AVERTISSEMENT:
Votre toupie ne doit jamais être branchée lorsque vous
installez des pièces, faites un réglage, installez ou retirez
des fers, et même quand elle n'est pas utilisée. En
débranchant votre toupie, vous éviterez des démarrages
accidentels qui peuvent causer des blessures graves.
INSTALLATION DES FERS
Voir figures 3 et 4.
■ DÉBRANCHEZ VOTRE TOUPIE.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
AVERTISSEMENT:
Pour éviter d'endommager la broche ou le dispositif de
blocage, laissez toujours le moteur s'arrêter
complètement avant d'utiliser le dispositif de blocage.
■ Retirez le pare-copeaux de la base de la toupie.
■ Appuyez sur le bouton de blocage de la broche.
Voir
figure 3.
■ Couchez la toupie sur l'établi pour avoir un accès facile
à l'écrou de mandrin. Voir figure 3.
■ Mettez la clé fournie, en la passant par l'avant de la
base de la toupie, sur l'écrou de mandrin et tournez-le
dans le sens antihoraire pour desserrer.
Voir figure 3.
AVERTISSEMENT:
Si vous changez de fer immédiatement après l'emploi,
ne touchez pas le fer ou le mandrin avec les doigts. Ce
dernier peut être chaud et vous pourriez vous brûler.
Utilisez toujours la clé fournie.
■ Si vous montez un fer pour la première fois, celui-ci
peut être installé lorsque l'écrou de mandrin est desserré.
Si vous changez de fer, celui-ci s'enlèvera facilement
du mandrin lorsque l'écrou est desserré.
NOTE: Le mandrin est usiné selon des tolérances
précises pour recevoir des fers à tige de 12,7 mm
(1/2 po) de diamètre. Pour utiliser des fers avec tige de
6,35 mm (1/4 po), insérez l'adaptateur de 6,35 mm
(1/4 po) dans le mandrin de 12,7 mm (1/2 po).
Voir
figure 4.
■ Insérez la tige du fer dans le mandrin jusqu'à ce que la
tige soit en butée, puis retirez-la de 1,6 mm (1/16 po)
pour permettre la dilatation lorsque le fer devient chaud.
■ Serrez bien l'écrou de mandrin en le tournant dans le
sens horaire à l'aide de la clé fournie.
■ Relâchez le bouton de blocage de la broche.
■ Remontez le pare-copeaux.
RÉGLAGES

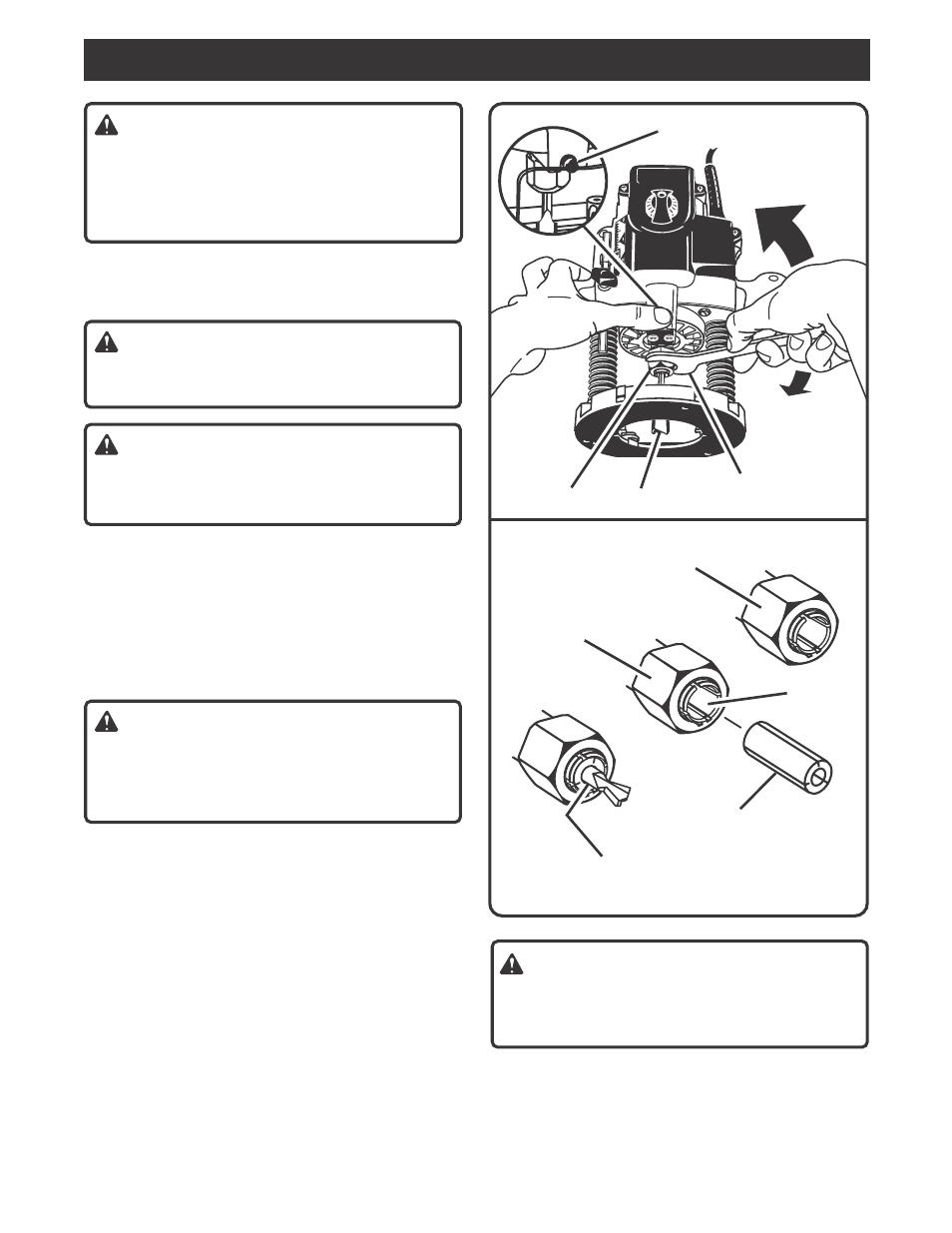

Fig. 3
Fig. 4
MANDRIN
ÉCROU
DE MANDRIN
ADAPTATEUR
DE 6,35 mm (1/4 po)
FER
POUR DESSERRER
L'ÉCROU DE
MANDRIN
POUR SERRER
L'ÉCROU DE
MANDRIN
BLOCAGE DE LA BROCHE
CLÉ DE
23,8 mm (15/16 po)
AVERTISSEMENT:
Si l'écrou de mandrin n'est pas serré correctement, le fer
peut sortir pendant l'utilisation et provoquer des blessures
graves.
ÉCROU DE
MANDRIN
ÉCROU DE
MANDRIN
FER AVEC TIGE DE
6,35 mm (1/4 po) DE DAMÈTRE
