21
UTILISATION
GUIDE DROIT
Le guide droit glisse contre le bord de la planche pour guider
le fer dans la coupe. Il peut être utilisé d’un côté ou de l’autre
de la base de la toupie.

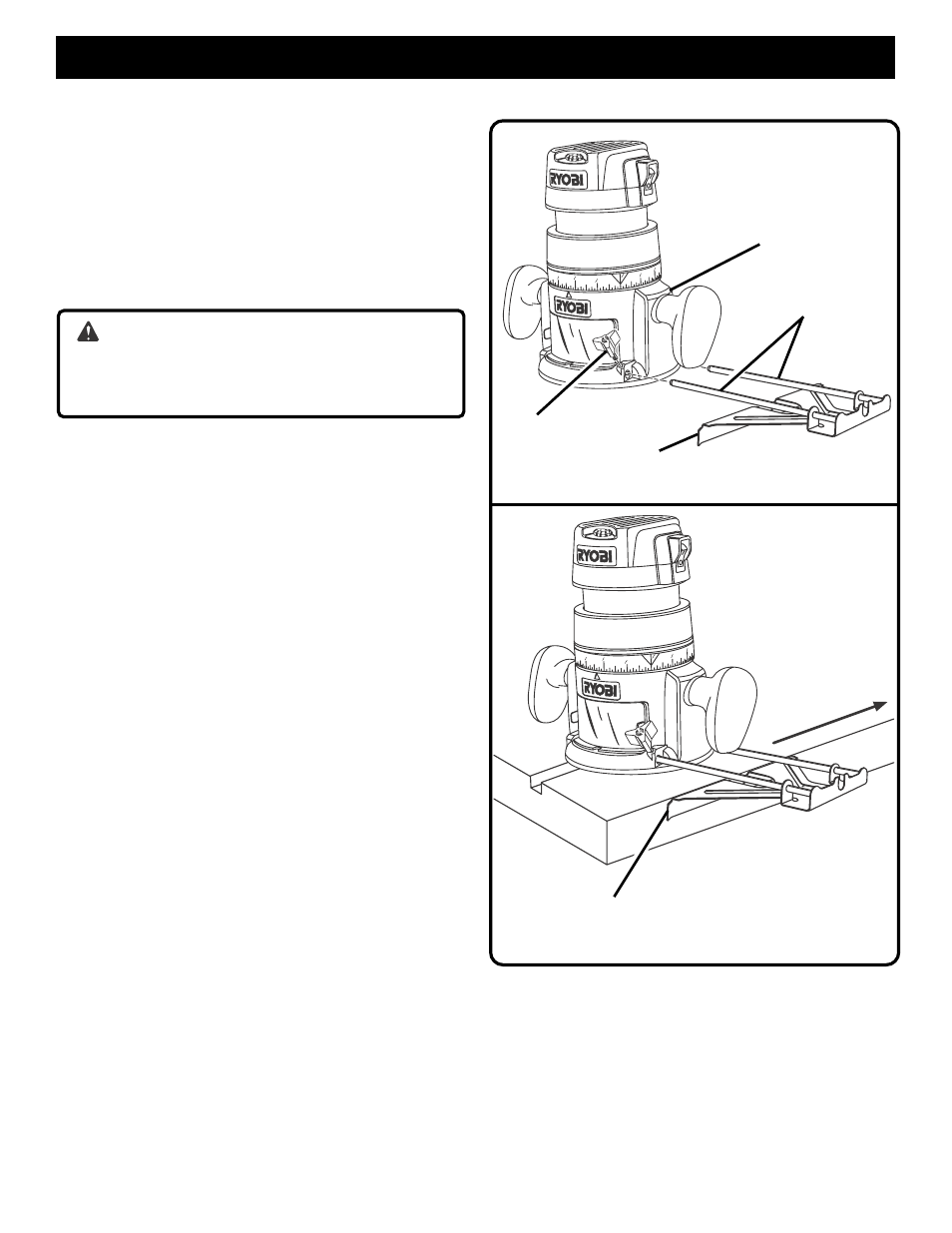

INSTALLATION DU GUIDE DROIT
Voir les figures 25 et 26.
■ Débrancher la toupie
AVERTISSEMENT :
Ne pas débrancher la toupie peut causer un
démarrage accidentel, entraînant des blessures
graves.
■ Glisser les deux tiges de montage du guide droit dans
les trous du côté de la base de la toupie.
■ Placer le guide à l’endroit désiré.
■ Pour assujettir le guide droit, installer les deux boutons à
vis dans les trous filetés de la base de la toupie.
■ Serrer les deux bouton fermement.
3 1 1
0 1 2
16 32 32
32 15
7 16
3 1 1
0 1 2
16 32 32
32 15
7 16
Fig. 25
Fig. 26
BOUTONS
À VIS
TIGES DE MONTAGE
DU GUIDE DROIT
GUIDE DROIT
CONTRE LE BORD
DE LA PIÈCE
GUIDE DROIT
SEMELLE
DIRECTION
D’ENGAGEMENT
