14
RÉGLAGE DE LA PROFONDEUR DE COUPE POUR UNE
TOUPIE À BASE PLONGEANTE

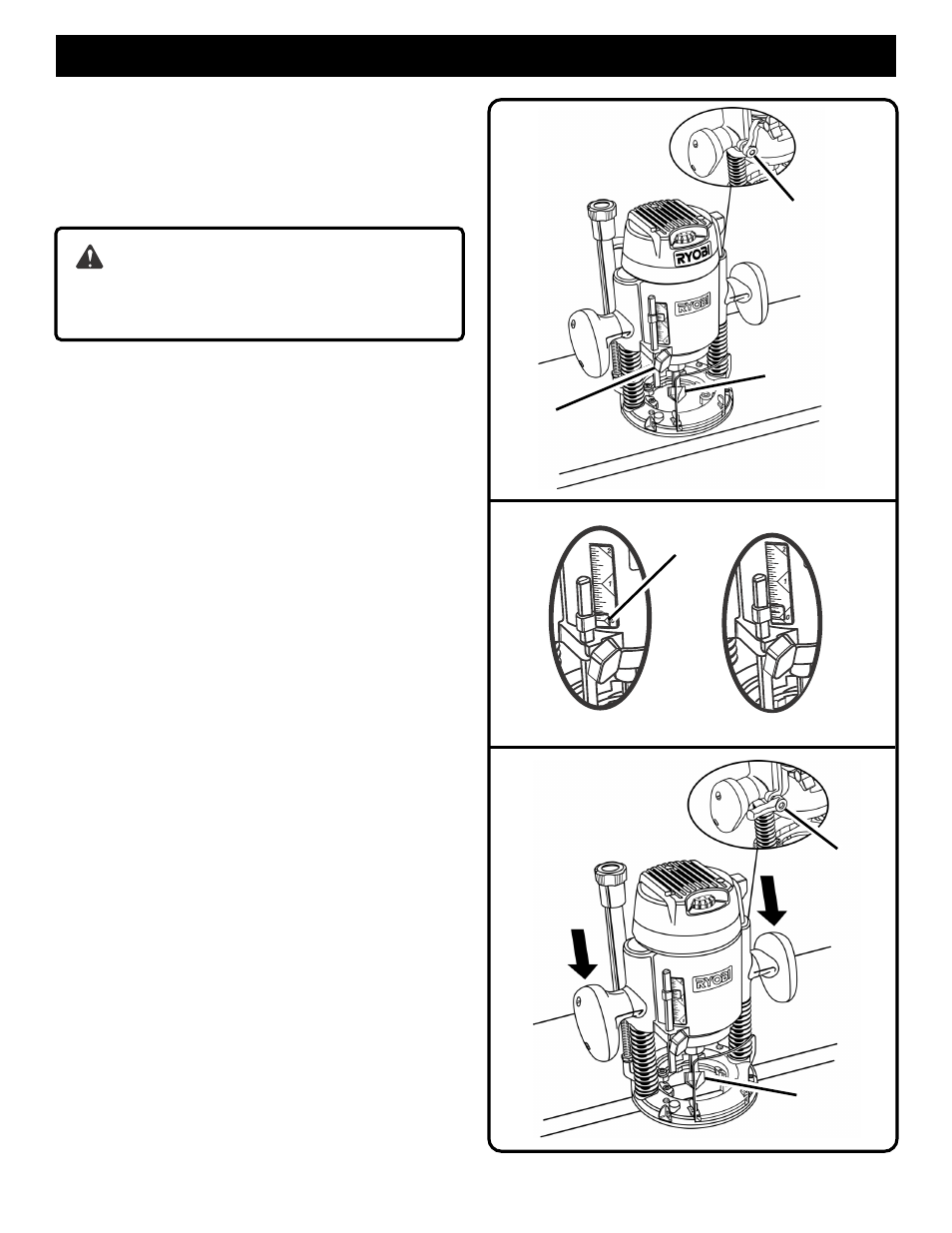

Voir les figures 11, 12 et 13.
Pour régler la profondeur de coupe d’une toupie à base
plongeante, suivre la procédure ci-dessous.
1. Débrancher la toupie.
AVERTISSEMENT :
Ne pas débrancher la toupie peut causer un
démarrage accidentel, entraînant des blessures
graves.
2. Poser la toupie sur une surface plane.
3. Desserrer le bouton de barre d’arrêt.
4. Déverrouiller le levier de verrouillage de plongée.
5. Faire plonger la toupie jusqu’à ce que la pointe du fer
touche la surface plane.
6. Verrouiller le levier de verrouillage de plongée.
7. Déplacer la barre d’arrêt de façon à ce qu’elle touche
la butée de profondeur.
8. Serrer fermement le bouton de barre d’arrêt.
9. Mettre l’indicateur de profondeur à zéro.
10. Desserrer le bouton de barre d’arrêt.
11. Régler l’indicateur de profondeur à la profondeur de
coupe voulue.
Remarque : Chaque graduation de l’échelle représente
1,6 mm (1/16 po).
12. Serrer fermement le bouton de barre d’arrêt.
13. Déverrouiller le levier de verrouillage de plongée.
14. Placer la toupie de façon à ce que le fer puisse être
abaissé au-dessous de la semelle, à la profondeur de
coupe voulue.
15. Faire plonger la toupie jusqu’à ce que la barre d’arrêt
touche la butée de profondeur.
16. Verrouiller le levier de verrouillage de plongée pour
placer la fraise à la profondeur de coupe voulue.
UTILISATION
Fig. 13
FER
LEVIER DE
VERROUILLAGE
DE PLONGÉE
INDICATION DE
PROFONDEUR
Fig. 12
FER
Fig. 11
BOUTON DE
BARRE
D’ARRÊT
LEVIER DE
VERROUILLAGE DE
PLONGÉE
