20
KIT DE BAGUE GUIDE DE GABARIT POUR
TOUPIE
Tailles : 5/16 po, 7/16 po (courte), 7/16 po (longue),
1/2 po et 5/8 po.
TOUPILLAGE AVEC BAGUES GUIDES
Une bague guide, qui dépasse au-dessous de la semelle
permet d’utiliser un gabarit pour l’exécution de courbes et
formes complexes. Le fer traverse la bague guide. La bague
s’appuie contre le bord d’un gabarit.
INSTALLATION DE LA BAGUE GUIDE

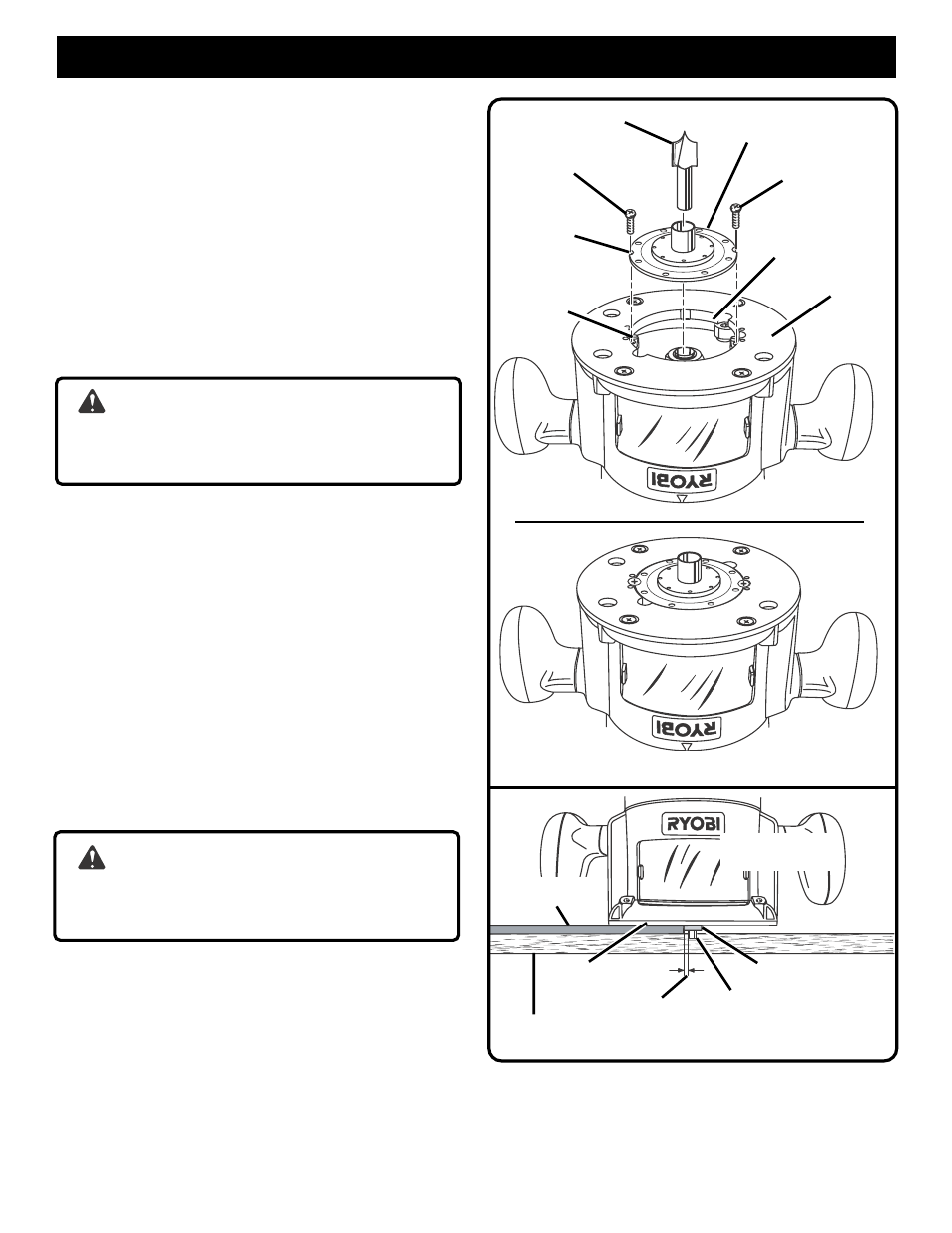

Voir les figures 23 et 24.
■ Débrancher la toupie.
AVERTISSEMENT :
Ne pas débrancher la toupie peut causer un
démarrage accidentel, entraînant des blessures
graves.
■ Poser la toupie à
■ Placer la bague guide dans la partie en retrait
de la semelle de la toupie.
■ Aligner les découpes de la bague guide sur les trous
filetés de la semelle.
■ Assujettir la bague sur la semelle de la toupie au moyen
des vis fournies.
■ Serrer les vis fermement.
■ Desserrer les quatre vis de fixation de la semelle sur la
base de la toupie.
■ Régler l'indicateur de profondeur à la profondeur de
coupe voulue et le verrouiller.
■ Ajuster la semelle de façon à ce que l'extrémité du fer
soit centrée dans le collier de la bague.
■ Serrer fermement les quatre vis de la semelle.
AVERTISSEMENT :
Si les vis ne sont pas fermement serrées, le fer
risque d’entrer en contact avec la bague, ce qui
peut entraîner des blessures graves.
Assujettir le gabarit sur la pièce. Régler la profondeur de
coupe voulue et mettre la toupie en marche. Placer la base
de la toupie sur le gabarit, la bague guide appuyée contre
le bord de ce gabarit. Abaisser le fer dans le bois et suivre
le contour du gabarit, en veillant à garder la toupie en con-
tact avec le bord du gabarit. Lors du profilage avec bague
guide, il est nécessaire de tenir compte de la différence de
diamètres du fer et de la bague. Lors de la fabrication de
gabarits, toujours tenir compte de cette différence.
UTILISATION
BAGUE GUIDE
Fig. 23
FER
Fig. 24
VIS
VIS
PARTIE EN
RETRAIT DE
LA BASE
SEMELLE
TROUS
DE LA
BASE
ALIGNER LES
DÉCOUPES
SUR LES
TROUS DE
LA BASE
BASE DE LA
TOUPIE
BAGUE GUIDE
DIFFÉRENCE DE
DIAMÈTRES
SEMELLE
PIÈCE
COLLIER DE LA
BAGUE GUIDE
FER
