10
UTILISATION
AVERTISSEMENT :
La toupie ne doit jamais être branchée sur le secteur lors de
l’assemblage de pièce, des opérations de réglage, de
l’installation ou du retrait des fers ou lorsqu’elle n’est pas en
usage. Débrancher la toupie afin d’empêcher tout démarrage
accidentel pouvant causer des blessures graves.
RETRAIT ET INSTALLATION DE LA BASE
POUR REMPLACER LA BASE FIXE OU À POIGNÉE EN D PAR
LA BASE PLONGEANTE

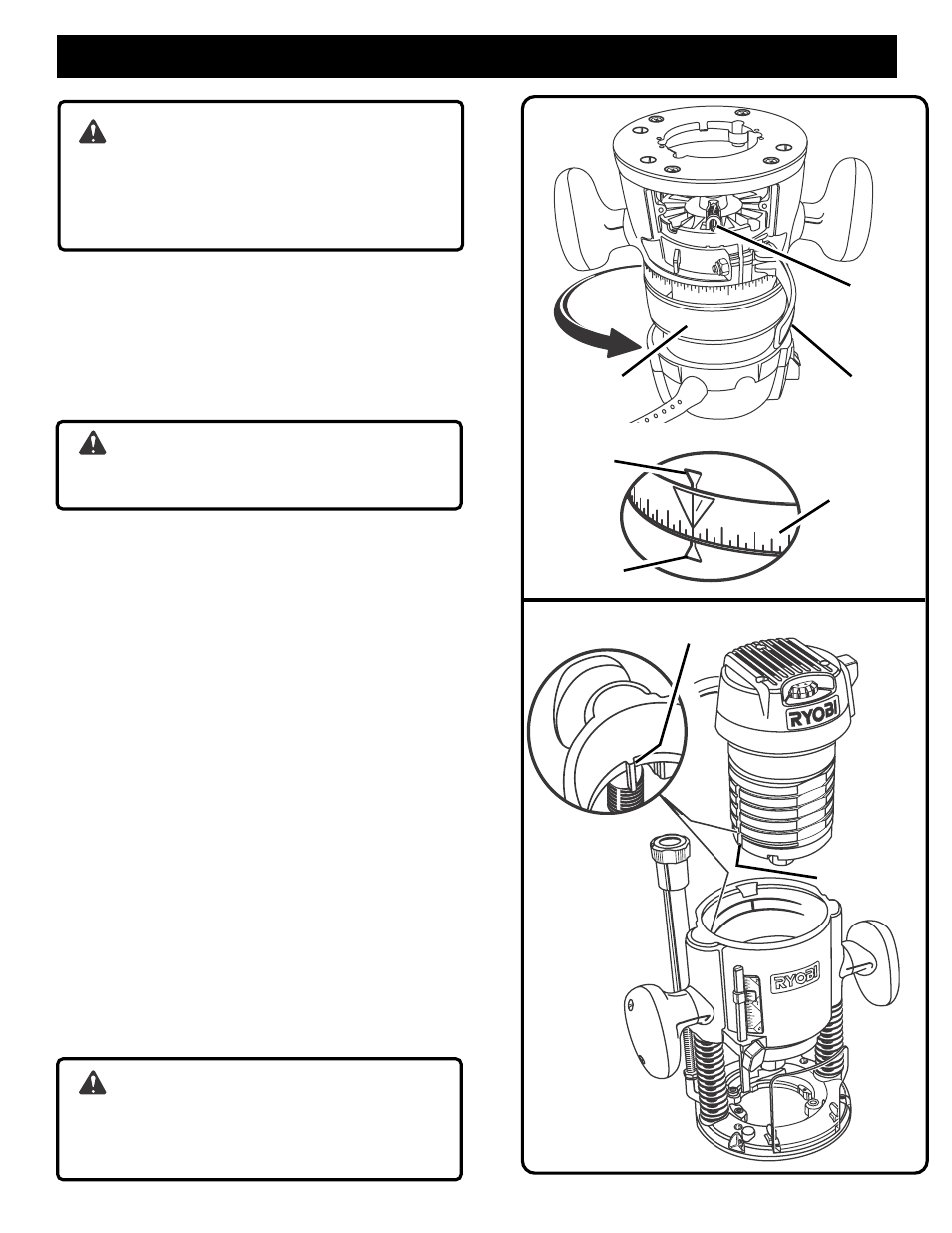

Voir la figure 4.
POUR RETIRER LA BASE FIXE OU À POIGNÉE
EN D
1. Débrancher la toupie .
AVERTISSEMENT :
Ne pas débrancher l’outil peut causer un démarrage accidentel,
entraînant des blessures graves.
2. Retourner la toupie en plaçant l’étiquette Ryobi
vers l’arrière.
3. Desserrer le bras de verrouillage de la base.
4. Appuyer sur le bouton de verrouillage de broche doré et le
maintenir enfoncé. Le bouton ne s'enfoncera à fond que s'il
est aligné sur le trou du collet.
5. Si le bouton doré ne s'enfonce pas complètement, tourner le
collet tout en appuyant sur le bouton. Lorsque le bouton
s'aligne sur le trou, il peut être enfoncé à fond.
6. Tourner la bague de réglage de profondeur en sens anti-
horaire de façon à ce que le moteur soit relevé au maximum.
REMARQUE : Lorsque le bloc moteur se relève, le bouton
de verrouillage de broche doré doit être maintenu enfoncé
jusqu'à ce qu'il ait passé l'ouverture arrière.
7. Aligner la flèche de la bague de réglage de profondeur sur
le point de repère de la base.
8. Tirer sur la base pour la séparer du bloc moteur.
INSTALLATION DE LA BASE PLONGEANTE
1. Débrancher la toupie.
2. Poser la base plongeante sur une surface plane.
3. Desserrer le bouton de verrouillage.
4. Aligner la rainure du boîtier du moteur sur la languette
de l'intérieur de la base. REMARQUE : La languette
se trouve à l'intérieur de la base, dans l'axe de la poignée.
5. Appuyer sur le bouton de verrouillage de la broche doré
et le maintenir enfoncé.
6. Mettre le boîtier du moteur dans la base.
7. Serrer le bouton de verrouillage.
AVERTISSEMENT :
Ne pas serrer le bouton de verrouillage sans avoir installé le
moteur sur la base. Le non respect de cette mise en garde
pourrait causer des dommages permanents au mécanisme
de verrouillage
.
Fig. 4
Fig. 5
1
2
0
15/32
1/32
BAGUE DE
RÉGLAGE DE
PROFONDEUR
BRAS DE
VERROUILLAGE
ANNEAU DE
RÉGLAGE DE
PROFONDEUR
BOUTON DE
VERROUILLAGE
DE BROCHE
DORÉ
POINT DE
ZÉRO
FLÈCHE
REPÈRE
RAINURE DE
LA BASE
FENTE DU BLOC
MOTEUR
