31

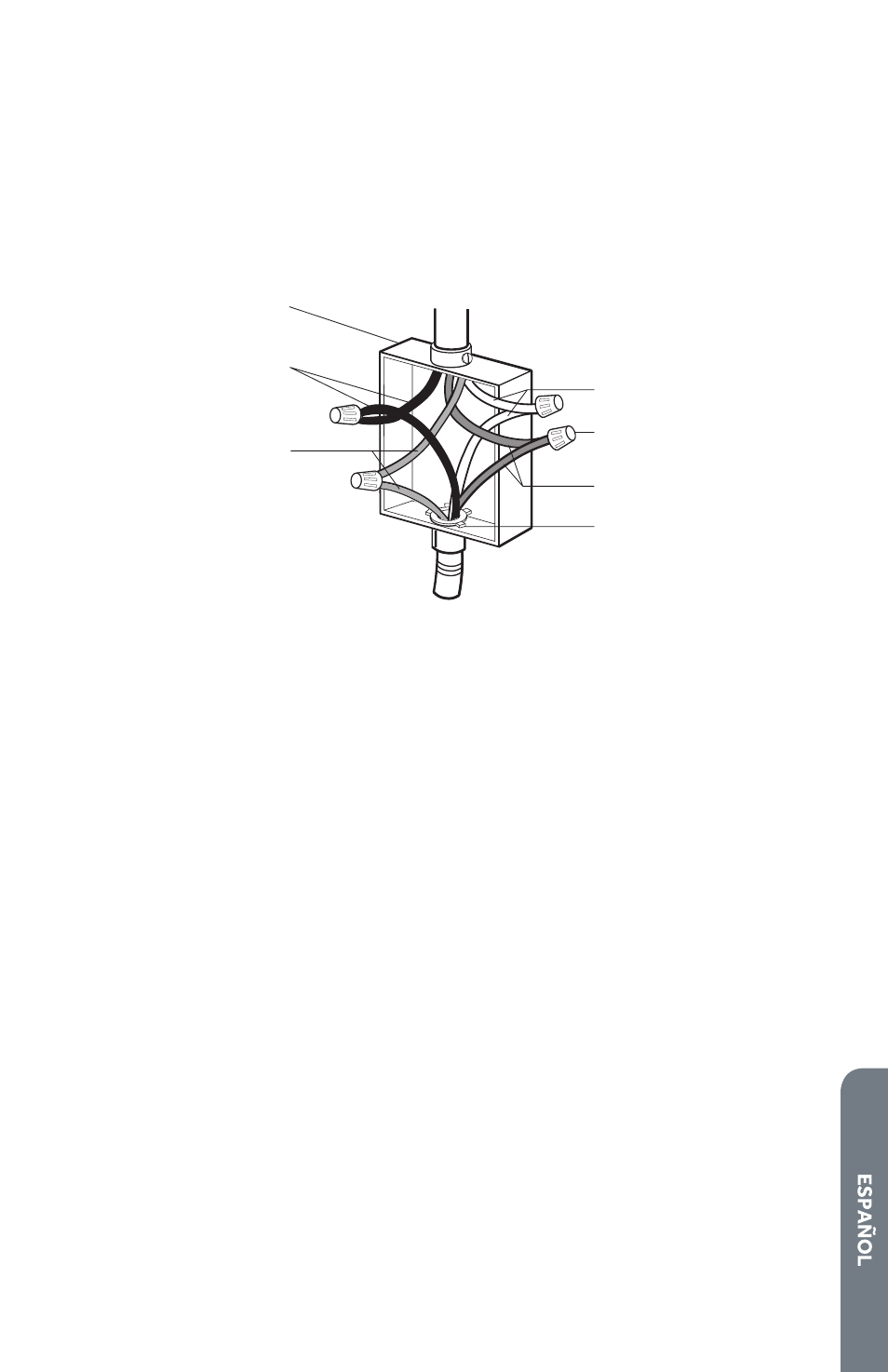

CONEXIÓN DE 4 ALAMBRES (NEUTRO SIN PUESTA A TIERRA)
Cable de 4 alambres del suministro de energía de la casa
IMPORTANTE: Use el cable de 4 alambres del suministro de energía de la casa en los
EE. UU., donde los códigos locales no permitan la puesta a tierra a través del neutro,
nuevas instalaciones de circuitos derivados (1996 NEC), casas rodantes y vehículos
de recreación, en construcciones nuevas y en Canadá.
Neutro sin puesta a tierra
i
b
c
d
g
f
e
h
a
a
Caja de empalme
b
Hilos negros
c
Hilos rojos
d
Cable del horno
e
Conector de
conducto que esté
en la lista de UL o
aprobado por CSA
f
Alambres de puesta
a tierra (color verde
o desnudo)
g
Conector de alambres
que esté en la lista de UL
h
Alambres neutros (color
blanco)
i
Suministro eléctrico de
la casa
1. Desconecte el suministro eléctrico antes de darle servicio técnico.
2. Conecte los 2 alambres de color negro
b
juntos usando un conector de
alambres que esté en la lista de UL.
3. Conecte los 2 alambres de color rojo
c
juntos usando un conector de alambres
que esté en la lista de UL.
4. Conecte los 2 alambres neutros (color blanco)
h
juntos usando un conector de
alambres que esté en la lista de UL.
5. Conecte el alambre de puesta a tierra (de color verde o desnudo)
f
desde el
cable del horno hasta el alambre de puesta a tierra (color verde o desnudo) (en la
caja de empalmes), usando un conector de alambres que esté en la lista de UL.
6. Instale la cubierta de la caja de empalmes.
