NOTA: Para una instalación por debajo del mostrador, se recomienda que la caja
de empalmes esté ubicada en el armario adyacente, a la izquierda o a la derecha.
Si usted va a instalar la caja de empalmes en la pared posterior detrás del horno,
se recomienda que la caja de empalmes esté empotrada y ubicada en el centro
de la parte superior del armario.
•
La superficie de apoyo del horno debe ser maciza, estar nivelada y alineada con la
parte inferior del corte del armario. El piso debe poder soportar un horno simple
de 129 lb (59 kg) para modelos de 27” (68,6 cm).
IMPORTANTE: Para evitar daños a sus armarios, verifique con el constructor o
distribuidor de armarios para asegurarse de que los materiales que se usen no
se descoloren, astillen ni sufran ningún otro tipo de daño. Este horno ha sido
diseñado de acuerdo con los requisitos de UL y CSA International, y cumple con las
temperaturas máximas permitidas para armarios de madera de 194 °F (90 °C).

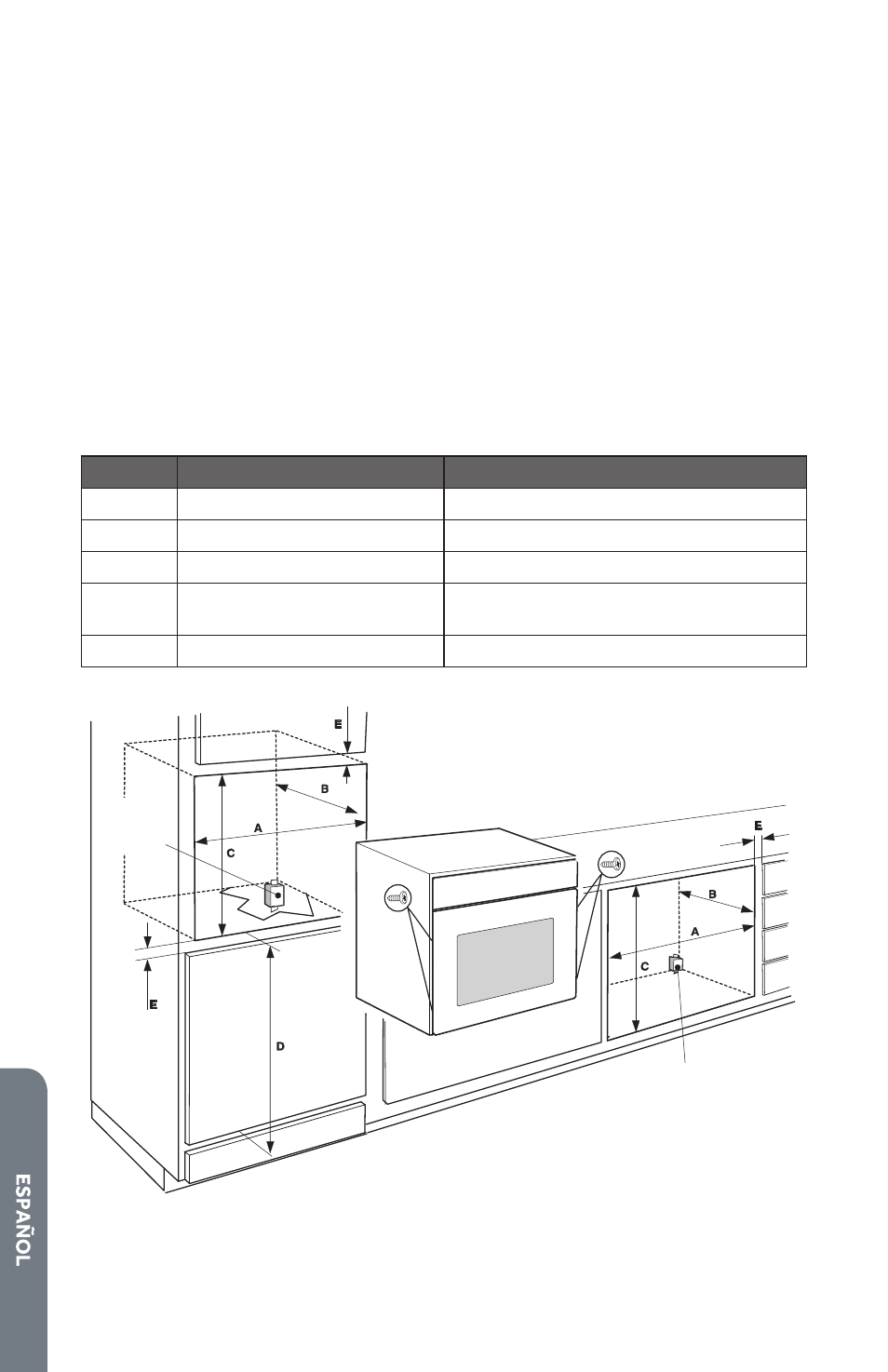

DIMENSIONES DE LA ABERTURA
Letra Dimensiones 24"
A Ancho del hueco 21 31/32" (55,8 cm)
B Profundidad del hueco 24" (61 cm)
C Alto del hueco 22 19/32" a 23" (57,5 a 58,5 cm)
D Altura del piso a la parte
inferior del hueco
34" (86,5 cm)
E Separación mínima 1/2" (1,3 cm)
Caja de
empalme de
alimentación
eléctrica
Caja de
empalme de
alimentación
eléctrica
