ES
22

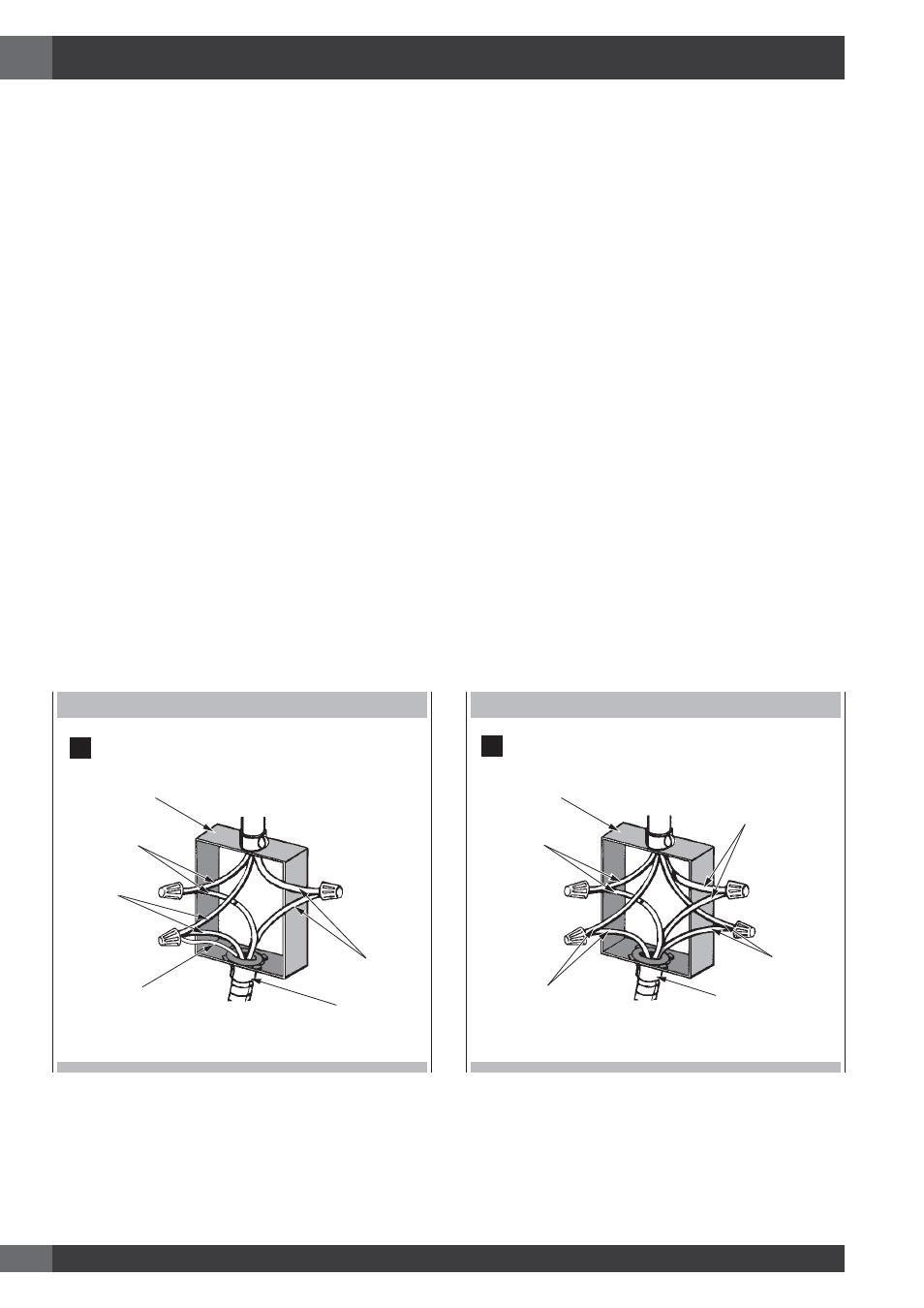

3 - CABLEADO DEL CIRCUITO DE DERIVACIÓN (solamente US)
Ver la figura A para cualquier consulta :
Si los códigos locales permiten empalmar el cable de TIERRA de
la cocina al cable NEUTRO del circuito de derivación (cable gris o
blanco):
- Si las normas locales lo permiten, empalmar el cable verde
de TIERRA que parte de la cocina y el cable blanco que va
desde el horno al cable NEUTRO del circuito de derivación
(cable gris o blanco).
- Conectar las clavijas negra y roja de la cocina a las
correspondientes en la caja de conexión.
NO efectuar el empalme de tierra en un tubo de entrada de gas.
NO conectar la alimentación eléctrica mientras el aparato no
esté conectado a la tierra de manera permanente. Conectar el
cable de tierra antes de poner el aparato bajo tensión.
PUESTA A TIERRA DEL NEUTRO
A
hilo blanco
cable desde
la alimentación
eléctrica
caja de
empalme
hilo rojo
hilo negro
cable desde
el horno
hilo verde
o carne
conector de
conducto que figura
en la lista U.L.
CIRCUITO DE DERIVACIÓN DE 4 CABLES (solamente US)
Refer to Figure B:
Ver la figura B para cualquier consulta :
- Desconectar la tierra del neutro en el extremo libre del
conducto.
- Empalmar el cable de TIERRA verde de la cocina al cable de
TIERRA de la caja de conexión (cable desnudo o verde)
- Conectar las clavijas negra y roja de la cocina a las
correspondientes en la caja de conexión.
- Conectar el cable blanco de la cocina al NEUTRO (gris o
blanco) de la caja de conexión.
NO efectuar el empalme de tierra en un tubo de entrada de gas.
NO conectar la alimentación eléctrica mientras el aparato no
esté conectado a la tierra de manera permanente. Conectar el
cable de tierra antes de poner el aparato bajo tensión.
NO PUESTA A TIERRA DEL NEUTRO
B
cable desde
la alimentación
eléctrica
hilo blanco
hilo negro
cable desde
el horno
hilo verde
o carne
caja de
empalme
hilo rojo
conector de
conducto que figura
en la lista U.L.
Conexión directa al disyuntor, a la caja de fusibles o a la caja de conexión
Si el aparato está empalmado directamente al disyuntor, a la caja de fusibles o a la caja de conexión, utilizar un cable de cobre recubierto
flexible, blindado o no metálico (con cable de toma de tierra).
8 - Conexiones eléctricas
