REPLACEMENT PARTS - PB2BPGG & GRILL CART
A
B
C
D
E
F
G
H
I
NOTA: Debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios sin aviso previo.
MODELO UNIDAD MONTADA (AxAxP) PESO DE LA UNIDAD ÁREA DE COCINA BTU/H
PB
PB3BPGG
1,332 X 604 X 483 MM /
52.4 X 23.8 X 19.0 PU
23.2 KG /
51.15 LB
2,453 CM² /
380.2 PU²
25,000
CARRO DE LA
BARBACOA
768 X 764 X 645 MM /
30.2 X 30.0 X 25.4 PU
9.6 KG /
21.16 LB
N.º Descripción
1 Tapa (x1)
2 Asa de la tapa (x1)
3 Aro del termómetro (x1)
4 Termómetro (x1)
5 Rejilla de cocción A (x2)
6 Rejilla de cocción B (x1)
7 Soporte del cuerpo (x2)
8 Estante lateral (x2)
9 Clavija (x2)
10 Clavija de la tapa (x2)
11 Esterilla de PF (x8)
12 Cuerpo (x1)
13 Barra de soporte del cuerpo (x2)
14 Quemador izquierdo (x1)
15 Quemador central (x1)
16 Quemador derecho (x1)
17 Soporte de la bandeja para la grasa (x1)
18 Bandeja para la grasa (x1)
19 Recubrimiento de papel de aluminio (x1)
20 Soporte (x1)
21 Conjunto de válvula (x1)
22 Botón regulador (x3)
23 Panel frontal (x1)
24 Parte superior del carro (x1)
25 Varilla de encendido (x1)
26 Placa de retención de la varilla de
encendido (x2)
27 Bandeja para accesorios (x1)
28 Panel delantero del carro (x1)
29 Pata fija del carro, delantera (x1)
30 Pata fija del carro, trasera (x1)
31 Pata con rueda del carro, delantera (x1)
32 Pata con rueda del carro, trasera (x1)
33 Estante inferior (x1)
34 Clavija de eje (x2)
35 Rueda (x2)
36 Tapa de la pata del carro (x2)
37 Perno del cilindro de gas (x1)

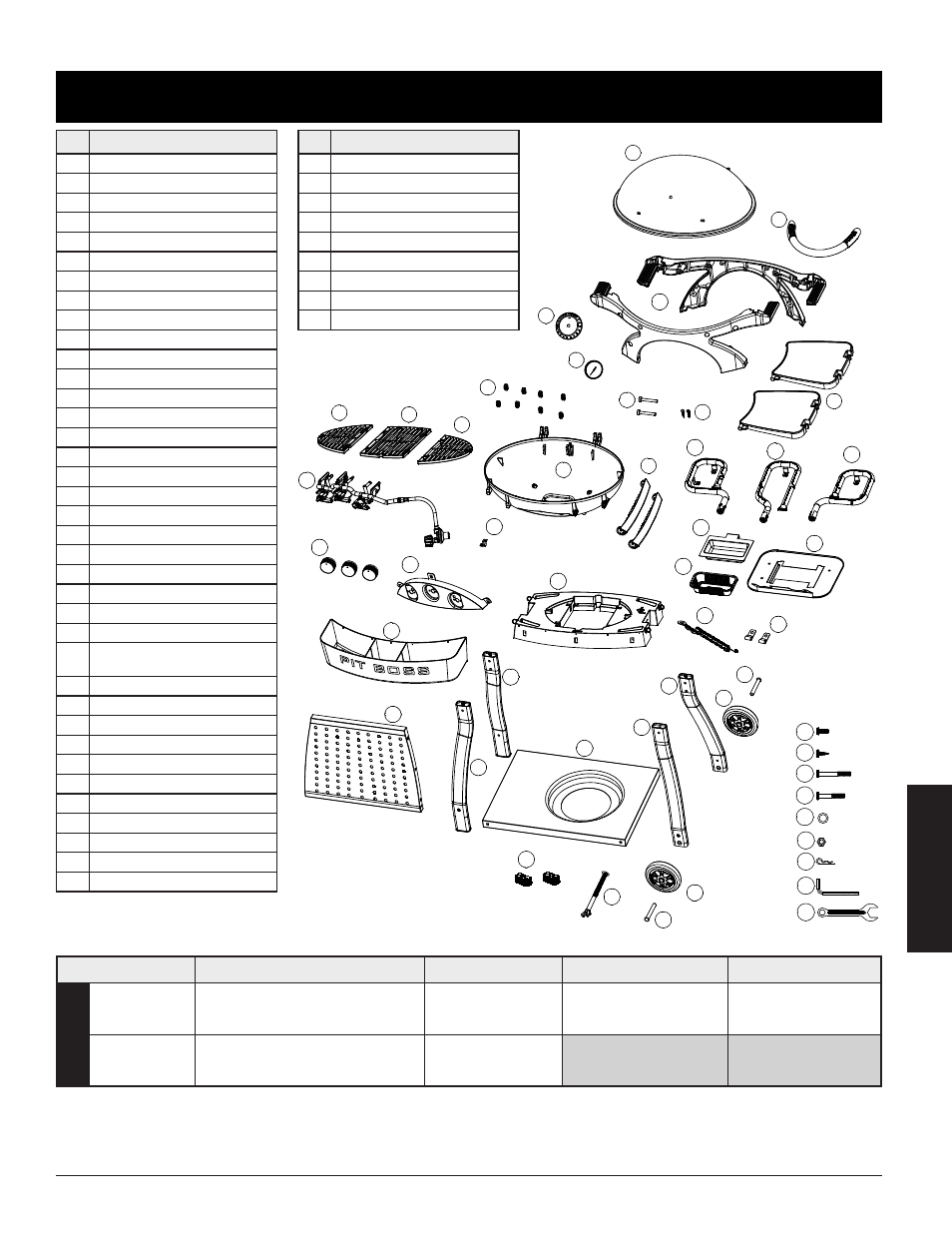

PIEZAS DE REPUESTO -
PB3BPGG Y CARRO DE LA BARBACOA
1
2
3
4
5
10
12
9
11
13
8
14
16
17
18 20
21
23
22
19
24
27
28
30
29
32
31
33
34
34
35
35
36
6
5
15
25
26
37
7
N.º Descripción
A Tornillo (x10)
B Tornillo autorroscante (x5)
C Tornillo (x4)
D Tornillo (x4)
E Casquillo de la rueda (x2)
F Tuerca (x4)
G Clavija (x2)
H Llave hexagonal (x1)
I Llave inglesa (x1)
