Piezas de repuesto, Pb2bpgg y carro de la barbacoa, Esp añol – Pit Boss 52 Inch Portable Gas Grill Owners Guide Manuel d'utilisation
Page 44

ESP
AÑOL
44
N.º
Descripción
1
Tapa (x1)
2
Asa de la tapa (x1)
3
Aro del termómetro (x1)
4
Termómetro (x1)
5
Rejilla de cocción (x2)
6
Soporte del cuerpo (x2)
7
Estante lateral (x2)
8
Clavija (x2)
9
Clavija de la tapa (x2)
10
Esterilla de PF (x8)
11
Cuerpo (x1)
12
Barra de soporte del cuerpo (x2)
13
Quemador izquierdo (x1)
14
Quemador derecho (x1)
15
Soporte de la bandeja para la grasa (x1)
16
Bandeja para la grasa (x1)
17
Recubrimiento de papel de aluminio (x1)
18
Soporte (x1)
19
Conjunto de válvula (x1)
20
Botón regulador (x2)
21
Panel frontal (x1)
22
Parte superior del carro (x1)
23
Varilla de encendido (x1)
24
Placa de retención de la varilla de
encendido (x2)
25
Bandeja para accesorios (x1)
26
Panel delantero del carro (x1)
27
Pata fija del carro, delantera (x1)
28
Pata fija del carro, trasera (x1)
29
Pata con rueda del carro, delantera (x1)
30
Pata con rueda del carro, trasera (x1)
31
Estante inferior (x1)
32
Clavija de eje (x2)
33
Rueda (x2)
34
Tapa de la pata del carro (x2)
35
Perno del cilindro de gas (x1)

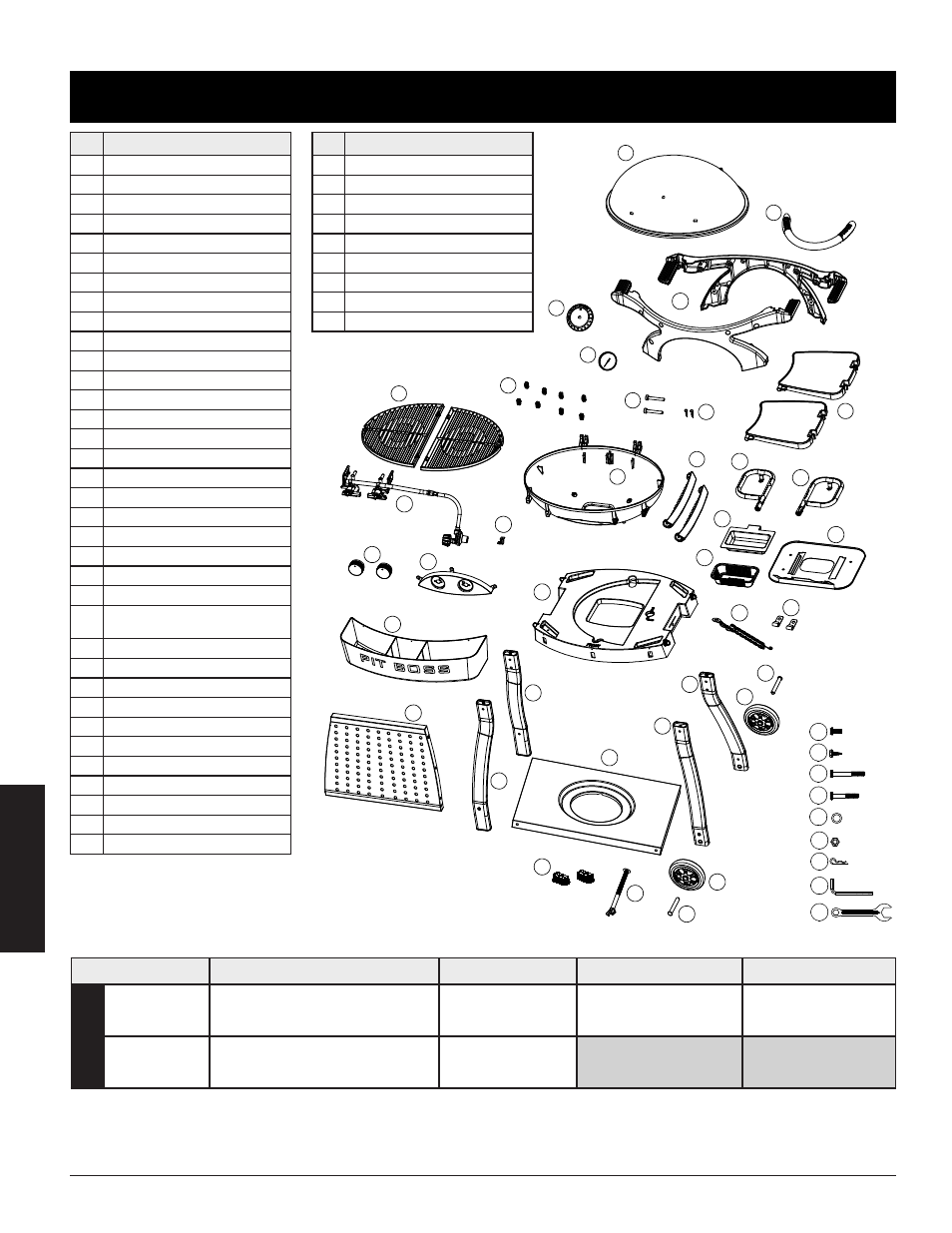

PIEZAS DE REPUESTO -
PB2BPGG Y CARRO DE LA BARBACOA
NOTA: Debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios sin aviso previo.
MODELO
UNIDAD MONTADA (AxAxP)
PESO DE LA UNIDAD
ÁREA DE COCINA
BTU/H
PB
PB2BPGG
1,175 X 578 X 461 MM /
46.2 X 22.7 X 18.1 PU
17.0 KG /
37.48 LB
1,946 CM² /
301.6 PU²
17,000
CARRO DE LA
BARBACOA
691 X 706 X 645 MM /
27.2 X 27.8 X 25.4 PU
8.5 KG /
18.73 LB
1
2
3
4
5
9
11
8
10
6
12
7
14
13
15
16
17
19
20
22
21
18
25
26
23
Cart top panel (x1)
24
23
25
26
24
28
27
30
29
31
32
32
33
33
27
28
29
30
31
32
33
A
B
C
D
E
F
G
K
I
Condiment basket (x1)
Cart front panel (x1)
Gas bottle hook(x1)
Left back leg(x1)
Left front leg (x1)
Right back leg (x1)
Right front leg (x1)
Bottom panel (x1)
Axle Pin(x2)
Wheel (x2)
M6X15 Screw (x11)
Nut (x5)
Cotter Pin (x2)
M6 Allen Key (x1)
Spanner (x1)
Self-tapping Screw (x3)
M6X50 Screw (x4)
M6X40 Screw (x4)
Wheel Bushing(x2)
34
34
Cart Leg Cap(x2)
3
4
1
Lid (x1)
2
Part#
Description
5
6
7
8
9
10
11
13
Lid Handle (x1)
Thermometer Bezel (x1)
Thermometer(x1)
Cooking Grid (x2)
Body Support (x2)
Side Shelf (x2)
Cotter Pin
(
x2
)
Hood Pin (x2)
PF Pad(x8)
Body (x1)
Burner (left) (x1)
Aluminum foil liner (x1)
Bracket (x1)
Valve Assembly (x1)
Control Knob (x2)
Crossover (x1)
Burner (right) (x1)
Grease Tray Support (x1)
Grease Tray (x1)
12
Body Support Beam (x2)
14
15
16
17
18
19
20
21
22
Front Panel (x1)
REPLACEMENT PARTS - PB2BPGG & GRILL CART
A
B
C
D
E
F
G
H
I
1
2
3
4
5
9
11
8
10
6
12
7
13
14
15
16
18
19
21
20
17
22
25
26
28
27
30
29
31
32
32
33
33
34
23
24
35
N.º
Descripción
A
Tornillo (x10)
B
Tornillo autorroscante (x3)
C
Tornillo (x4)
D
Tornillo (x4)
E
Casquillo de la rueda (x2)
F
Tuerca (x4)
G
Clavija (x2)
H
Llave hexagonal (x1)
I
Llave inglesa (x1)
