1
2
3
4
5
Parte “A”
adaptador
placa del soplador
adaptador
tornillo de la placa
del venlador
tornillo del motor del venlador
parte trasera del
microondas
motor del venlador
parte trasera del
microondas
tornillo de la placa
del venlador
tornillo de la placa
del venlador
guía
guía
parte trasera del
microondas
Usando la plantilla del gabinete superior
Hay instrucciones en la plantilla del gabinete
superior que detallan cómo debe usarse.
Pegue la plantilla del gabinete superior al lado
inferior del gabinete donde se instalará el
microondas.
Taladre orifi cios para los tornillos de soporte
superiores, un orifi cio lo sufi cientemente grande
para que pase el cable de alimentación y un corte
lo sufi cientemente grande para el adaptador de
escape.

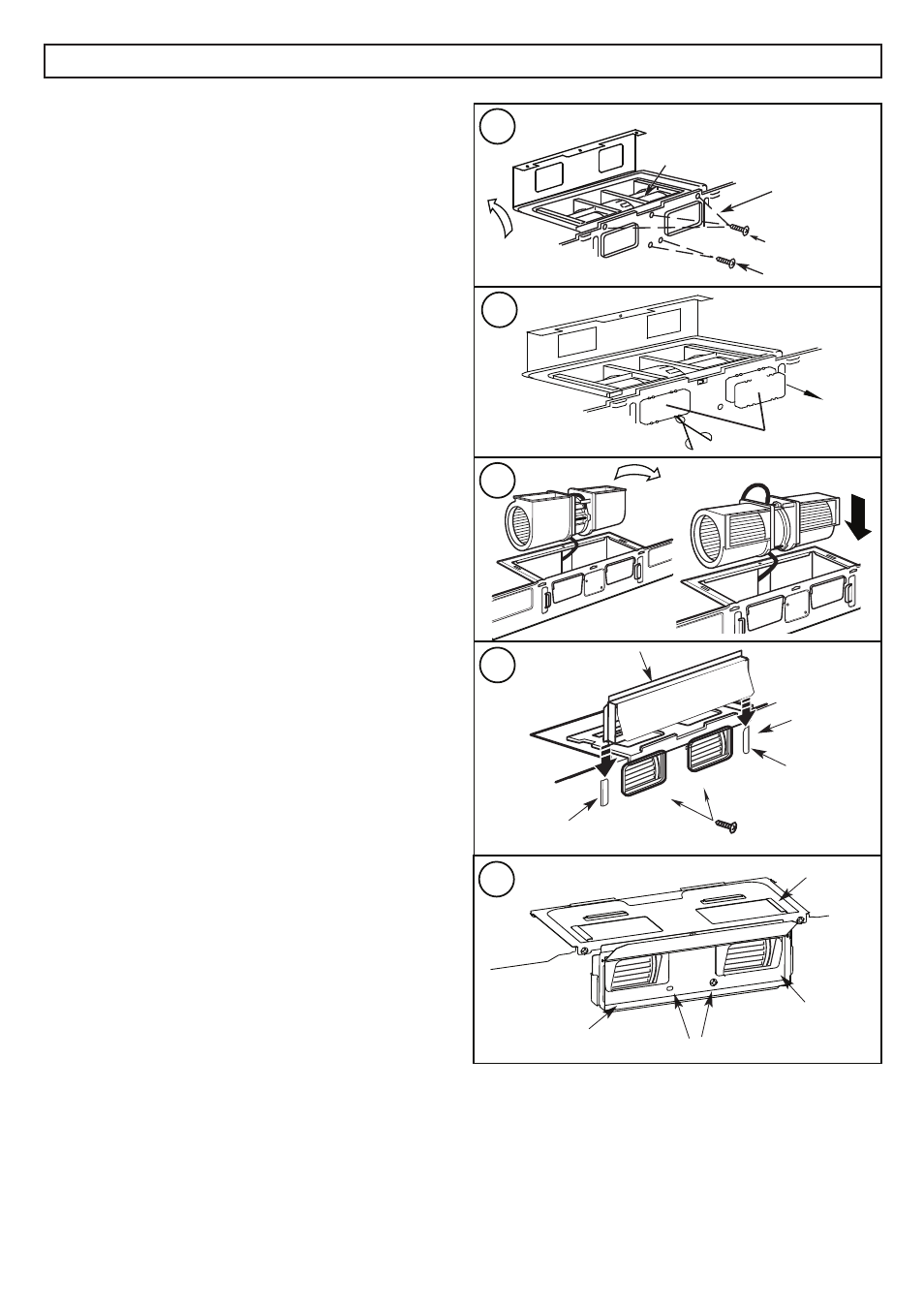

Adaptación del ventilador para el escape
trasero
1. Retire los tornillos que aseguran el motor del
ventilador. Levante la placa del ventilador.
2. Retire la parte A con tijeras o tijeras.
3. Extraiga la unidad del ventilador. Tenga cuidado
de no estirar los cables y asegúrese de que
no queden pellizcados. Gire el soplador para
que mire hacia atrás y vuelva a colocarlo en el
aparato. Las aberturas de escape de la unidad
del ventilador deben coincidir con las aberturas
de escape en la parte trasera del microondas.
4. Cierre la placa del ventilador. Conecte el
adaptador de escape a la parte posterior del
microondas deslizándolo en las guías en la
parte superior. Empuje fi rmemente hasta que se
vean los orifi cios de los tornillos. Asegúrese de
que la bisagra del amortiguador esté instalada
de modo que quede en la parte superior y que
el amortiguador oscile libremente.
5. Asegure el motor del ventilador con tornillos.
Asegure la placa del ventilador con tornillos.
INSTRUCCIONES DE INSTALACIÓN - ESCAPE EXTERIOR TRASERO
