Utilisation du modèle d’armoire supérieure
Il y a des instructions sur le modèle d’armoire
supérieure qui détaillent comment il doit être utilisé.
Collez le gabarit de l’armoire supérieure sur le
dessous de l’armoire où le four à micro-ondes sera
installé.
Percez des trous pour les vis de support supérieures,
un trou suffi samment grand pour que le cordon
d’alimentation puisse passer à travers et une
découpe suffi samment grande pour l’adaptateur
d’échappement.

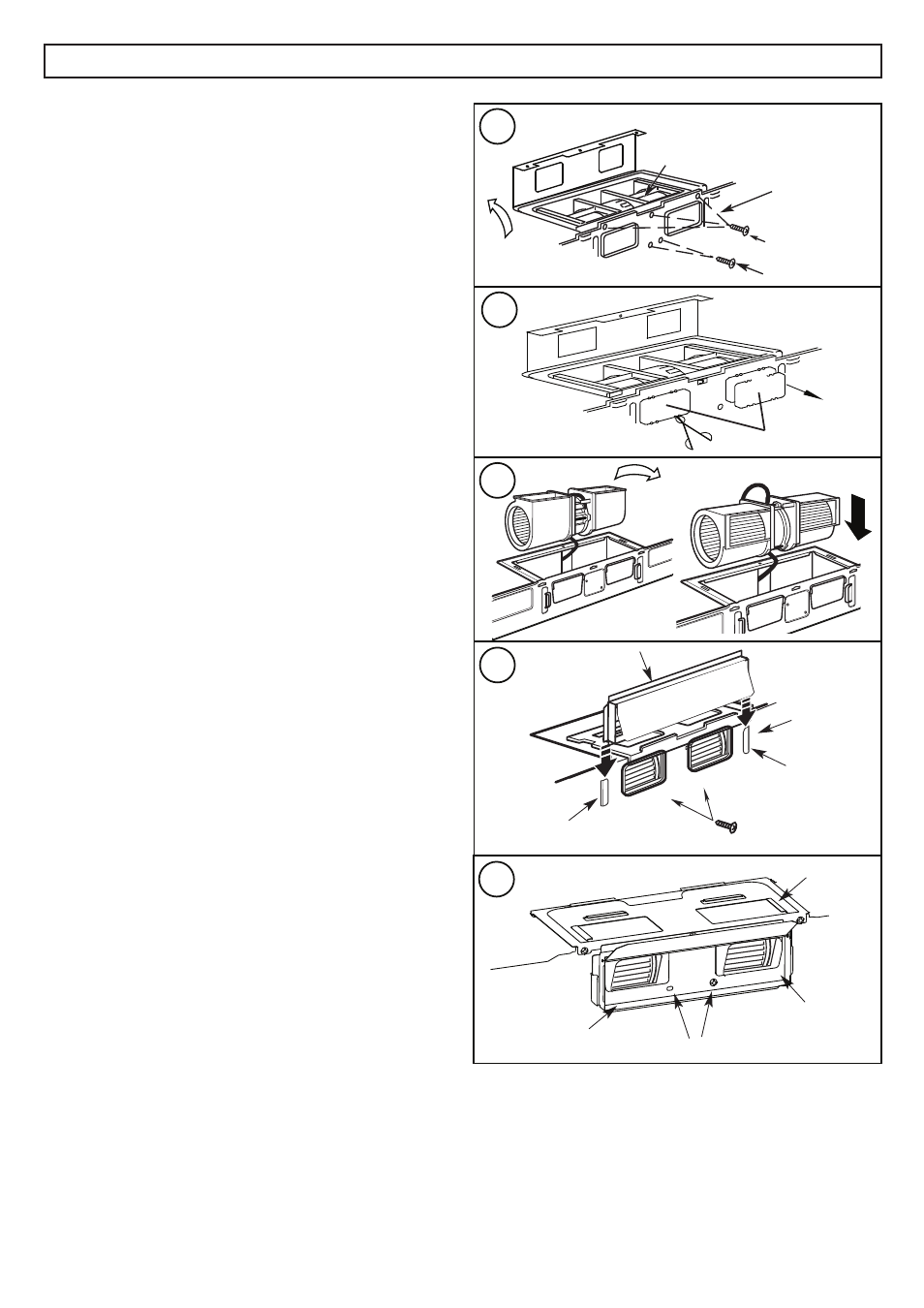

Adaptation du ventilateur pour
l’échappement arrière
1. Retirez les vis qui fi xent le moteur du ventilateur.
Soulevez la plaque du ventilateur.
2. Retirez la partie A avec des cisailles ou des
ciseaux.
3. Sortez l’unité de souffl age. Veillez à ne pas
étirer les fi ls et assurez-vous que les fi ls ne
soient pas pincés. Faites pivoter le ventilateur
de manière à ce qu’il soit orienté vers l’arrière
et replacez-le dans l’appareil. Les ouvertures
d’évacuation du ventilateur doivent correspondre
aux ouvertures d’évacuation à l’arrière du four à
micro-ondes.
4. Fermez la plaque du ventilateur. Fixez
l’adaptateur d’évacuation à l’arrière du micro-
ondes en le faisant glisser dans les guides en
haut. Poussez fermement jusqu’à ce que les
trous de vis soient visibles. Assurez-vous que la
charnière du registre est installée de manière à
ce qu’elle soit en haut et que le registre oscille
librement.
5. Fixez le moteur du ventilateur avec des vis. Fixez
la plaque du ventilateur avec des vis.
INSTRUCTIONS D’INSTALLATION - ÉCHAPPEMENT ARRIÈRE EXTÉRIEUR
