GUIDE DE DIMENSIONS
10 de 15
IMPORTANT : Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire,
de vérifier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.
Tous les appareils sont homologués UL, CUL ou CSA.

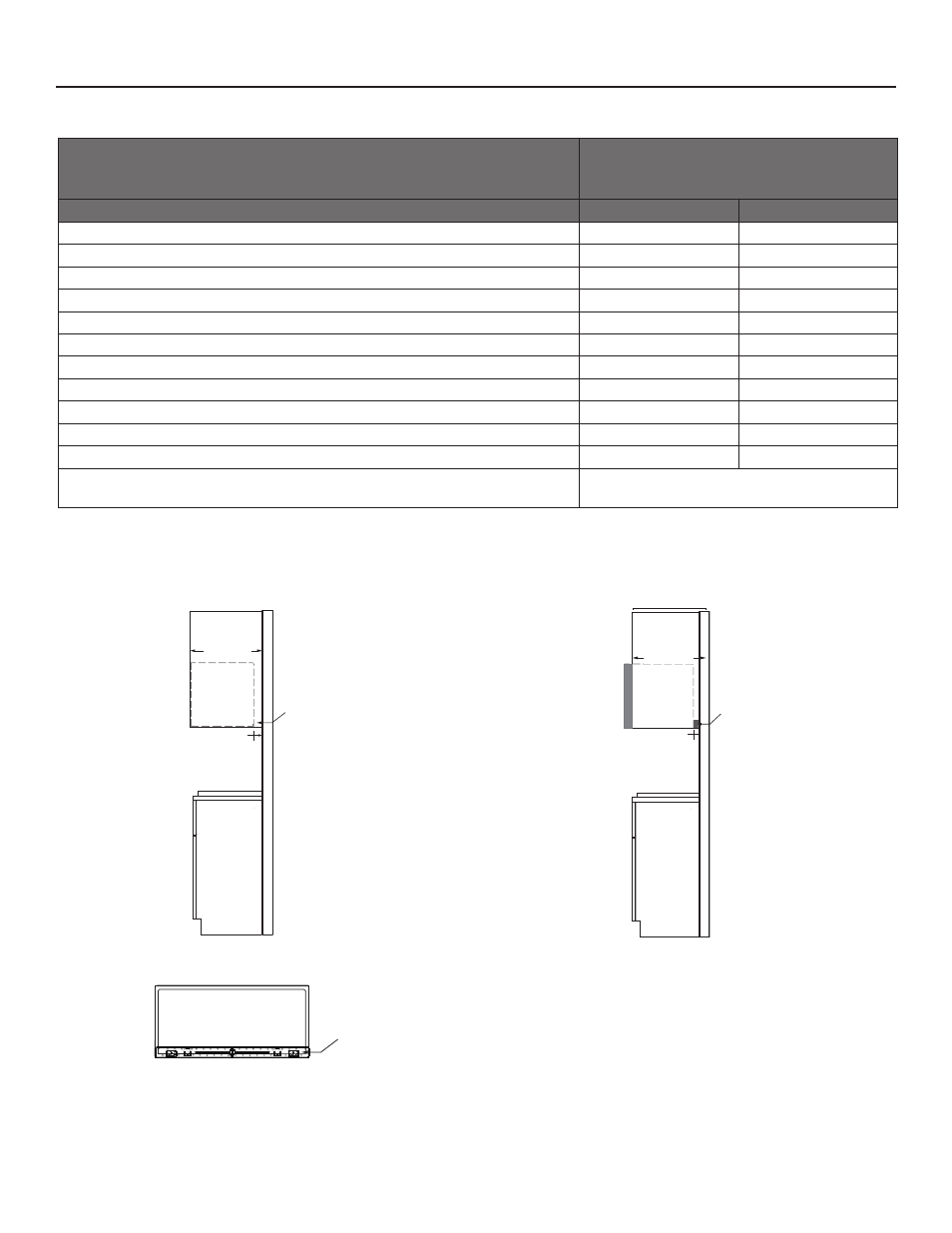

FOUR À MICRO-ONDES
VUE ARRIÈRE
VUE LATÉRALE VUE LATÉRALE
NO DE MODÈLE
WMMF5930P/YWMMF5930P
MMMF6030P/YMMMF6030P
KMMF330P/YKMMF330P
DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT po cm
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (A1) 13 3 /
4
< D <= 14 35 < D <= 35,6
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13 < D <= 13 3 /
4
33 < D <= 35
Profondeur de l’armoire supérieure (minimum – maximum ) en affleurement* * (B1) 14 1 /
4
< D <= 14 1 /
2
36,2 < D <= 36,8
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14 < D <= 14 1 /
4
35,6 < D <= 36,2
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (C1) 14 3 /
4
< D <= 15 37,5 < D <= 38,1
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 1 /
2
< D <= 14 3 /
4
36,8 < D <= 37,5
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (D1) 15 1 /
4
< D <= 15 1 /
2
38,7 < D <= 39,4
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15 < D <= 15 1 /
4
38,1 < D <= 38,7
Profondeur de l’armoire supérieure (minimum – maximum) en affleurement* (E1) 15 3 /
4
< D <= 16 40 < D <= 40,6
Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 1 /
2
<D <= 15 3 /
4
39,4 < D <= 40
De l’arrière du four à micro-ondes à l’arrière de l’armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à
l’appareil qui ne dépasse pas la profondeur de l’armoire. (O/N)
(A1, B1, C1, D1, E1) O
(A2, B2, C2, D2, E2) N
D– Profondeur de l’armoire du dessus
* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d’une profondeur égale ou inférieure à 16 po (40,64 cm), installée
avec l’ensemble de montage de bourrelet en option W11630300, l’ensemble de montage de bourrelet n’est pas fourni, mais peut être
acheté auprès de Whirlpool.
DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT
F
A1,B1,C1,
D1,E1
F
A2,B2,C2,
D2,E2
Plaque de montage
de bourrelet
Plaque de montage Ensemble de montage
de bourrelet
Armoire
latérale
Armoire
latérale
PROFONDEUR = A1, B1, C1, D1, E1 PROFONDEUR = A2, B2, C2, D2, E2
