24
fr-ca Préparation des meubles

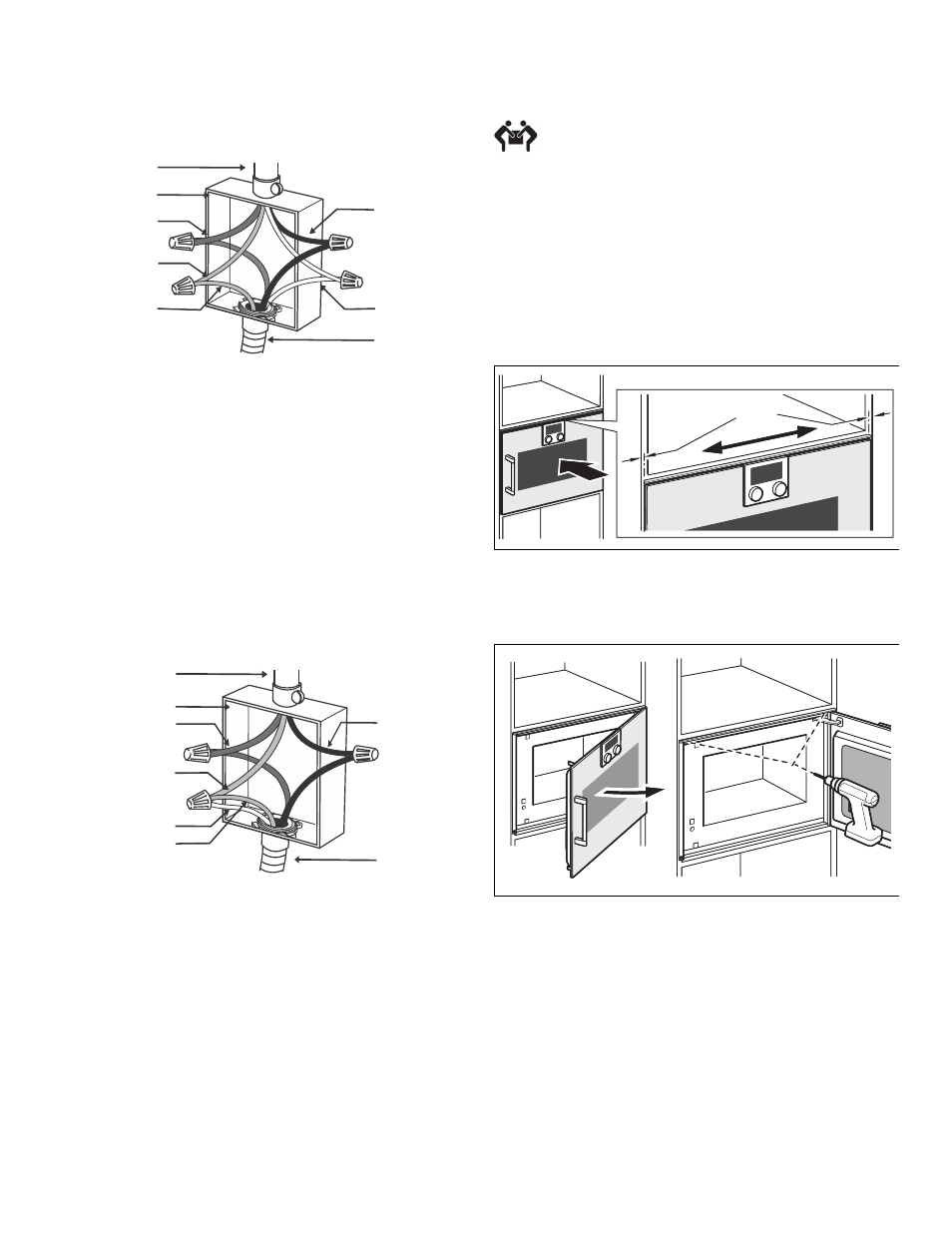

Connexion à quatre fils
Neutre non mis à la terre
▯
Branchez le fil rouge du four au fil d'alimentation
électrique rouge (fil sous tension).
▯
Branchez le fil noir du four au fil d'alimentation
électrique noir (fil sous tension).
▯
Branchez le fil neutre blanc du four au fil
d'alimentation électrique neutre blanc (non dénudé ou
vert).
▯
Branchez le fil vert de mise à la terre du four au fil
dénudé ou vert de mise à la terre de l'alimentation
électrique.
Connexion à trois fils
Neutre mis à la terre
▯
Branchez le fil rouge du four au fil rouge dans la boîte
de jonction.
▯
Branchez le fil noir du four au fil noir dans la boîte de
jonction.
▯
Branchez le fil vert de mise à la terre et le fil blanc du
four au fil blanc, vert ou dénudé mis à la terre dans la
boîte de jonction.
Le câble de conduit pivote à l'endroit où il est branché au
four.
Pour assurer l'entretien de l'appareil, le conduit flexible
ne doit pas être raccourci et devrait être acheminé de
façon à permettre un retrait temporaire du four.
Fixation à l'armoire
En l'absence de tablette au-dessus de l'appareil, fixez
l'appareil pour l'empêcher de basculer quand la porte est
ouverte.
1. Évitez de couder ou de coincer le câble de
raccordement ou de l'acheminer sur des bords
tranchants.
2. Centrez l'appareil.
Il doit y avoir un espace d'air de
3 /
16
po (5 mm) entre
l'appareil et les caissons adjacents.
3. Avec un niveau à bulle, ajustez l'appareil de sorte qu'il
soit parfaitement de niveau.
4. Ouvrez la porte de l'appareil et préforez les trous pour
les vis.
FkEOHGH
ERvWHGHMRQFWLRQ
ILOVURXJHV
ILOVYHUWV
ILOYHUW
FkEOHGX
ILOVEODQFV
ILOVQRLUV
IRXU
ODOLPHQWDWLRQ
RXGpQXGpV
ERvWHGHMRQFWLRQ
ILOVURXJHV
ILOVEODQFVGpQXGpV
ILOYHUW
FkEOHGH
ODOLPHQWDWLRQ
RXYHUWV
ILOVEODQFV
ILOVQRLUV
FkEOHGX
IRXU
