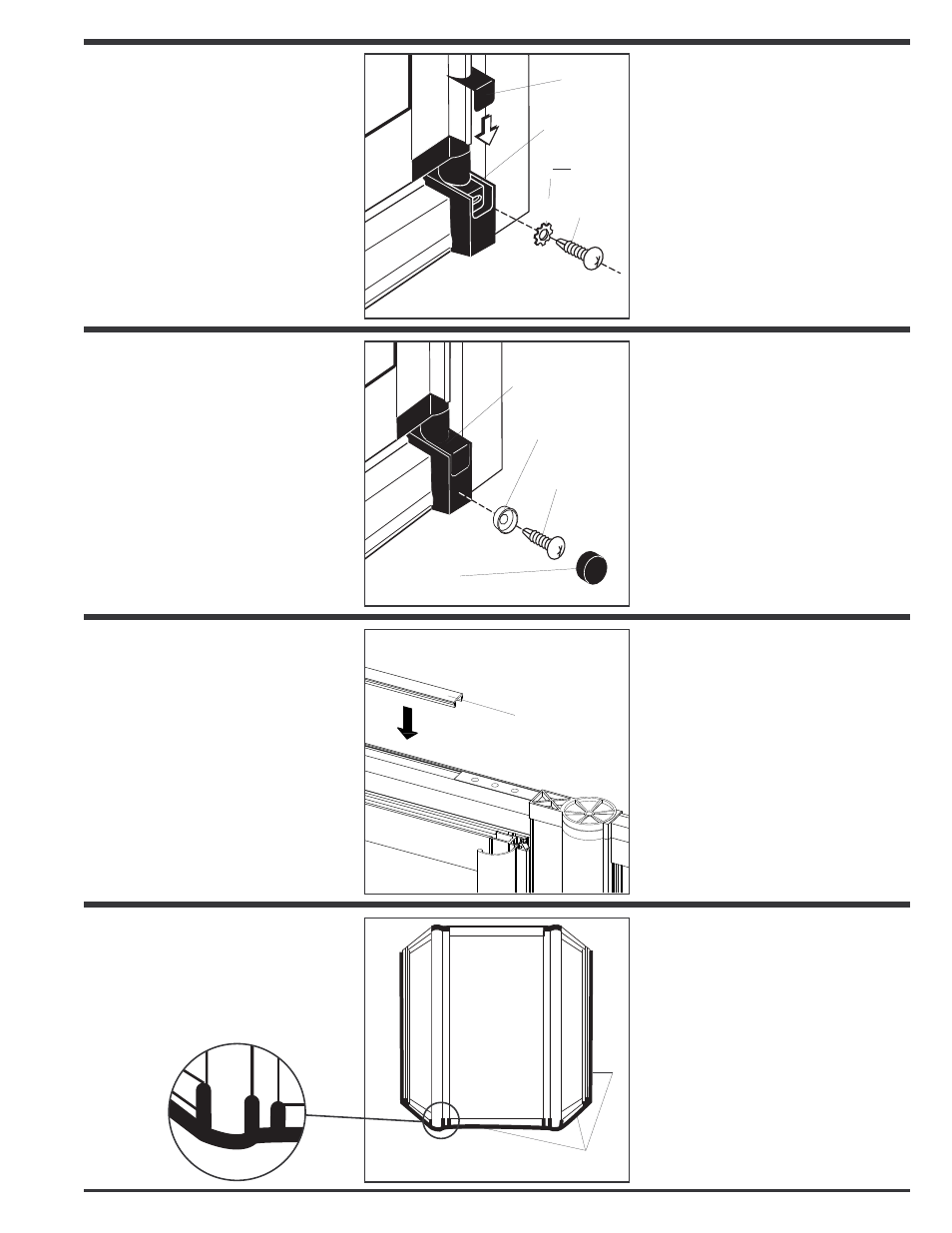

STEP 18

I

I Apply silicone to exterior of unit

only.

I

I Allow 24 hours for silicone to set.

Silicone

ÉTAPE 18

I

I Appliquez le silicone seulement

sur lʼextérieur de lʼunité .

I

I Laissez-le sécher 24 heures pour

quʼil puisse se fixer.

STEP 16

I

I Insert screw (10047115) into

washer (10048076).

I

I Drill below the top screw

(10047115) of step 14 and fix the
pivot (10048303) with another
screw (10047115).

I

I Cover screw with snap cap

(10048075).

10048076

10048303

10048075

10047115

ÉTAPE 16

I

I Insérez la vis (10047115) dans la

rondelle (10048076).

I

I Percez sous la vis (10047115) de

lʼétape 14 et fixez le pivot
(10048303) avec une autre vis
(10047115).

I

I Couvrez cette vis avec un

capuchon de finition (10048075).

10048484

STEP 17

I

I Place the clear PVC snap cap

(10048484) into the top of the
door frame (10041053).

I

I Repeat for the large return panel.

ÉTAPE 17

I

I Installez la bande de finition en

PVC (10048484) sur le dessus du
cadre de la porte (10041053).

I

I Répétez lʼopération sur le grand

panneau de côté.

STEP 15

I

I Install door into frame and fix it

with screws (10047115) and
washer (10047101) in pivot
(10048303).

I

I Verify hinge seal (10048306)

position.

I

I Adjust door closing with pivot

(10048303) location.

I

I Cover pivot (10048303) with pivot

cap (10048312).

ÉTAPE 15

I

I Installez la porte dans le cadre et

fixez-la dans le pivot (10048303)

avec la vis (10047115) et la

rondelle (10047101).

I

I Verifiez la position du déflecteur

souple de charnière (10048306).

I

I Ajustez la fermeture de la porte

avec la position du pivot

(10048303).

I

I Couvrez le pivot (10048303) avec

son capuchon (10048312).

10048303

10047115

10047101

10048312
