MAAX APEX 108 9 FT Manuel d'utilisation
Page 3

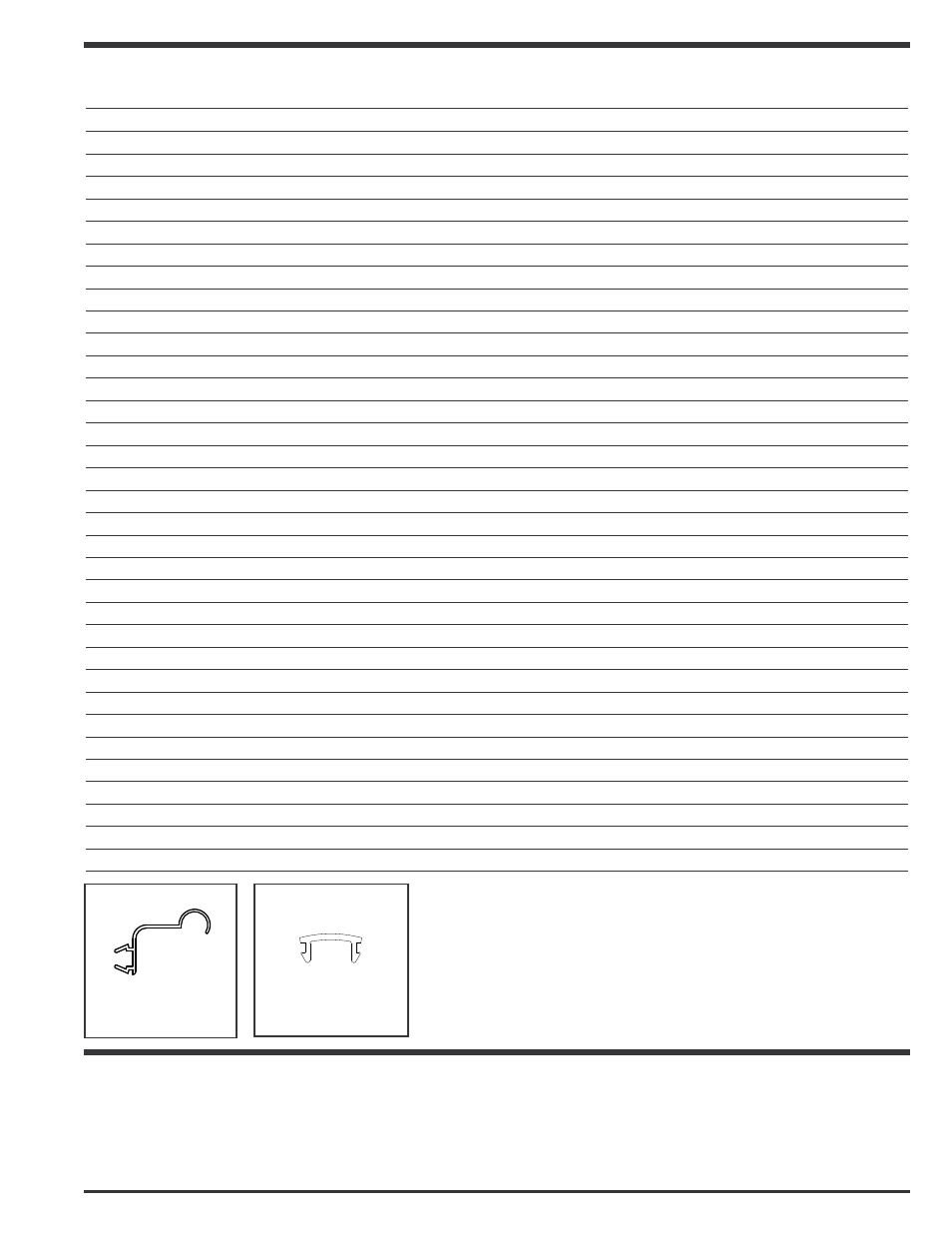

DESCRIPTION DES PIÈCES
#
QTÉ / QTY
PART DESCRIPTION
Montant mural
10041049
2
Wall jamb
Cadre de panneau haut / bas
10041050
4
Top / Bottom panel frame
Cadre rond de côté
10041051
2
Round side frame
Cadre de côté
10041052
4
Side frame
Cadre de porte haut / bas
10041053
2
Top / Bottom door frame
Charnière pivot ronde
10041054
1
Round pivot hinge
Cadre haut / bas
10041055
4
Top / Bottom frame
Poignée
10041056
1
Pull frame
Gouttière
10041057
1
Drip shield
Support
10041085
1
Bracket
Garniture dʼétanchéité
10048009-092-601 1
Filler
Aimant
10048207
2
Magnet
Rondelle
10047101
2
Lock washer
Vis #6 x 3/8”
10047110
3
#6 x 3/8” Screw
Vis #8 x 5/8”
10047115
((18))
#8 x 5/8” screw
Vis #8 x 1 1/4”
10047116
((8))
#8 x 1 1/4” Screw
Vis dʼassemblage
10047116-084
xx
Assembly screw
Vis #6 x 1/2”
10047136
2
#6 x 1/2” Screw
Bloqueur dʼaimant
10048025
2
Magnet stopper
Capuchon de finition
10048075
8
Snap cap
Rondelle de finition
10002880
8
Washer snap cap
Cheville de plastique
10048201
6
Plastic plug
Pivot
10048303
2
Pivot
Bague de pivot
10048304
2
Pivot bushing
Pivot de fixation supérieur
10048309
2
Lock top
Pivot de fixation inférieur
10048310
2
Lock bottom
Capuchon de pivot
10048312
2
Pivot cap
Gouttière de caoutchouc
10048314
1
Rubber drip shield
Joint dʼétanchéité
10048317-02
1
Spline plug
Garniture de PVC souple
10048389
1
PVC flexible gasket
Joint de fermeture
10048403
2
Plastic stricker
Déflecteur souple de charnière
10048405
1
Hinge seal
Bande de finition PVC
10048484
2
PVC snap cap
When ordering replacement parts, please refer
to part number, description and colour.
Les commandes de pièces de remplacement doivent
inclure le numéro, la description et la couleur.
OUTILS
I
I Perceuse électrique
I
I Tournevis électrique
I
I Niveau
I
I Calfeutrant clair au silicone
TOOLS
I
I Electrical drill
I
I Electrical screwdriver
I
I Level
I
I Clear silicone caulking
10048484
10048405
