2-1

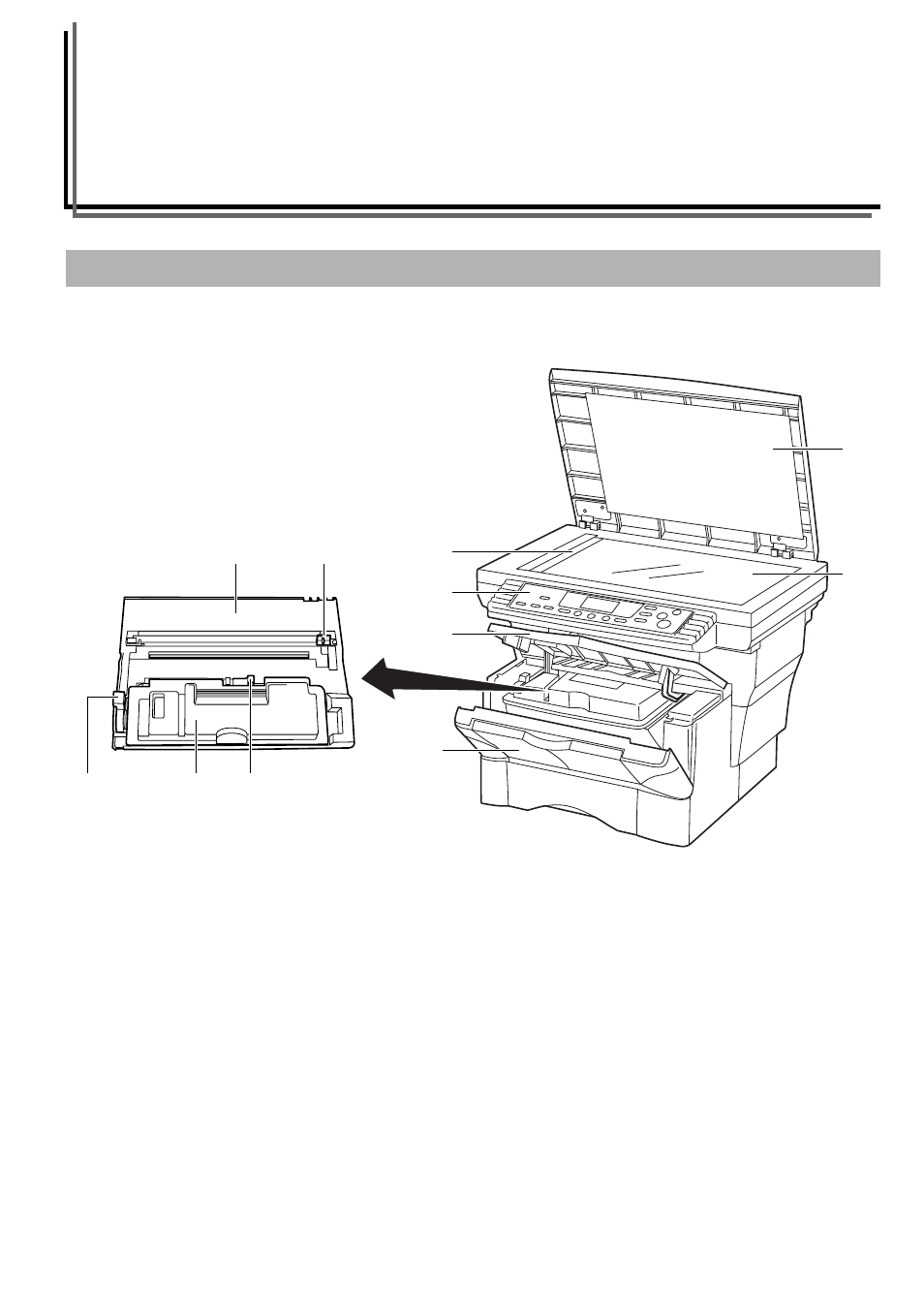

Section 2 NOMENCLATURE
(1) Couvercle d’original
(Ouvrir/fermer ce couvercle pour mettre les originaux en place
sur la vitre d’exposition.)
(2) Vitre d’exposition
(Y placer les originaux à copier. Toujours placer les originaux
face vers le dessous et les aligner contre le coin arrière gauche
de la vitre d’exposition.)
(3) Échelles de format d’original
(Toujours aligner les originaux le long de ces échelles lors de
la mise en place sur la vitre d’exposition.)
(4) Panneau de commande
(Régler les opérations de copie sur ce panneau.)
(5) Panneau supérieur avant
(Ouvrir ce panneau pour remplacer la cartouche de toner ou
lorsqu’un bourrage de papier survient à l’intérieur du
copieur.)
(6) Couvercle avant
(Ouvrir ce panneau pour remplacer la cartouche de toner ou
lorsqu’un bourrage de papier survient à l’intérieur du
copieur.)
(7) Unité de traitement
(Enlever ce unité pour remplacer la cartouche de toner ou
lorsqu’un bourrage de papier survient à l’intérieur du
copieur.)
(8) Cartouche de toner
(9) Levier de verrouillage
(Utiliser ce levier pour remplacer la cartouche de toner.)
(10) Levier d’ouverture de la cartouche de toner
(Utiliser ce levier pour remplacer la cartouche de toner)
(11) Dispositif de nettoyage du chargeur
(Faire glisser ce bouton en avant et en arrière pour nettoyer le
chargeur.)
Corps principal
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8) (10) (9)
(11)
