104

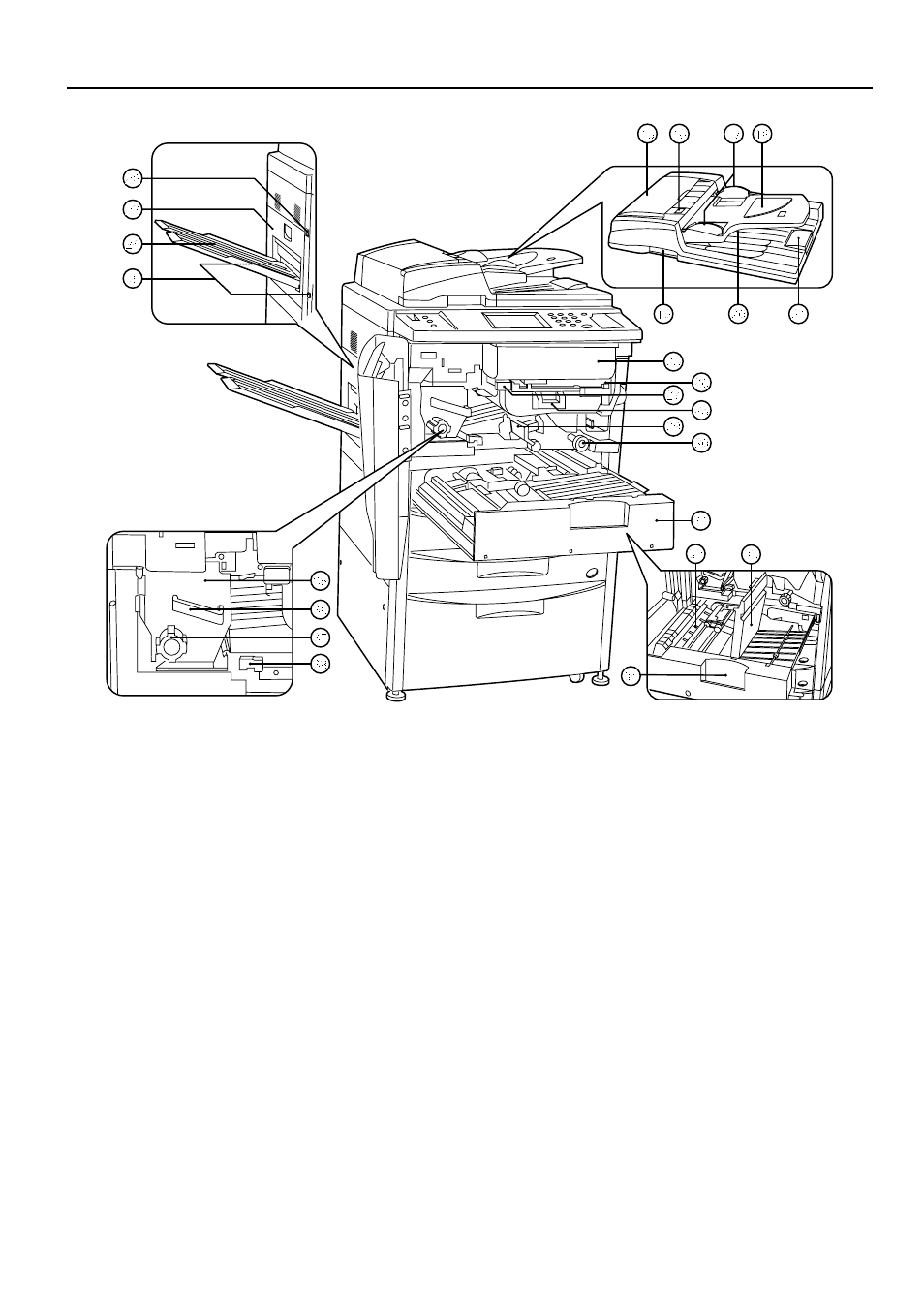

A PROPOS DU COPIEUR 52 P/MN
⁄ Guide d'éjection du papier
(Ouvrir ce guide pour mettre un original de B4 ou plus
grand dans le DF.)
¤ Interrupteur principal
(Mettre cet interrupteur sur ON ( ❘ ) avant de mettre la
machine en marche.)
‹ Panneau gauche
(Ouvrir ce panneau lorsque le papier se coince dans l'unité
de fixation ou la section d'éjection.)
› Plateau de copie
(Les copies terminées sont éjectées ici.)
fi Cartouche de toner
fl Levier de libération de la cartouche de toner
(Actionner ce levier pour remplacer la cartouche de toner.)
‡ Touche de libération de la section de transfert du
papier
° Poignée de la section de transfert du papier
· Levier de libération de la section de transfert du papier
(Actionner ce levier lorsque le papier se coince dans la
section de transfert du papier.)
‚ Bouton de la section d'alimentation du papie
(Actionner ce bouton pour retirer le papier coincé dans la
section d'alimentation du papier.)
Œ Unité recto/verso
„ Section de ré-alimentation
(Ouvrir cette section lorsque le papier se coince dans l'unité
recto/verso.)
´ Couvercle recto/verso
(Ouvrir ce couvercle lorsque le papier se coince dans l'unité
recto/verso.)
‰ Poignée de l'unité recto/verso
(Actionner cette poignée pour retirer l'unité recto/verso.)
ˇ Unité de fixation
Á Poignée de l'unité de fixation
(Tirer l'unité de fixation vers soi par cette poignée pour
retirer le papier coincé dans l'unité de fixation.)
¨ Bouton de l'unité de fixation
(Actionner ce bouton pour retirer le papier coincé dans
l'unité de fixation.)
ˆ Levier de libération de l'unité de fixation
(Actionner ce levier pour ouvrir/fermer l'unité de fixation.)
Ø Poignées de transport
(Tirer l'unité vers l'extérieur par cette poignée. Il y a une
poignée à quatre emplacements.)
