CHAPITRE 3 PREPARATIFS
3-6
3
4
7
8
1
2
5
6

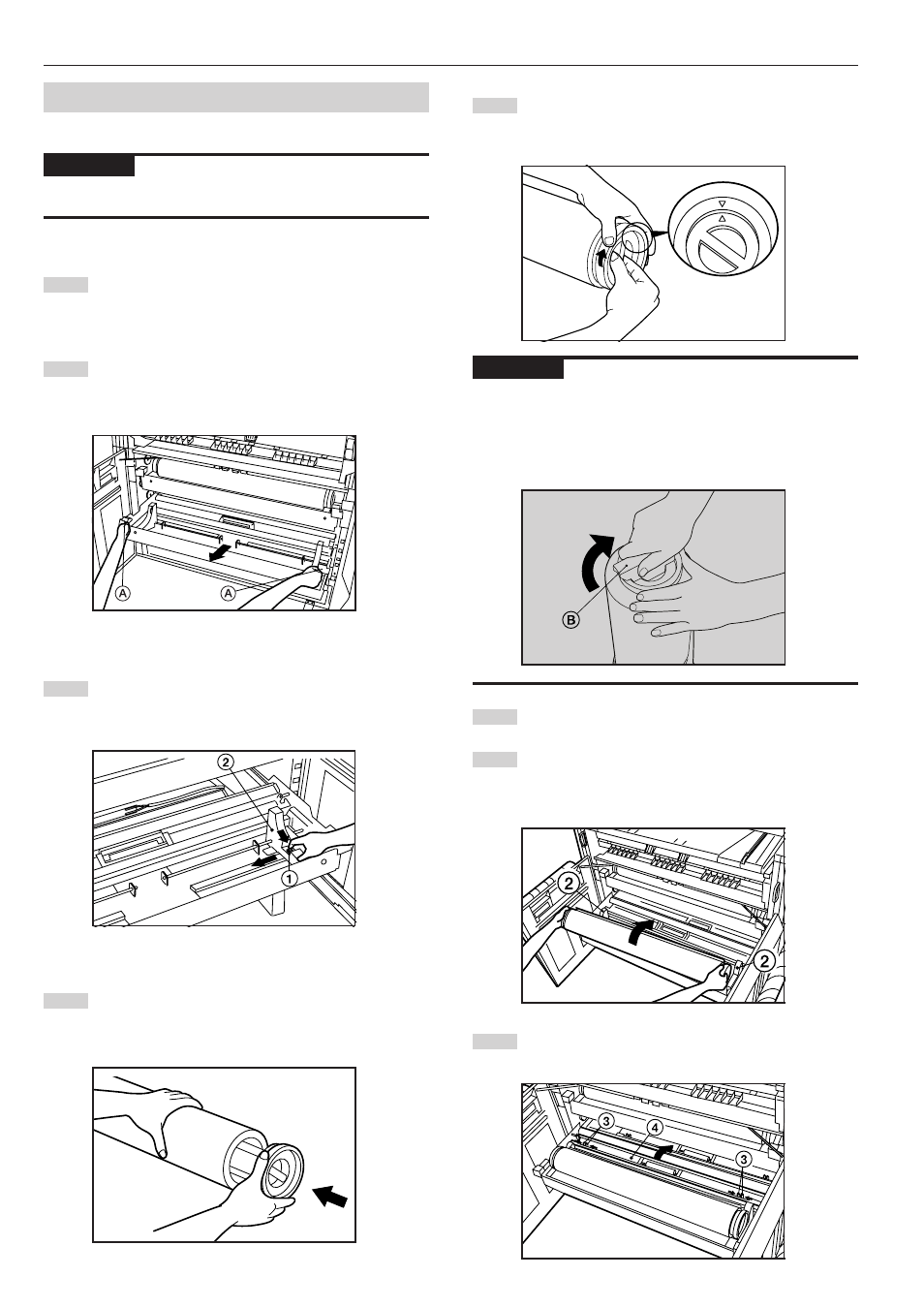

(2) Mise en place du rouleau de papier
Procédez de la même façon que pour remplacer le rouleau de papier.
IMPORTANT
• Lorsque vous remplacez le rouleau de papier, tournez les brides des
deux côtés pour rebobiner le papier.
Ouvrez le couvercle avant jusqu'à ce qu'il soit verrouillé.
Saisissez les poignées A de l'unité de rouleau pour libérer le
verrouillage, et tirez l'unité de rouleau vers l'extérieur
jusqu'en butée.
Elevez les leviers de dégagement 1 et réglez les guides de
brides 2 des deux côtés pour les ajuster au format du
papier.
Introduisez une bride fournie dans le noyau du rouleau neuf.
Saisissez la bride et faites tourner son levier dans le sens
indiqué par la flèche afin d'aligner les marques
m intérieure
et extérieure sur la bride. La bride sera alors fixée sur le
rouleau de papier.
Fixez l'autre bride sur le rouleau de papier en procédant de
la même façon.
Placez le rouleau de papier dans l'unité de rouleau en
l'alignant sur les guides de bride
2.
Après avoir mis le rouleau de papier en place, vérifiez si le
plateau de bride ne bouge pas.
Saisissez les deux encoches d'introduction de rouleau de
papier
3 et ouvrez le couvercle d'introduction du rouleau de
papier 4.
IMPORTANT
• S'il est difficile de faire tourner le levier de la bride, fixez la poignée
de bride B fournie et faites tourner la poignée de bride dans le sens
indiqué par la flèche afin d'aligner les marques m intérieure et
extérieure sur la bride.
* En outre, s'il est difficile de tourner le levier de la bride lorsque la
bride est déposée, utilisez la poignée de bride.
