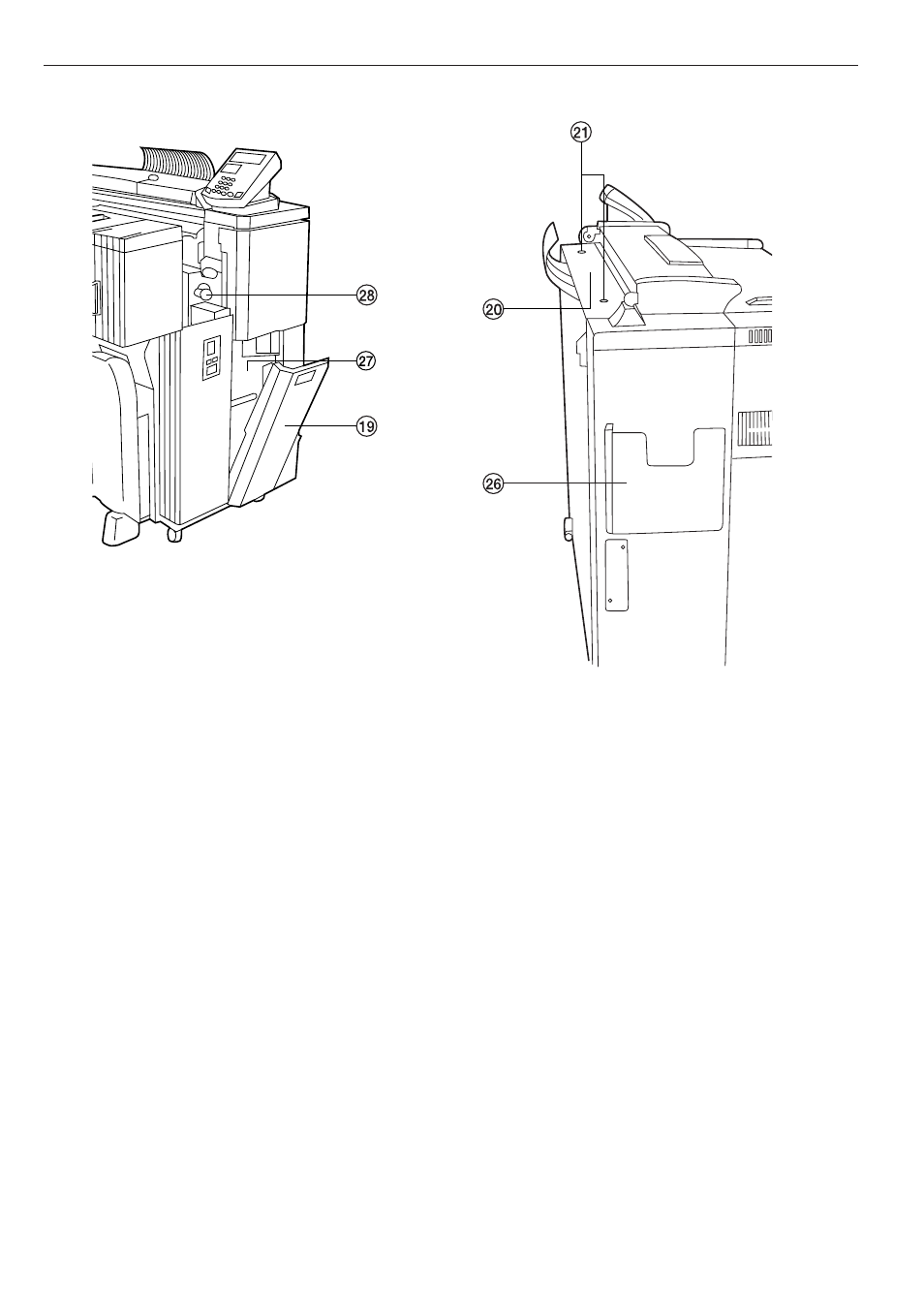

CHAPITRE 2 NOMENCLATURE
2-2
( Couvercle droit
Ouvrez ce couvercle pour remplacer le réservoir de toner usagé.
) Fente de remplissage de toner
Ouvrez cette fente pour ajouter du toner.
⁄ Vis de la fente de remplissage de toner
Tournez cette vis pour ouvrir la fente de remplissage de toner.
¤ Vitre d'exposition (Les originaux sont numérisés sur cette vitre.)
‹ Unité de rouleau (source de papier 1: en option)
› Unité de rouleau (source de papier 2)
fi Unité de rouleau (source de papier 3)
fl Boîte du mode d'emploi
Conservez le mode d'emploi dans cette boîte.
‡ Réservoir de toner usagé
— Bouton de transport du papier
Actionnez ce bouton en cas de bourrage du papier.
· Interrupteurs de chauffage anti-condensation
Interrupteurs pour les sources de papier 1, 2 et 3 à partir du haut.
‚ Interrupteur de chauffage principal
Si cet interrupteur est à la position d'arrêt, les chauffages anti-con-
densation seront éteints même si les interrupteurs de chauffage anti-
condensation situés à l'intérieur du couvercle avant sont sur la posi-
tion de marche.
ΠBrides
Placez ces brides des deux côtés du rouleau de papier.
„ Leviers de dégagement
´ Guides de brides
