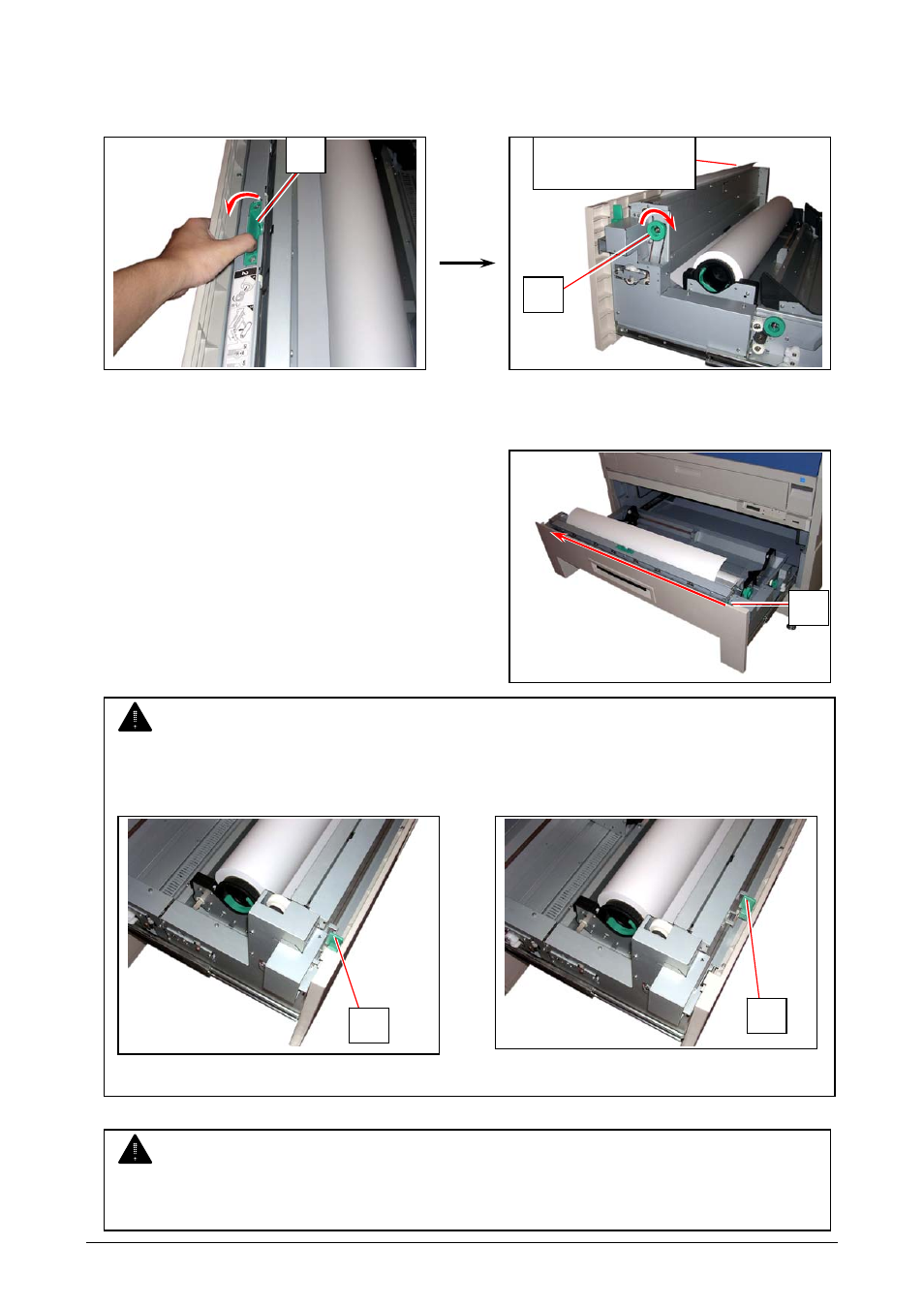

8. Maintenez la poignée verte enfoncée (12 : au milieu de la plaque de guidage) et tournez la
plaque de guidage vers l'extérieur. Continuez à maintenir la poignée enfoncée et tournez à
nouveau la manette d'alimentation de la bobine ( 10 ) jusqu'à ce que le bord supérieur
dépasse de 100 mm.
2-9
9. Glissez la manette de coupe ( 13 ) complètement d'un côté à l'autre pour couper le bord
supérieur. Enlever la partie coupée, puis l'éliminer.
Bord supérieur du
papier sur bobine
13
10
12
REMARQUE
Glissez la manette de coupe ( 13 ) complètement d'un côté à l'autre pour couper le bord
supérieur. Dans le cas contraire, vous risquez de provoquer un bourrage de papier.
Correct (à la fin) Pas correct (pas à la fin)
13
13
10. Refermez le tiroir.
REMARQUE
Vérifiez que le tiroir bobine est correctement fermé et verrouillé.
Dans le cas contraire, il peut y avoir un bourrage de papier.
Chapitre 2 Opérations de base
