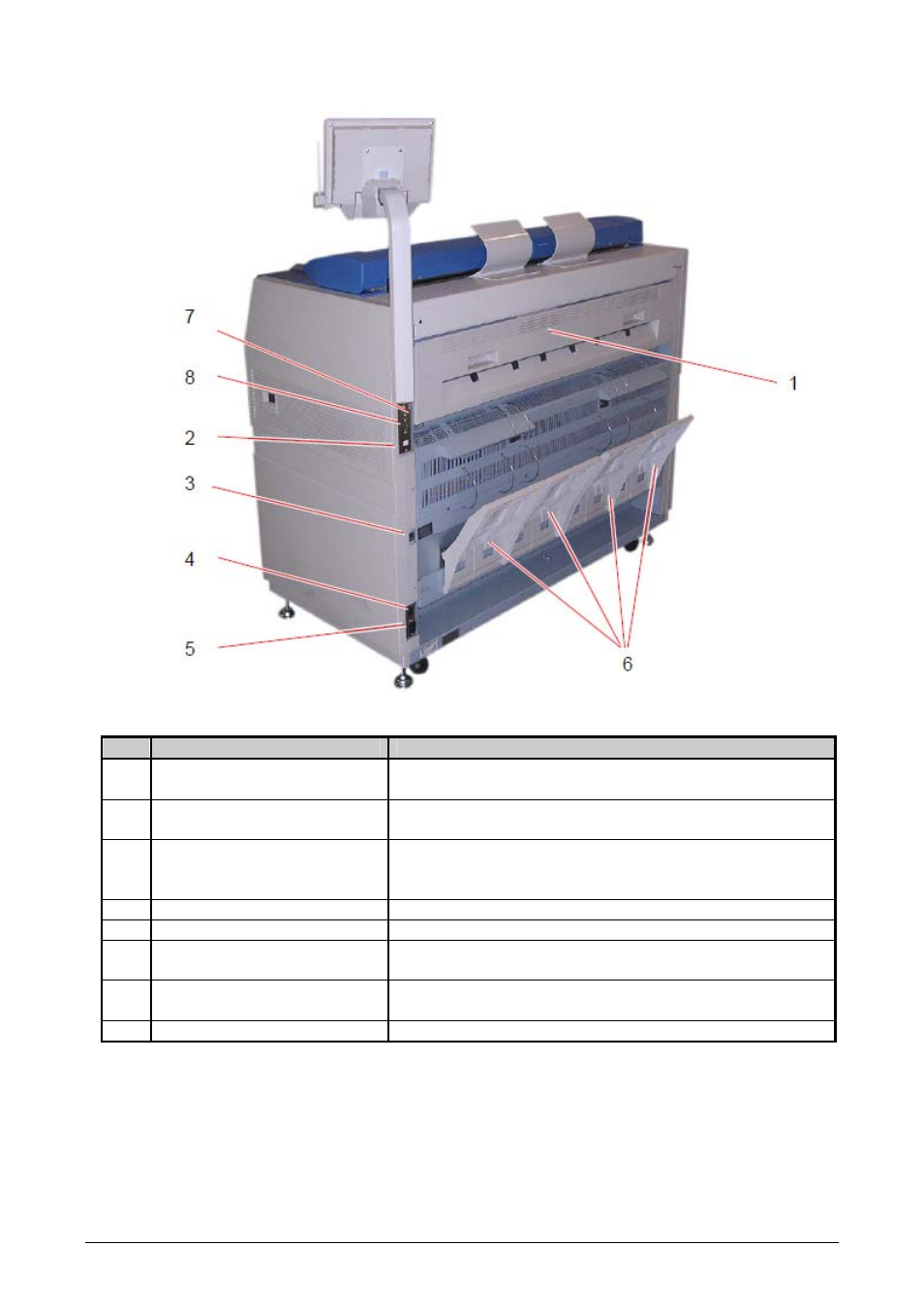

1.5.2 Vue de dos
No. Nom de la pièce Fonction
1 Protection sortie
d'imprimante
En cas de bourrage dans le réchauffeur, ouvrir cette
protection et éliminer le bourrage.
2 Port LAN Branchez le câble LAN ici pour connecter le CX 8048 au
réseau (Ne pas connecter à une ligne téléphonique).
3 Contacteur Réchauffeur
déshumidifiant
(option en USA)
Allumer le réchauffeur déshumidifiant à l'aide de cet
interrupteur pour le séchage de papier en saison
humide.
4 Prise de courant Branchez le câble d'alimentation ici.
5 Disjoncteur Permet de couper l'alimentation en courant C/A.
6 Plateaux de guidage des
impressions Ces plateaux guident les impressions au plateau
d'impression.
7 COM Port Branchez le câble de l'appareil optionnel.
(D-Sub Connector 9 Pins: max.12VDC)
8 Connecteur USB max. 5VDC
Chapitre 1 Avant l’utilisation 1-9
