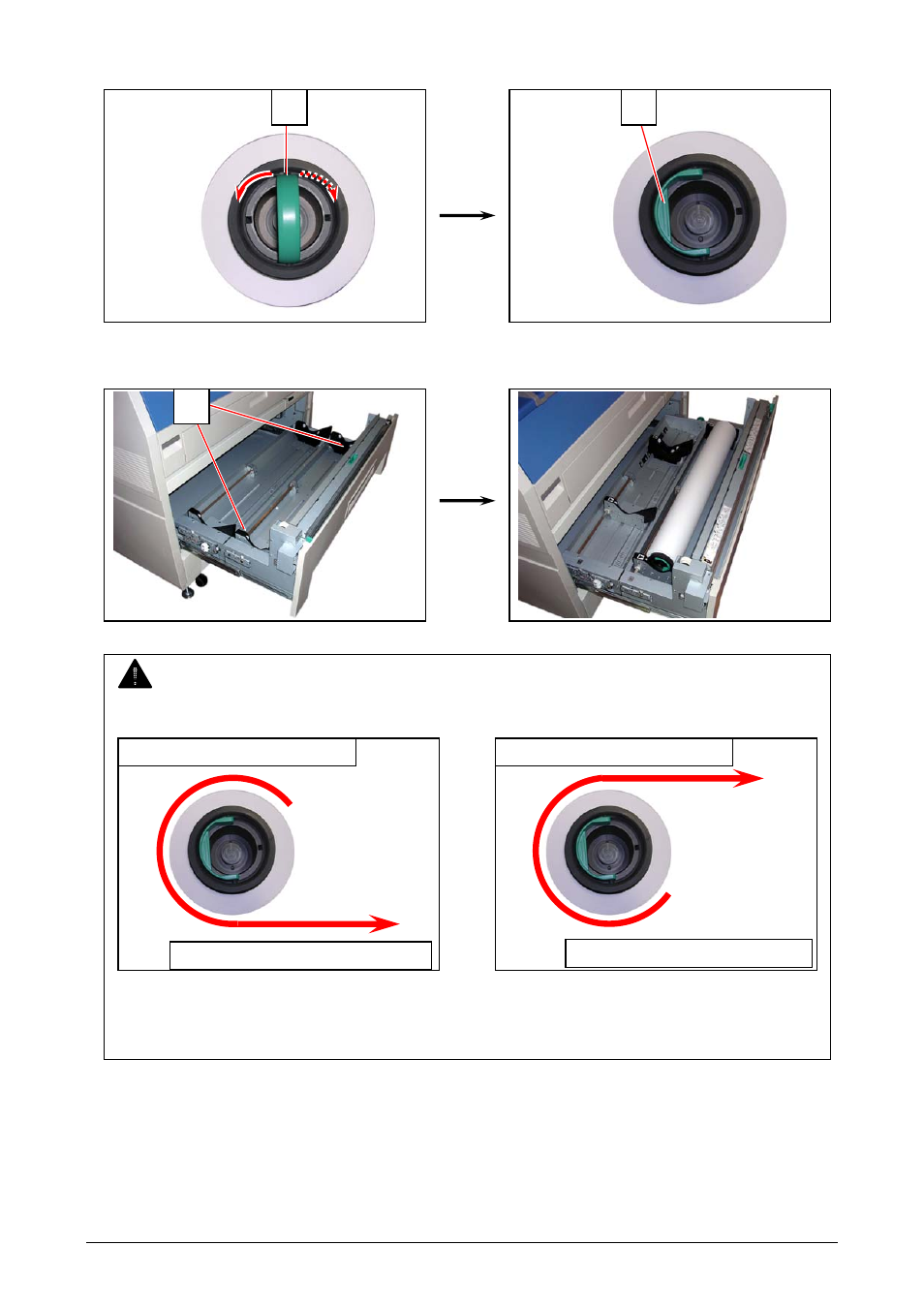

5. Pour bloquer la bobine de papier, poussez les deux anneaux ( 3 ) vers le bas jusqu'à ce qu'ils
reposent à plat sur le bouchon.
2-7
6. Soulevez la bobine de papier en le prenant par les deux bouchons. Insérez la bobine dans le
tiroir bobine en positionnant les bouchons dans les guides ( 5 ).
REMARQUE
(1) Ne pas installer la bobine comme ci-contre. Cf. les diagrammes.
Correct : Alimentation par le bas Pas correct : Alimentation par le haut
(Suite à la page suivante)
3
5
Arrière : Fond du tiroir bobine Arrière : Fond du tiroir bobine
Avant : Vers la plaque de guidage Avant : Vers la plaque de guidage
3
Chapitre 2 Opérations de base
