52
Annexe
OU
+

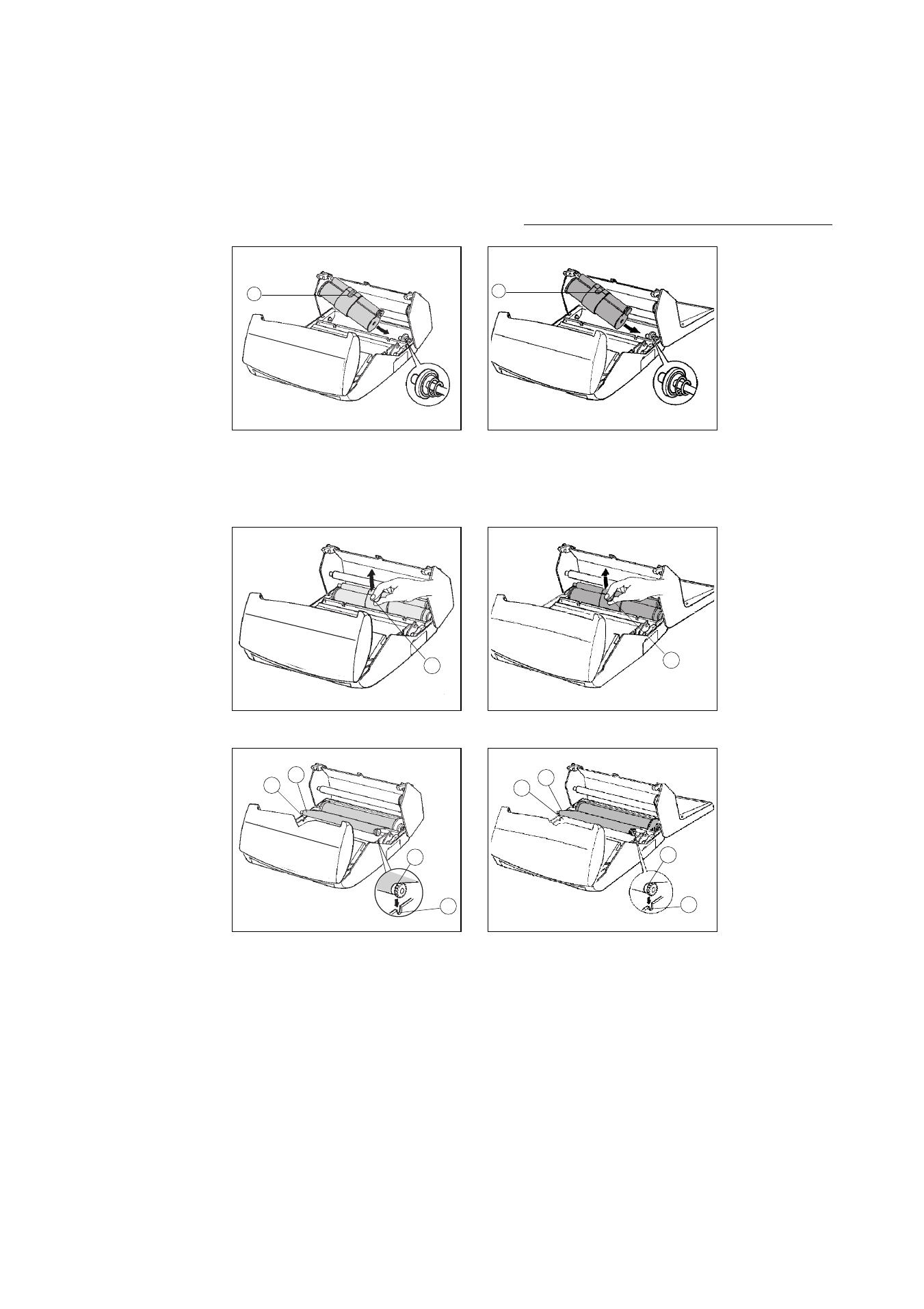

Otez le ruban encreur usagé de son logement.
+
Présentez l’ensemble ruban encreur au-dessus de son logement sous le capot arrière.
+
Mettez l’ensemble ruban encreur en place dans son logement sans ôter le ruban adhésif (2) :
• Présentez l’extrêmité droite (blanche) du gros rouleau sur l’axe ressort.
Mettez en place l’extrémité gauche (verte) du gros rouleau sur l’axe gauche.
OU
+
Tirez et ôtez le ruban adhésif (2) de l’ensemble ruban encreur.
OU
+
Mettez en place le petit rouleau dans son logement :
+
Vérifiez que l’embout à engrenage (3) est correctement en place dans son logement (4) et l’em-
bout (5) dans son logement (6).
2
2
2
2
6
5
4
3
6
5
4
3
