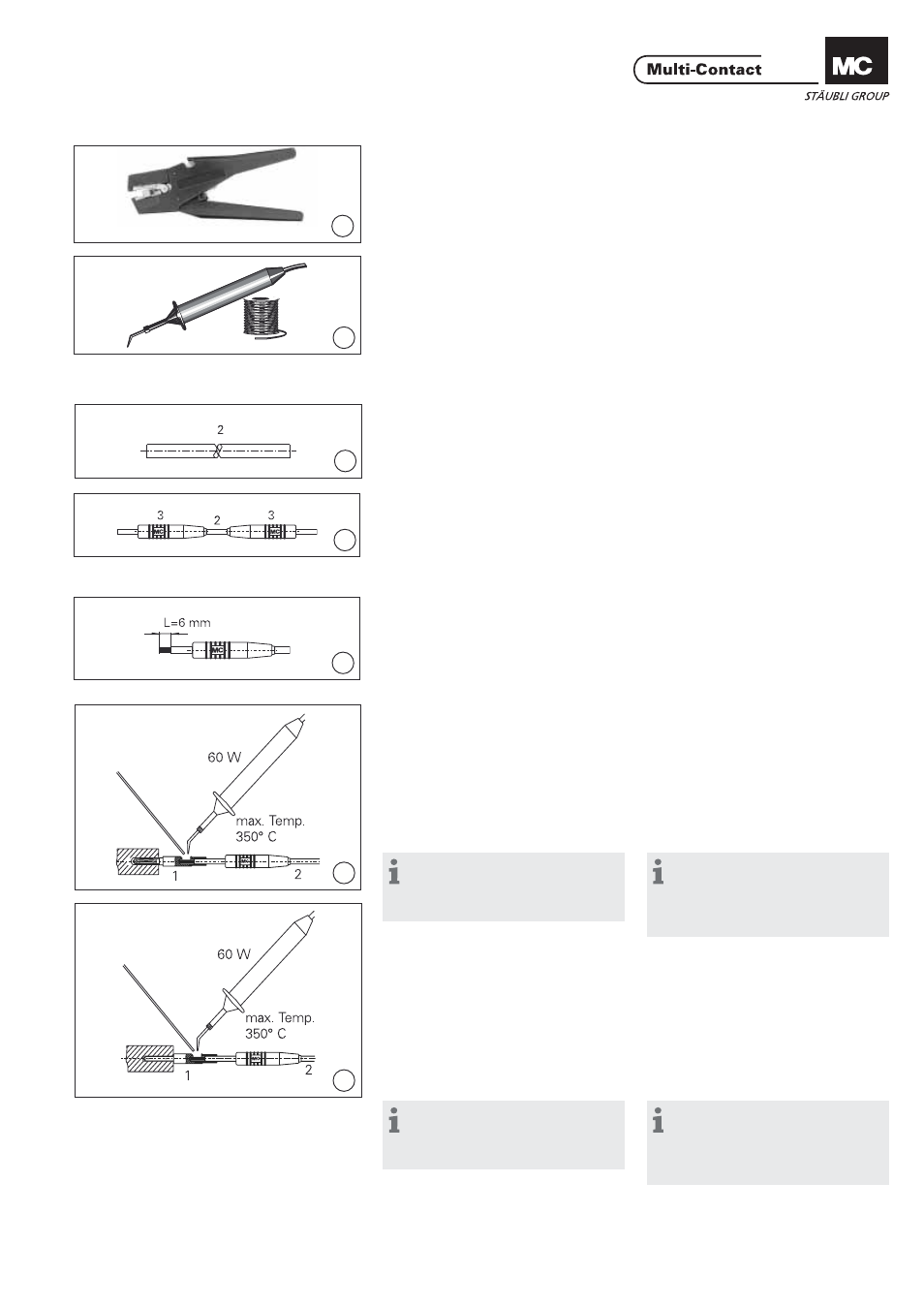

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Préparation du câble Preparation of the cable
(ill. 3)
Couper le câble 2 à la longueur
prévu e. (ill. 3)
Cut the cable 2 to the desired nominal
length.
(ill. 4)
Enfi ler deux capuchons isolants (3) sur
le câble (2) selon l’illustration 4. (ill. 4)
Slide insulators 3 onto both ends of
cable 2.
Montage Assembly
(ill. 5)
Dénuder les deux extrémités du câble
sur la longueur L = 6mm avec la pince
à dénuder. (ill. 5)
Strip both ends of cable to length
L = 6mm with cable stripper.
(ill. 6)
Pour LS205-S:
Souder le câble 2 dans la fi che 1.
Température de soudure max.: +350°C. (ill. 6)
For LS205-S:
Solder cable 2 in plug 1.
Solder temp. + 350°C max.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Remarque:
Utiliser un support avec un
perçage Ø 2,1mm pour maintenir la
fi che 1 en position lors de la soudure.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
(ill. 7)
Pour LS205-U:
Souder le câble 2 dans la fi che 1.
Température de soudure max.: +350°C. (ill. 7)
For LS205-U:
Solder cable 2 in plug 1.
Solder temp. + 350°C max.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Remarque:
Utiliser un support avec un
perçage Ø 2 pour maintenir la fi che
1 en position lors de la soudure.
Note:
For soldering purposes a block
with a drilled hole Ø 2 , should be
used to hold the plug 1 in position.
