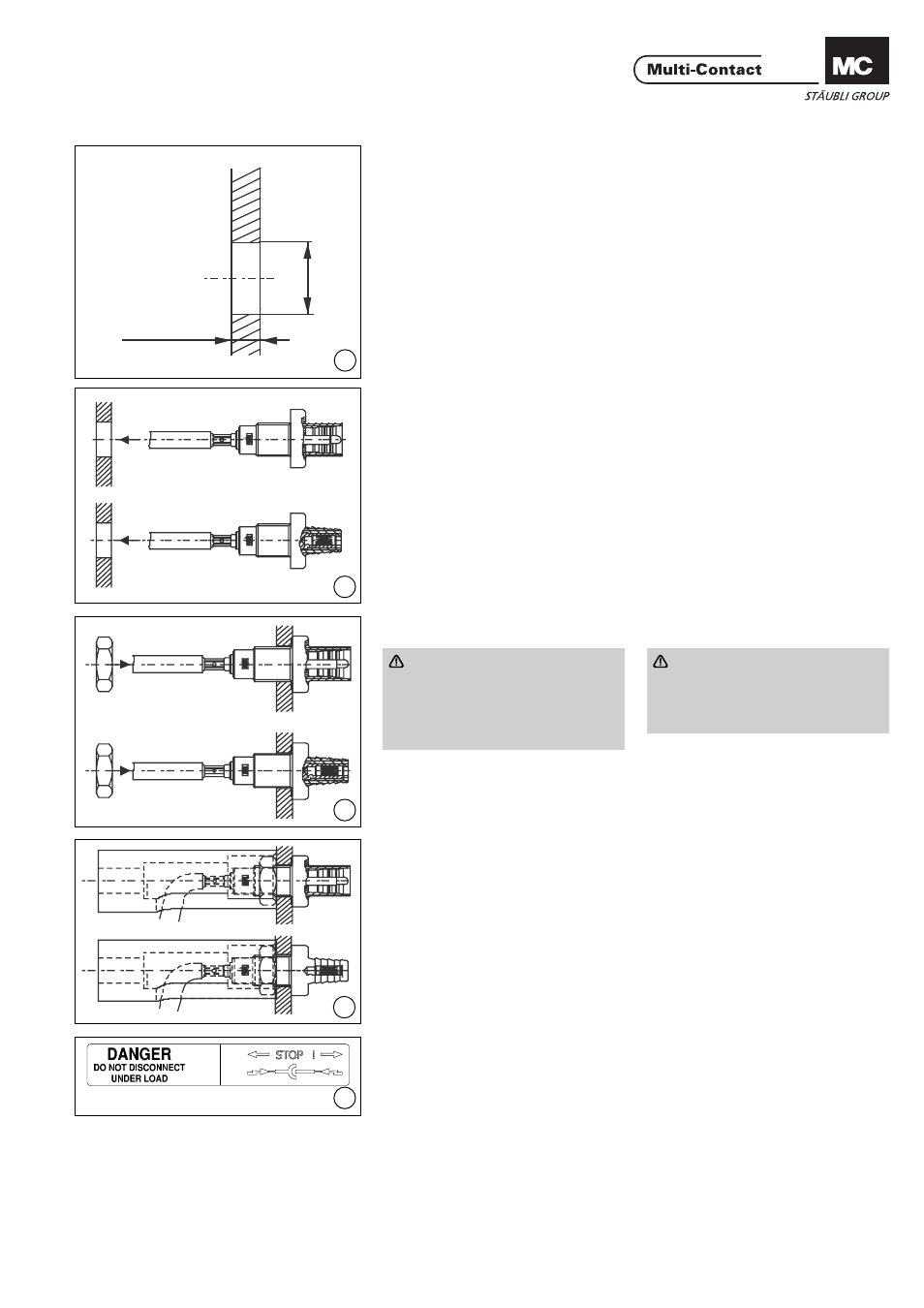

Montage des prises à encas-
trer Assembly of panel recepta-
cles
(ill. 10)
Percez le boîtier (Ø 12,5mm). Epais-
seur du mur max. 5mm. (ill. 10)
Drill a hole (Ø 12,5mm) in the wall of
the housing (max. 5mm wall thick-
ness).
(ill. 11)
Enfi ler le câble serti sur les prises à
encastrer à travers le perçage. (ill. 11)
Feed crimped cable with panel recep-
tacles through the drill hole.
(ill. 12)
Monter l‘écrou à la main.
Attention:
Il est important que les prises
à encastrer soient fi xées avec
les écrous en matière plastique
livrés. (Les pièces sont compa-
tibles).
(ill. 12)
Screw on the hex. nut by hand.
Attention:
It is important that the panel
receptacles are fi xed with the de-
livered plastic nuts. (Parts match
each other).
(ill. 13)
Serrer l‘écrou avec la clé dynamomé-
trique. Couple de serrage 2Nm. (ill. 13)
Tighten nut with the torque spanner
(tightening torque 2Nm).
(ill. 14)
Coller l‘étiquette „DANGER – DO NOT
DISCONNECT UNDER LOAD“ a proxi-
mité des prises à encastrer mâle, sur
le carter de protection de l‘appareil. (ill. 14)
Attach enclosed sticker „DANGER
- DO NOT DISCONNECT UNDER
LOAD“ to the appliance housing as
near as possible to the PV panel male
receptacle.
