Medal Sports 44113 - Manuel (Page 26)

37 33 36
38
x 1 x 2 x 1
x 3
25

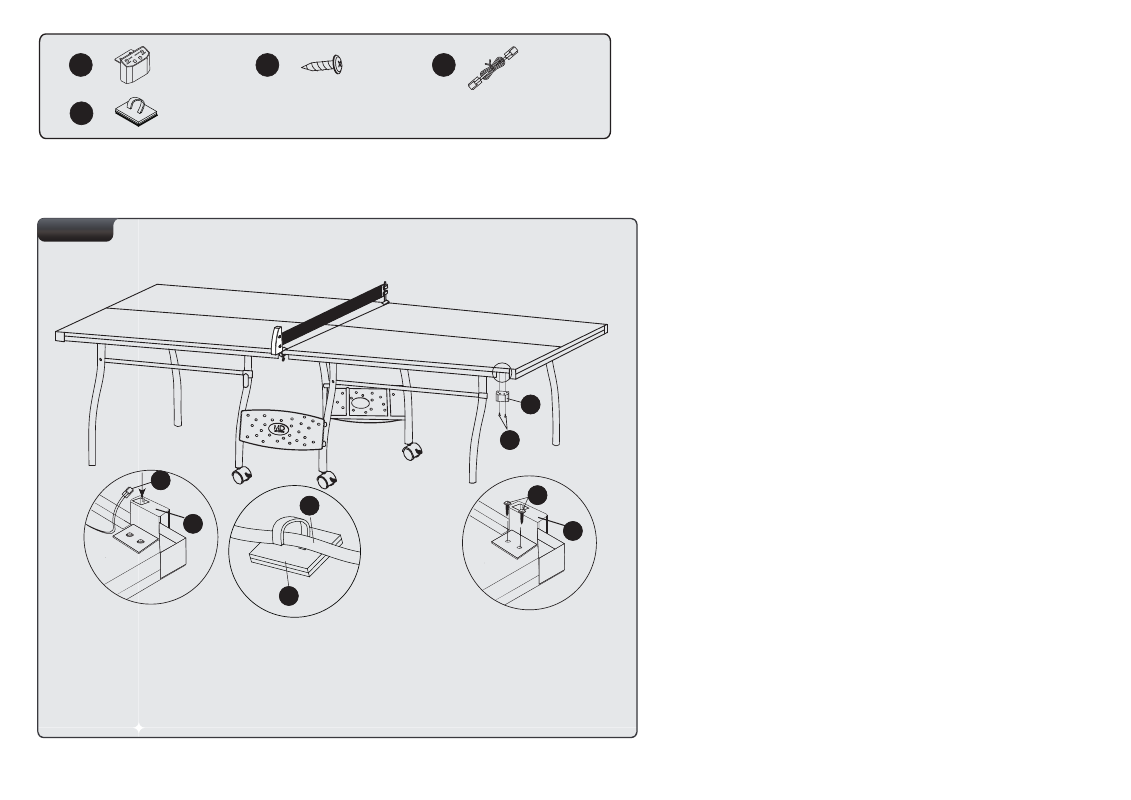

FIG. 8
FIG.8
31. Placez la Boîte de commande (#33) au coin gauche et
l’installez entre le Coin de tablier et le Tablier latéral court (#12)
avec deux Vis (#37).
32. Insérez le Fil de connexion (#36) de la partie inférieure de la
table dans le Marqueur électronique (#35) et la Boîte de com-
mande (#33).
33. Arrachez le papier de cire sur la Bande (#38) et l’attachez au
Fil de connexion (#36) sur la partie base de la table.
33
37
33
Partie basse de la
surface de table
Partie basse de la
surface de table
37
33
36
38
36
