MCZ Duo HYDRO AIR Manuel d'utilisation
Page 76

16
12
9
19
18
22
25
24
23
6
7
5
21
20
17
11
8
4
3
2
1
10
13 14 15
21 bis
74

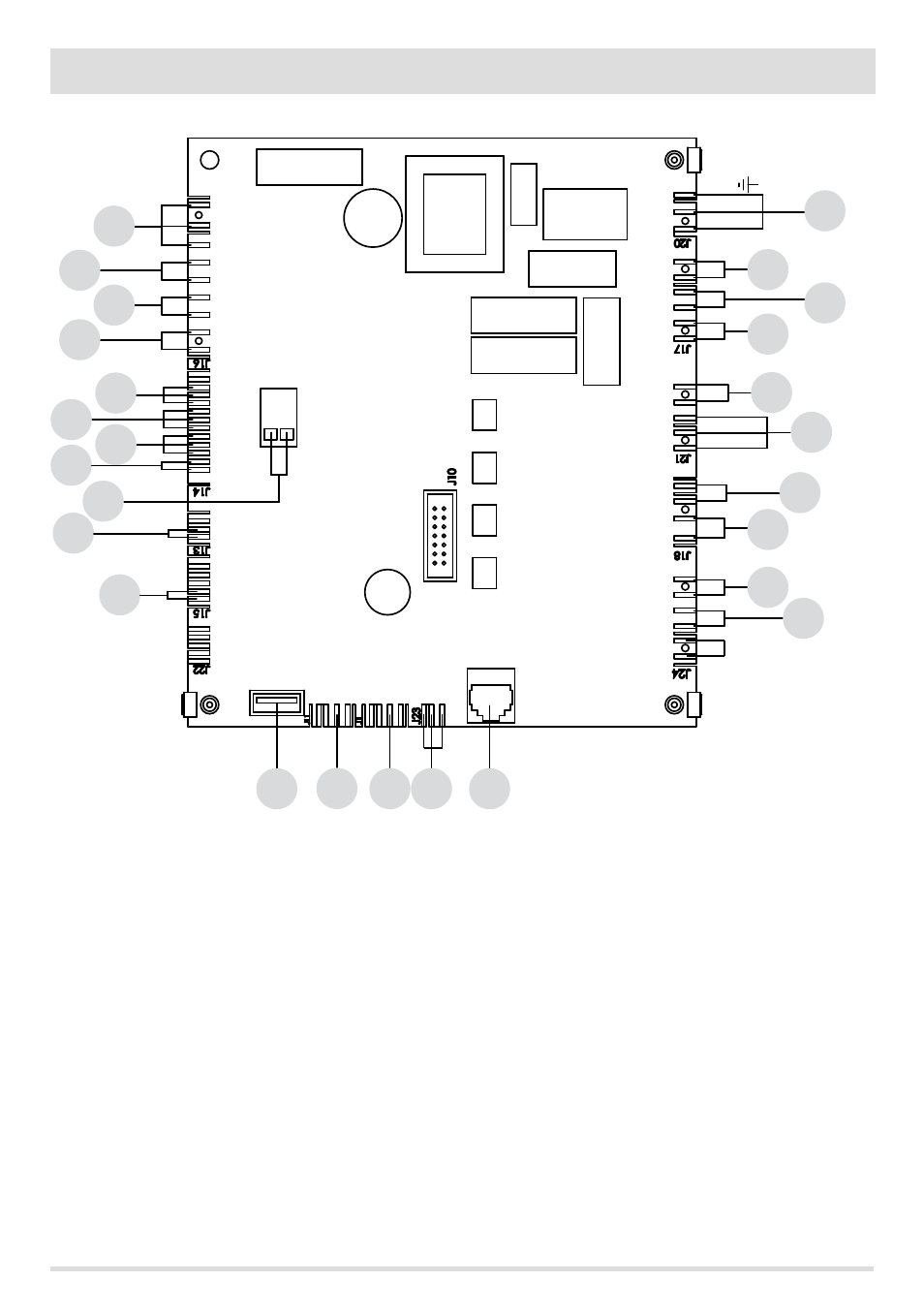

18-CARTE ÉLECTRONIQUE
LÉGENDE DES CÂBLAGES DE LA CARTE MÈRE
1.
RELAIS AUXILIAIRE (C-NO-NC)
2.
CONTACT DOMOTIQUE
3.
SONDE D'AMBIANCE
4.
ENTRÉE AUXILIAIRE
5.
CODEUR DU VENTILATEUR DES FUMÉES
6.
CODEUR DU MOTORÉDUCTEUR
7.
TRANSDUCTEUR DE PRESSION
8.
SONDE DE L'EAU
9.
SONDE DE LA TEMPÉRATURE DES FUMÉES
10. CAPTEUR DE NIVEAU PELLET (EN OPTION)
11. SONDE VENTILATEUR D'AIR
12. MISE À JOUR DU LOGICIEL
13. EXPANSION
14. COMMUNICATION DE SÉRIE
15. CONTRÔLE POMPE PWM
16. TABLEAU DE COMMANDE
17. THERMO-PROTECTEUR EAU
18. THERMOPROTECTEUR DU RÉSERVOIR
19. VENTILATEUR D'AIR
20. VANNE À TROIS VOIES
21. ALIMENTATION POMPE PWM
21bis. POMPE STANDARD
22. MOTORÉDUCTEUR
23. VENTILATEUR DES FUMÉES
24. BOUGIE DE PRÉCHAUFFAGE
25. INTERRUPTEUR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
