13-MENU PARAMÈTRES
Service Technique - Droits réservés - Reproduction interdite

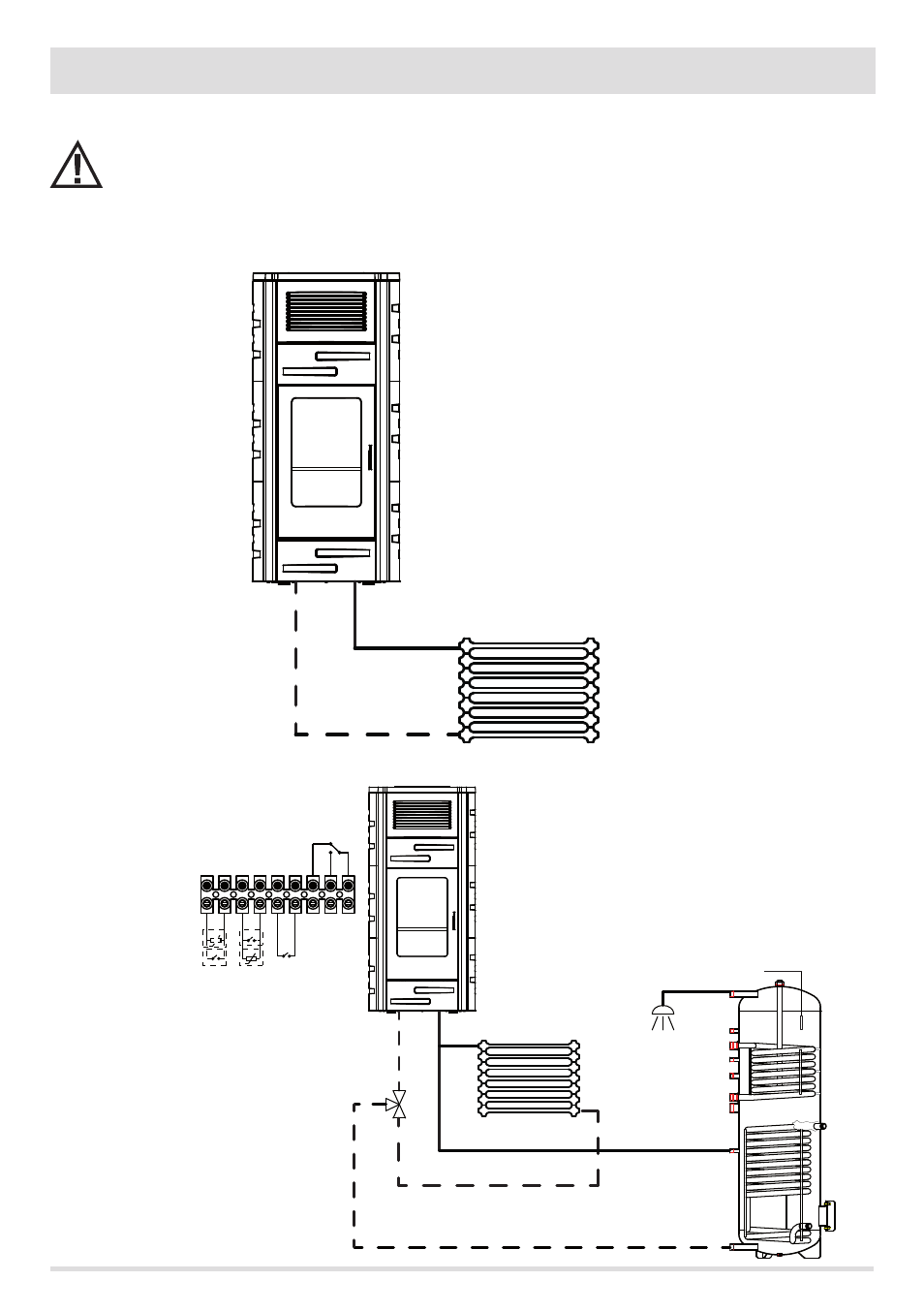

SCHÉMAS DE PRINCIPE POÊLE HYDRO AIR
Les schémas à suivre sont uniquement indicatifs. Pour le raccordement correct, toujours suivre les notes de
l'installateur thermohydraulique. Le dispositif hydraulique doit répondre aux normes en viguer dans le lieu, la
région ou le pays de son installation. L'installation et la vérification du fonctionnement doivent être effectuées
exclusivement par un personnel spécialisé et autorisé. Le producteur décline toute responsabilité en cas de non
conformité aux indications précédemment énoncées.
CONFIGURATION AVEC CHAUFFAGE SEUL
CONFIGURATION AVEC BOUILLEUR
POS.1-2 = SONDE
/ THERMOSTAT
BOUILLEUR
