7-RACCORDEMENT HYDRAULIQUE
Service Technique - Droits réservés - Reproduction interdite
RACCORDEMENT INSTALLATION HYDRAULIQUE
IMPORTANT !
Le raccordement du poêle au dispositif hydraulique doit EXCLUSIVEMENT être réalisé par un personnel spécialisé qui
puisse réaliser l'installation dans les règles de l'art et en respectant les dispositions en vigueur du pays d'installation.
L'entreprise décline toute responsabilité en cas de dommages à des choses et à des personnes ou en cas de
dysfonctionnement liés au non respect de l'avertissement indiqué ci-dessus.

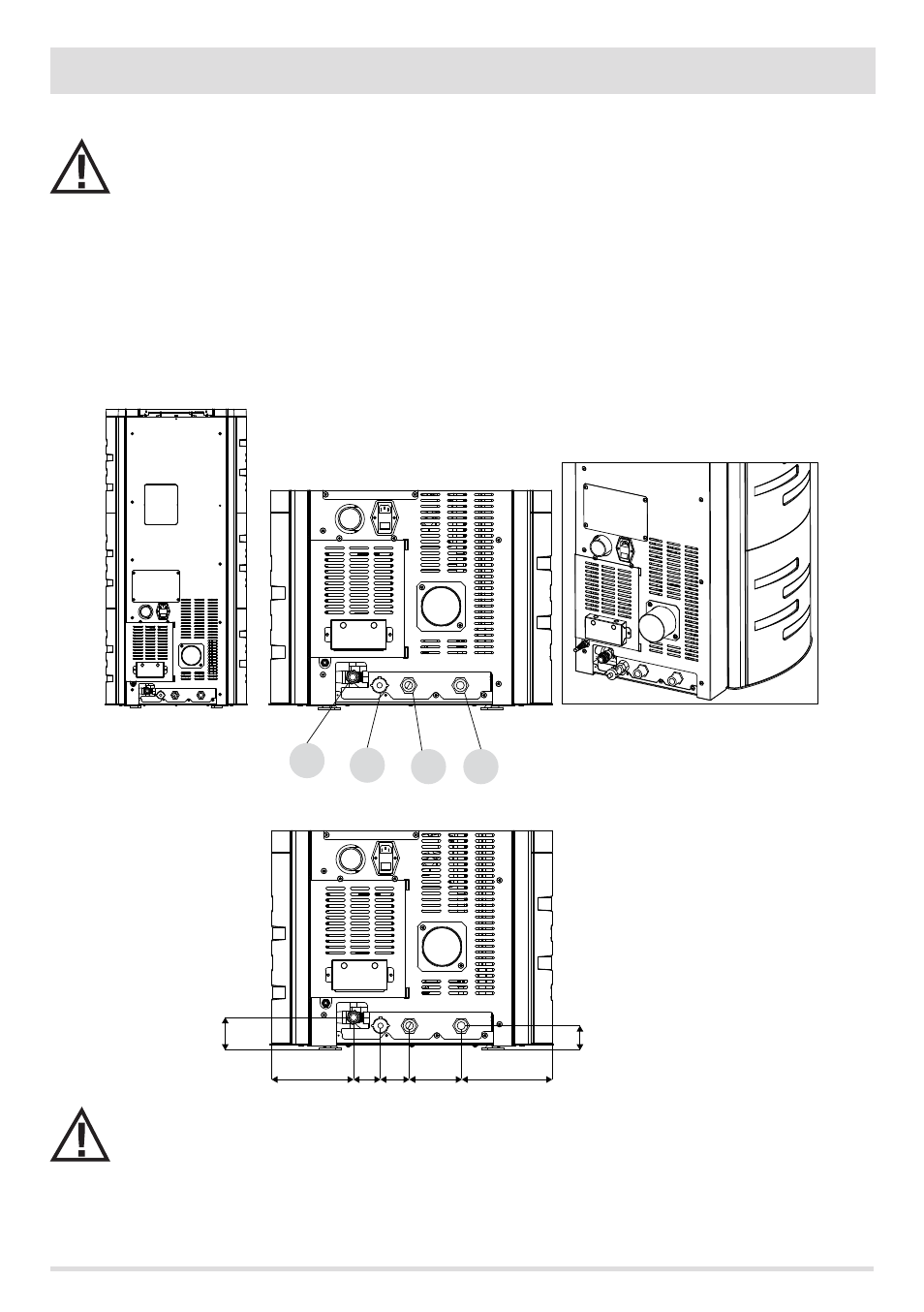

SCHÉMA DE RACCORDEMENT
A1
Débit d'eau de chauffage 3/4”M
A1
Débit d'eau de chauffage 3/4”M
C
Vanne de sécurité 3 bar – 1/2”F
E
Vidange de l'installation 1/2”F
IMPORTANT !!!
LAVER L'ENSEMBLE DE L'INSTALLATION AVANT DE RACCORDER LA CHAUDIÈRE AFIN D’ÉLIMINER RÉSIDUS ET DÉPÔTS.
Toujours installer des vannes d'interception en amont de la chaudière afin de l'isoler du dispositif hydrique s'il faut
la déplacer pour effectuer la maintenance ordinaire et/ou extraordinaire.
Raccorder la chaudière en utilisant des tuyaux flexibles pour ne pas trop la tendre au dispositif et pour qu'il soit
possible d'effectuer de petits déplacements.
