52
13-FICHE ÉLECTRONIQUE

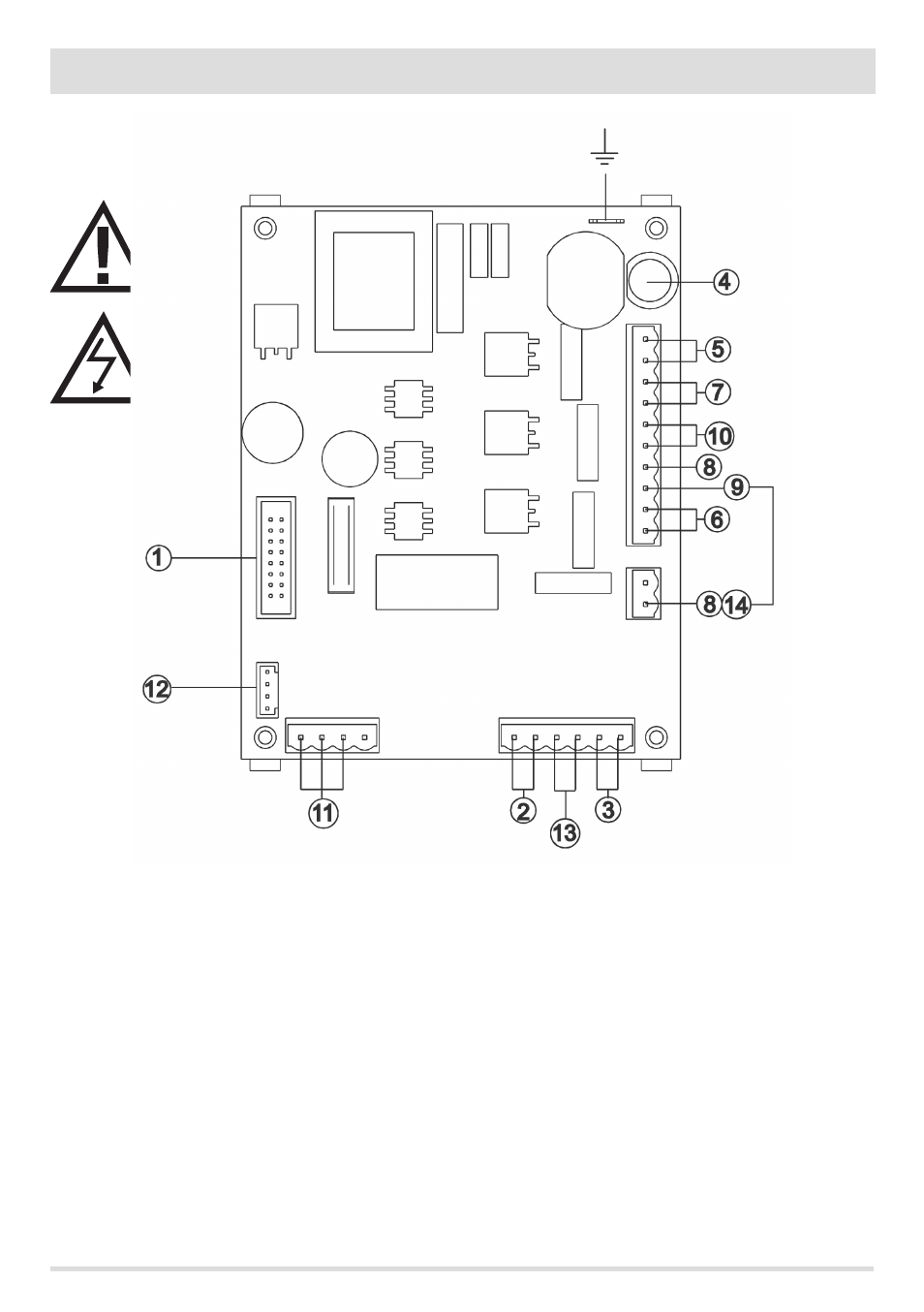

LÉGENDE CÂBLAGES CARTE MÈRE
1. TABLEAU DE CONTRÔLE
2. SONDE D'AMBIANCE
3. SONDE FUMÉES ROUGE + BLEUE -
4. FUSIBLE
5. INTERRUPTEUR
6. BOUGIE DE PRECHAUFFAGE
7. VENTILATEUR EXPULSION FUMÉES
8. MOTORÉDUCTEUR
9. THERMOSTAT À CONTACT
10. VENTILATEUR AIR
11. CONTRÔLE TOURS VENTILATEUR EXPULSION FUMÉES BLANC/
ROUGE/NOIR OU BLEU
12. CHRONOTHERMOSTAT
13. THERMOSTAT D'AMBIANCE
14. PRESSOSTAT
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
