11-NETTOYAGES
Service Technique - Droits réservés - Reproduction interdite
NETTOYAGE PÉRIODIQUE PAR LE TECHNICIEN SPÉCIALISÉ
NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR
Dans le milieu de l'hiver mais surtout à la fin, il est nécessaire de nettoyer le compartiment où les fumées d'évacuation passent.
Ce nettoyage doit être obligatoirement exécuté de façon à faciliter l'élimination générale de tous les résidus de la combustion, avant que
le temps et l'humidité ne les compactent et qu'il soit difficile de les enlever.
NETTOYAGE ÉCHANGEUR
NETTOYAGE COMPARTIMENT SUPÉRIEUR

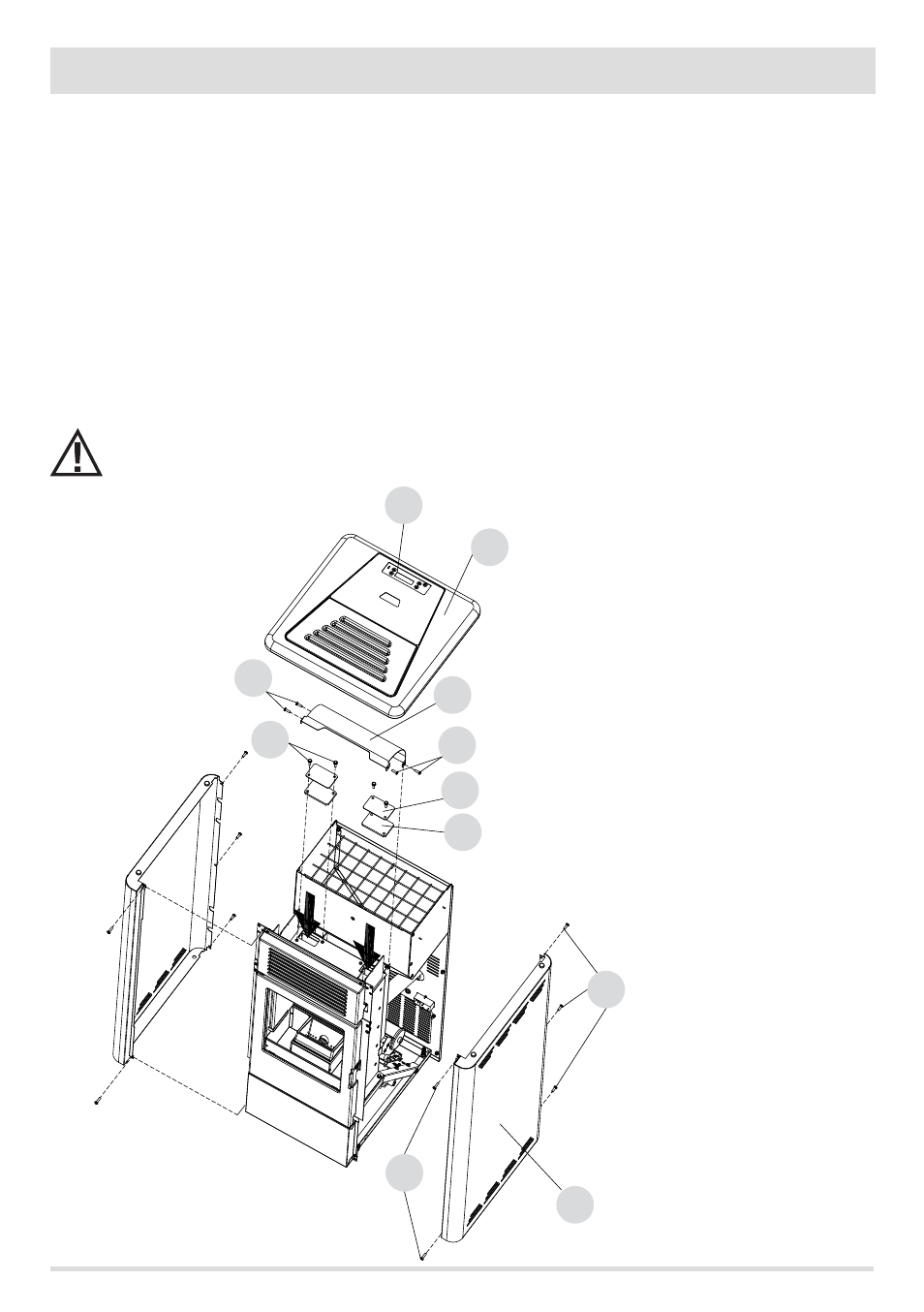

Lorsque le poêle est froid, enlever le couvercle en fonte « A » et démonter les flancs « B » comme expliqué dans les paragraphes précédents.
Enlever les 4 vis « k » et démonter le convoyeur de l'air « C ».
Dévisser les 2 vis « w » qui bloquent le bouchon « D » de nettoyage du conduit de fumée et enlever le joint d'étanchéité « E » qui se trouve
sous le bouchon « D ». À l'aide d'une barre rigide ou d'une brosse de bouteille, gratter les parois du foyer (voir les flèches) de façon à faire
tomber la cendre dans le compartiment de récupération de la cendre inférieur. Nettoyer et remonter le tout en utilisant deux nouveaux
joints d'étanchéité de tête « E ».
Attention ! Pour enlever le couvercle, il faut débrancher le panneau de contrôle « P » en enlevant le connecteur de
branchement.
NETTOYAGE DU COMPARTIMENT
SUPÉRIEUR
