4-CONDUIT DE FUMÉE
Service Technique - Droits réservés - Reproduction interdite
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d'huile non brûlés réduisent la section et bloquent le tirage en
compromettant le bon fonctionnement du poêle et, s'ils sont présents en grandes quantités, ils peuvent s'incendier. Il est obligatoire de
faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par an. Après le
contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que l'installation fonctionne en toute sécurité.
L'omission de l'entretien compromet la sécurité.

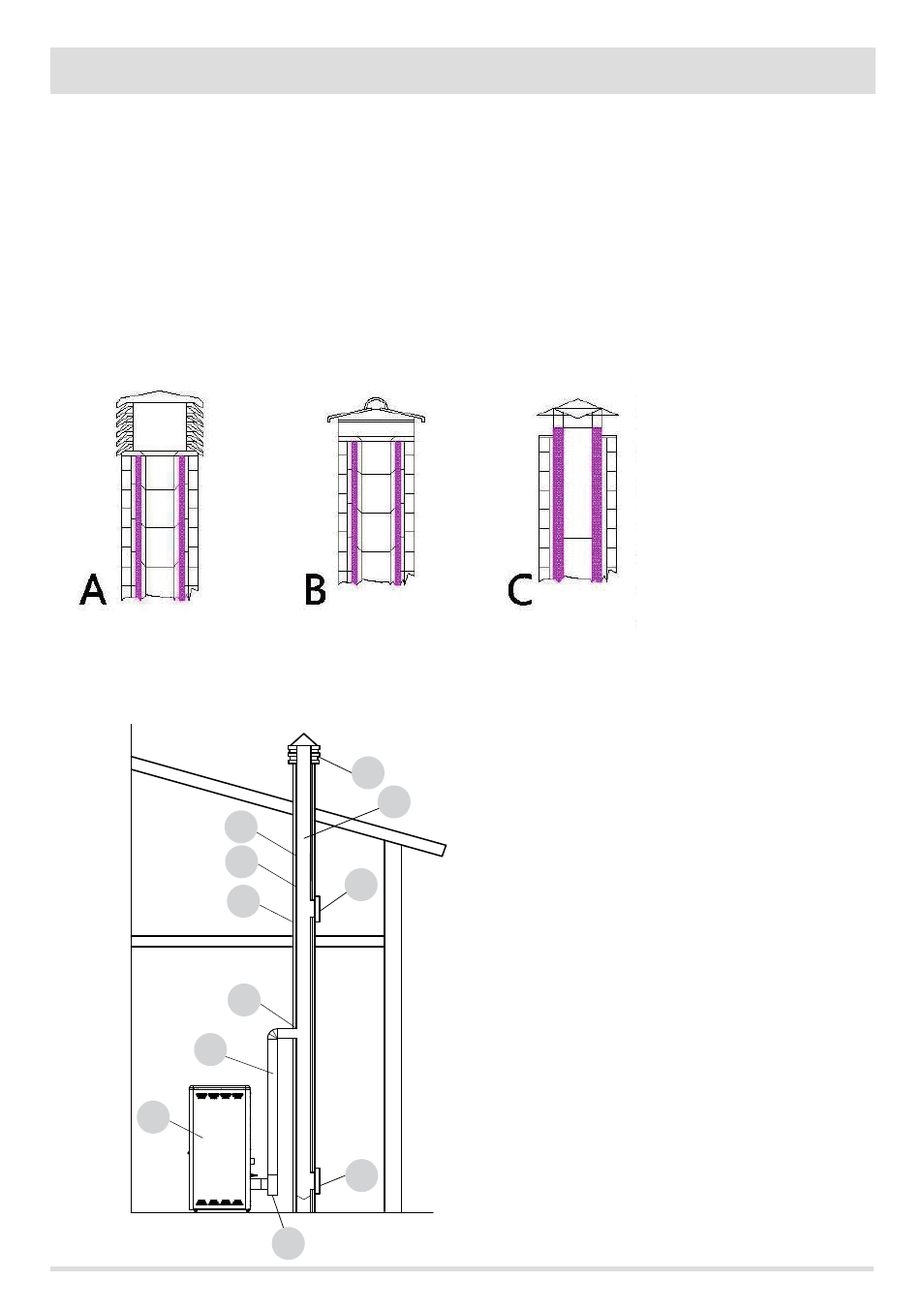

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l'appareil de chauffage ; il est conseillé d'utiliser un
terminal de type pare-vent (A) voir Figure 7.
L'aire des ouvertures pour l'évacuation
des fumées doit correspondre au
moins au double de la section du
conduit de fumée/système entubé et
elle doit être conformée de façon à ce
qu'en cas de vent aussi, l'évacuation
des fumées soit garantie. Elle doit
empêcher l'entrée de la pluie, de
la neige et des animaux éventuels.
Le niveau de l'évacuation dans
l'atmosphère doit se trouver en
dehors de la zone de reflux créée par
la conformation de la toiture ou des
obstacles éventuels qui se trouvent à
proximité (voir Figure 2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
FIGURE 7
FIGURE 8
