POÊLES À PELLETS Chapitre 9
MANUEL D'INSTALLATION ET MODE D'EMPLOI page
56
Schémas électriques Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

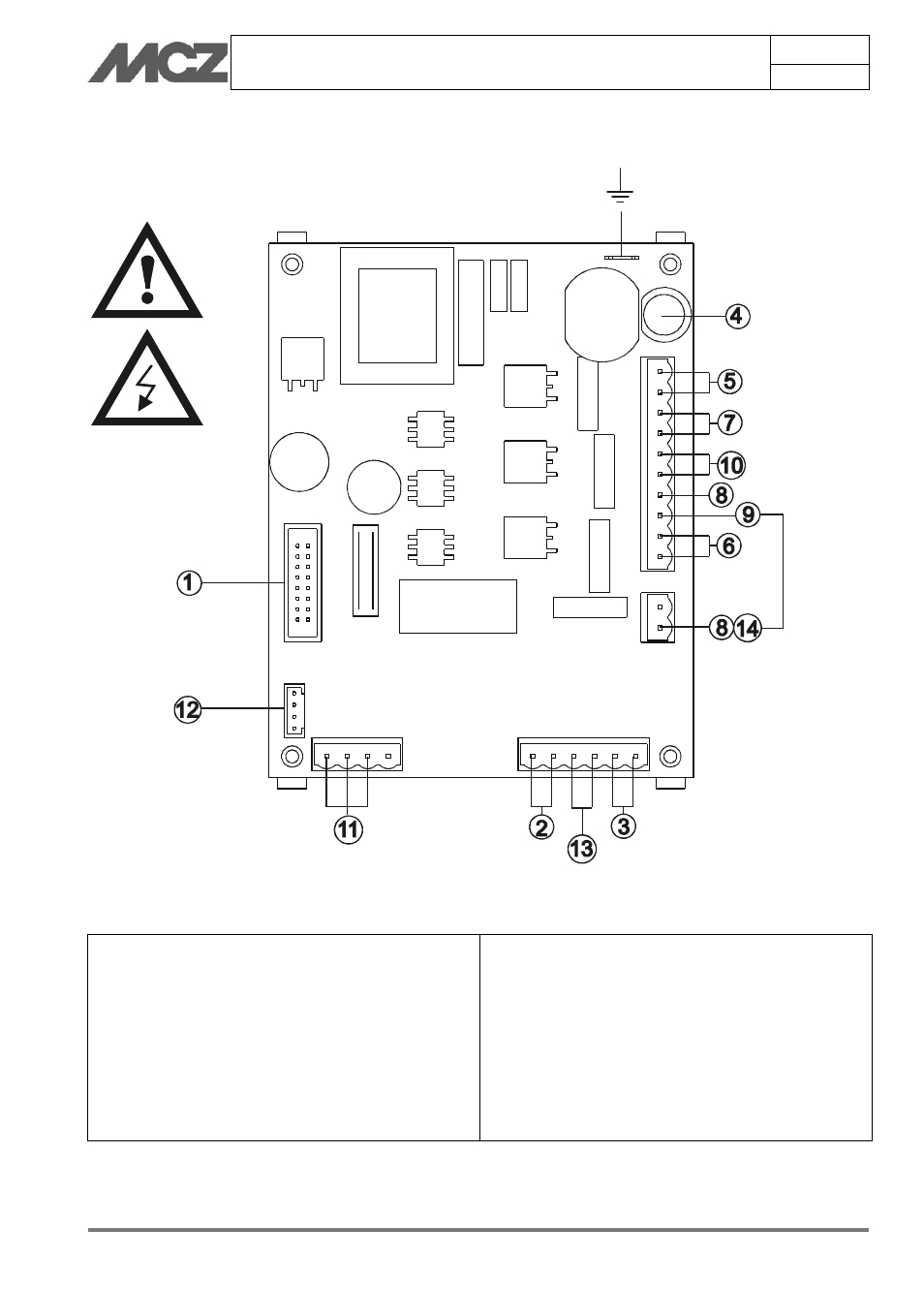

9. SCHÉMAS ÉLECTRIQUES
LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de commande
2. Sonde ambiante
3. Sonde fumées rouge + bleue -
4. Fusible
5. Interrupteur
6. Bougie
7. Ventilateur expulsion fumées 8. Motoréducteur
9. Thermostat à contact
10. Ventilateur air
11. Contrôle des tours du ventilateur d'expulsion des
fumées blanc/rouge/noir ou bleu
12. Chronothermostat
13. Thermostat ambiant
14. Pressostat
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
