MCZ Face Manuel d'utilisation
Page 21
POÊLE À PELLETS (ou GRANULÉS DE BOIS)
Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI
page
21
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
3.3.
MONTAGE DE L'HABILLAGE
3.3.1. POELE KAIKA
Positionner le dessus en acier “A” et le fixer avec les quatre vis fournies
“D” et “E” (deux à droite et deux à gauche) du bas vers le haut.
Enlever le profil arrière “C” déjà fixé sur le poêle avec les trois vis “F”,
“G” et “H”.
Prendre le côté “B” et l'insérer, au niveau des orifices, sur les chevilles
“M” et “N” prévues sur la partie avant du poêle.
Fixer le côté “B” avec la vis en haut “L”.
Maintenant, remonter le profil “C” en le fixant avec les trois vis “F”, “G”
et “H” à la structure et au côté “B” en acier.
A
B
C
D
E
F
G
L
H

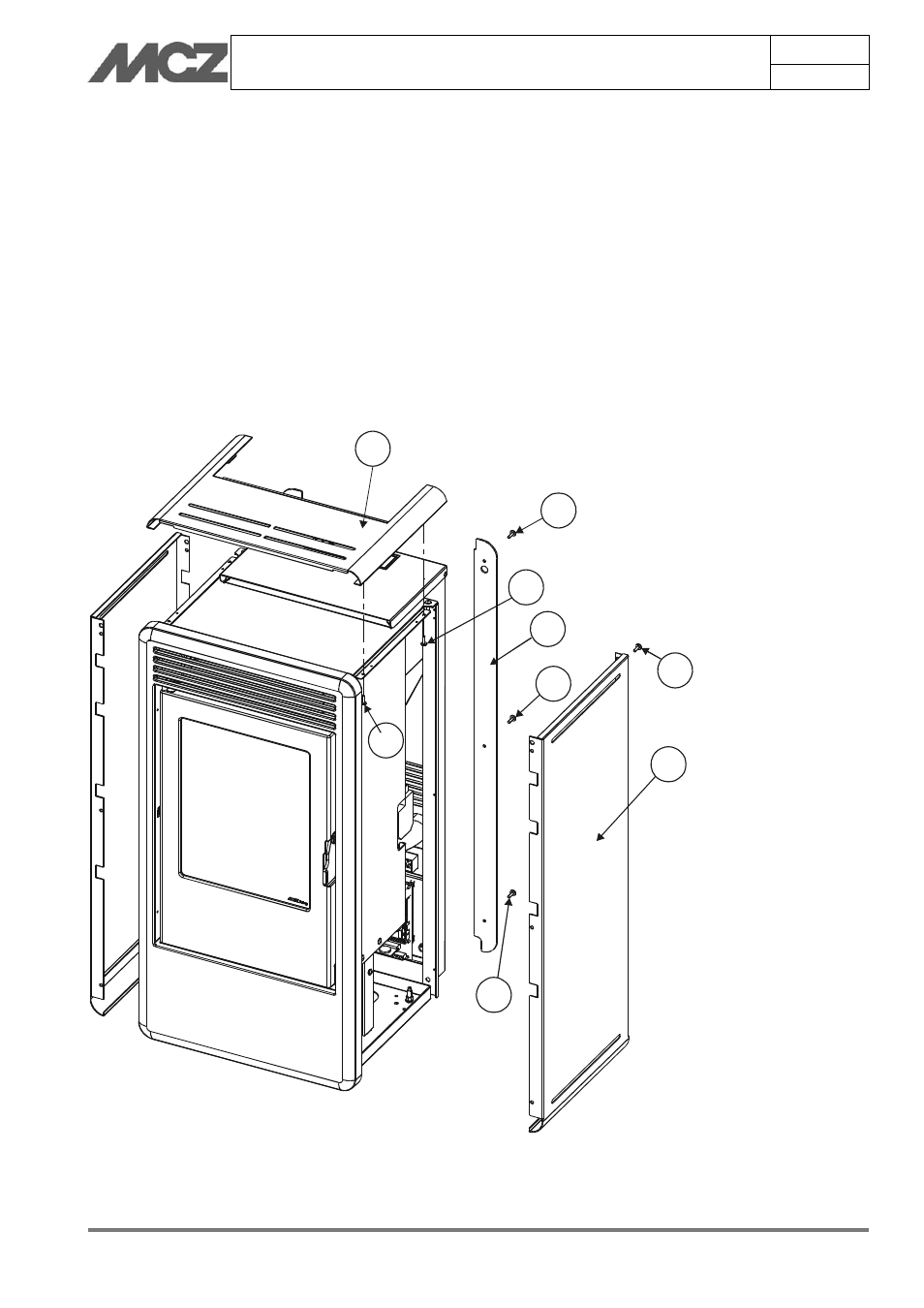

Figure 4 – Montage côtés poêle Kaika
