1) To install glass panels:

Side Panels: Insert glass panel inside cage. Place glass panel

against side frame of cage. Raise glass panel up slightly

and lower bottom edge of glass panel into bottom

channel.

Place short side of bracket up against top of glass and

long side of bracket up against inside top of cage. Align

hole in long side of bracket with hole on top of inside of

cage. Thread screw onto hole. Tighten screw making sure

short side of bracket remains flat against glass. (DO NOT

over tighten screw.)

Door glass panel: Open door of fixture by raising latch on door

upwards. From outside edge of door slide glass panel into

top and bottom channels on door.

2) Insert recommended bulbs.

3) Lower cage down onto fixture base. Align holes along bottom

edge of cage with holes in base.

4) From inside cage, thread screws down through holes in cage

and into holes in fixture base. Tighten screws to secure cage to

base.

5) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work

without shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home.

Place the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker

switch(s), that control the power to the fixture or room that

you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to

be replaced has a switch or pull chain, place those in the

“OFF”

position.

6) Slip fixture over post and mark position of mounting holes in post.

7) Remove fixture from post.

8) Drill 3/16” dia holes in post at positions marked .

9) If fixture is provided with ground wire, connect fixture ground

wire to outlet box ground wire with wire connector. (Not provided).

Never connect ground wire to black or white power supply wires.

10) Make wire connections (connectors not provided). Reference

chart below for correct connections and wire accordingly.

11) Slip fixture over post and secure in place using provided

screws. Screws should slip into holes drilled in post.

1) Pour installer les panneaux vitré:

Panneaux latéraux: Insérer le panneau vitré dans la cage.

Placer le panneau vitré contre le cadre latéral de la cage.

Soulever légèrement le panneau vitré et abaisser son bord

inférieur dans le canal inférieur.

Placer le côté court du support contre la partie supérieure

du verre et le côté long du support contre la partie interne

de la cage. Aligner le trou situé sur le côté long du support

au trou situé en haut à l’intérieur de la cage. Installer la vis

dans le trou. Serrer la vis en garantissant que le côté court

du support est bien à plat contre le verre. (NE PAS serrer

avec

excès).

Panneau vitré pour la porte: Ouvrir la porte du luminaire en

soulevant le loquet de la porte vers le haut. Depuis le bord

externe de la porte, glisser le panneau vitré dans les

canaux supérieurs et inférieurs sur la porte.

2) Introduire les ampoules recommandées.
3) Abaisser la cage sur la base du luminaire. Aligner les trous

situés en bas de la cage aux trous situés dans la base.

4) Depuis l’intérieur de la cage, serrer les vis dans les trous de la

cage et dans les trous de la base du luminaire. Serrer les vis

pour fixer la cage à la base.

Date Issued: 10/25/13

IS-49388-CB

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

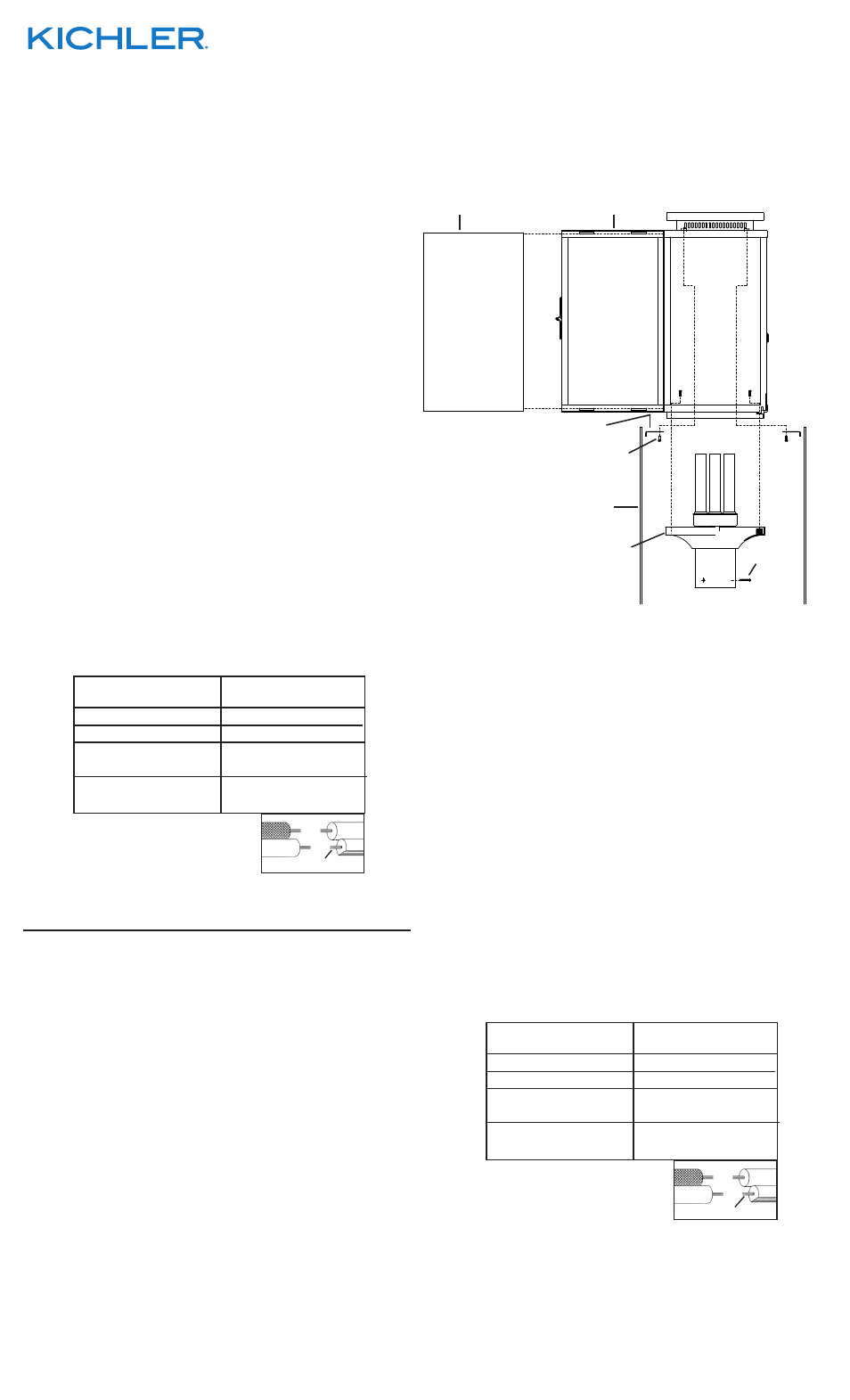

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

SCREW

VIS

5) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou d’une

chaîne connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

6) Passer le luminaire par dessus le support et marquer un repère

pour les trous de montage sur le support.

7) Enlever le luminaire du support.
8) Percer des trous de 1/8 po sur chacun des repères du support.
9) Si luminaire est fourni a vec un fil de mise à la terre, le connecter

à la boîte de sortie de courant de mise à la terre avec un

serre-fils (non fourni). Ne jamais connecter un fil de mise à la

terre aux fils d’alimentation noir ou blanc.

10) Connecter les fils (connecteurs non fournis). Se porter au

tableau ci-dessous pour faire les connexions.

11) Faire glisser le luminaire sur le support et fixer à l’aide des vis.

Les vis doivent s’ajuster correctement dans les trous du

support.

SCREW

VIS

DOOR

PORTE

GLASS PANEL

PANNEAU VITRÉ

GLASS PANEL

PANNEAU VITRÉ

BRACKET

SUPPORT

FIXTURE BASE

BASE

CAGE
