1) Lower metal ring down into cage. Set metal ring into bottom

of cage.

2) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work

without shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home.

Place the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker

switch(s), that control the power to the fixture or room that

you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to

be replaced has a switch or pull chain, place those in the

“OFF”

position.

3) Slip fixture over post and mark position of mounting holes in post.
4) Remove fixture from post.
5) Drill 3/16” dia holes in post at positions marked .
6) If fixture is provided with ground wire, connect fixture ground

wire to outlet box ground wire with wire connector. (Not provided).

Never connect ground wire to black or white power supply wires.

7) Make wire connections (connectors not provided). Reference

chart below for correct connections and wire accordingly.

8) Slip fixture over post and secure in place using provided

screws. Screws should slip into holes drilled in post.

9) Insert recommended bulb.
10) Lower glass down into cage.

11) Set roof down on top of cage.
12) From the underside of the edge of the cage, thread ball
studs up through holes in edge of cage and into holes in
roof. Tighten ball studs to secure roof in place.

1) Abaisser l’anneau métallique vers le bas dans la cage.

Régler l’anneau métallique dans le fond de la cage.

2) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile.

Mettre l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou d’une

chaîne connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

3) Passer le luminaire par dessus le support et marquer un repère

pour les trous de montage sur le support.

4) Enlever le luminaire du support.
5) Percer des trous de 1/8 po sur chacun des repères du support.
6) Si luminaire est fourni a vec un fil de mise à la terre, le connecter

à la boîte de sortie de courant de mise à la terre avec un

serre-fils (non fourni). Ne jamais connecter un fil de mise à la

terre aux fils d’alimentation noir ou blanc.

7) Connecter les fils (connecteurs non fournis). Se porter au

tableau ci-dessous pour faire les connexions.

Date Issued: 10/18/13

IS-49459-CB

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

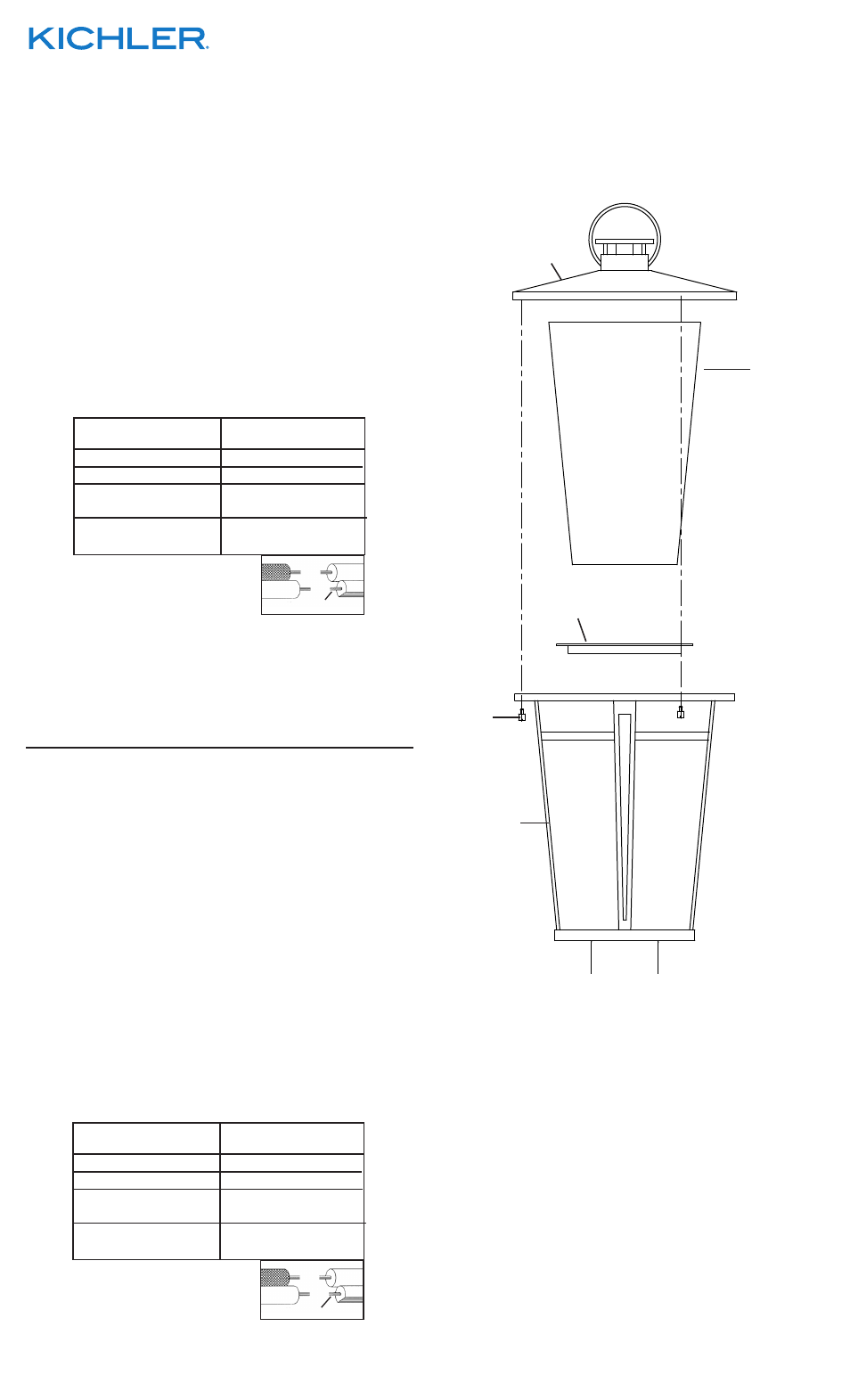

ROOF

TOIT

CAGE

GLASS

VERRE

BALL STUD

GOUJON À BILLE

8) Faire glisser le luminaire sur le support et fixer à l’aide des vis.

Les vis doivent s’ajuster correctement dans les trous du

support.
9) Introduire l’ampoule recommandée.
10) Abaisser le verre dans la cage.
11) Ensemble toit sur le dessus de la cage.
12) Du dessous du bord de la cage, passer les goujons à bille

par les trous situés sur le bord de la cage puis dans les

trous situés dans le toit. Serrer les goujons à bille pour fixer

le toit.
