INSTRUCTIONS D’INSTALLATION AVEC MONTAGE SUR PILIER

1) Démonter la coupelle du poteau du luminaire en enlevant l’écrou et les

rondelles à l’intérieur de la coupelle de montant. (Voir la FIG 1)

2) En se servant de la sangle de montage du pilier comme gabarit, marquer

la position des trous de montage.

3) Préparer la surface de montage pour le matériel approprié (non fourni) aux

endroits marqués au cours de l’étape 2. Fixer la sangle de montage sur à

la surface.

4) Fixer la plaque de montage sur la partie inférieure du luminaire à l’aide de

l’écrou et des rondelles retirés au cours de l’étape 1. (Voir la FIG 2)

5) COUPER L’ALIMENTATION SECTEUR.

IMPORTANT: TOUJOURS couper l’électricité avant de commencer le

travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui

contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle

le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à

remplacer est doté d’un interrupteur ou d’une chaîne connectée à

l‘interrupteur, placer ces éléments en position d’Arrêt.

6) Connecter le fil de mise à la terre du luminaire au fil de mise à la terre de

la source avec le capuchon de connexion (non fourni). Ne jamais

connecter le fil de terre aux fils d’alimentation blancs ou noirs.

7) Connecter les fils (connecteurs non fournis). Se reporter au tableau

ci-dessous pour faire les connexions.

8) Placer le luminaire vers le bas sur la snagle de montage. Enfiler les vis

dans les trous sur le côté du luminaire et dans la sangle de montage.

Serrer les vis pour fixer le luminaire en place.

9) Installer l’ampoule recommandée.

10) Abaisser le verre pour le placer sur la douille. Placer la partie inférieure

du verre dans la coupelle sur base du luminaire. Tourner soigneusement

le verre pour le bloquer. (NE PAS serrer avec excès).

11) Placer le toit sur le dessus du luminaire,

12) Visser les vis à travers les trous dans le toit et dans le lumianire. Serrer

les vis pour fixer le toit sur le lumianire.

13) La surface de montage doit être propre, sèche, plate et de 0,6cm plus

épaisse que le bas du luminaire sur tous les côtés. Tout écart entre la

surface de montage et le luminaire dépassant de 0,5 cm doit être rectifié

selon les besoins.

14) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour où le

bas du luminaireentre en contact avec la surface de montage pour

empêcher l’eau de passer dans le compartiment du câblage.

Date Issued: 5/11/12

IS-49478-CB

PIER MOUNT INSTALLATION INSTRUCTIONS

1) Disassemble the post cup from the fixture by removing hexnut and washers

from inside post cup. (See FIG 1)

2) Using pier mount mounting strap as a template mark position of mounting

holes.

3) Prepare mounting surface for appropriate hardware (not provided) at

locations marked in step 2. Attach mounting strap to surface.

4) Attach mounting plate to bottom of fixture using the hexnut and washers

from step 1. (See FIG 2)

5) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work without

shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home. Place

the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),

that control the power to the fixture or room that you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to be

replaced has a switch or pull chain, place those in the “OFF”

position.

6) Connect fixture ground wire to ground wire from source with wire connector

(not provided). Never connect ground wire to black or white power supply

wire.

7) Make wire connections (connectors not provided). Reference chart below

for correct connections and wire accordingly.

8) Place fixture down over mounting strap. Thread screws into holes on side

of fixture and into mounting strap. Tighten screws to secure fixture in place.

9) Insert recommended bulb.

10) Lower glass down over socket. Fit bottom of glass inside cup on fixture

base. Carefully turn glass to secure glass in place. (DO NOT over tighten.)

11) Set roof down on top of fixture.

12) Thread screws down through holes in roof and into fixture. Tighten

screws to secure roof in place.

13) Mounting surface should be clean, dry, flat and 1/4” larger then the bottom

of the fixture on all sides. Any gaps between the mounting surface and the

fixture exceeding 3/16” should be corrected as required.

14) With silicone caulking compound, caulk completely around where bottom

of fixture meets mounting surface to prevent water from seeping into wiring

compartment.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

SEE OTHER SIDE FOR POST MOUNT INSTALLATION

INSTRUCTIONS

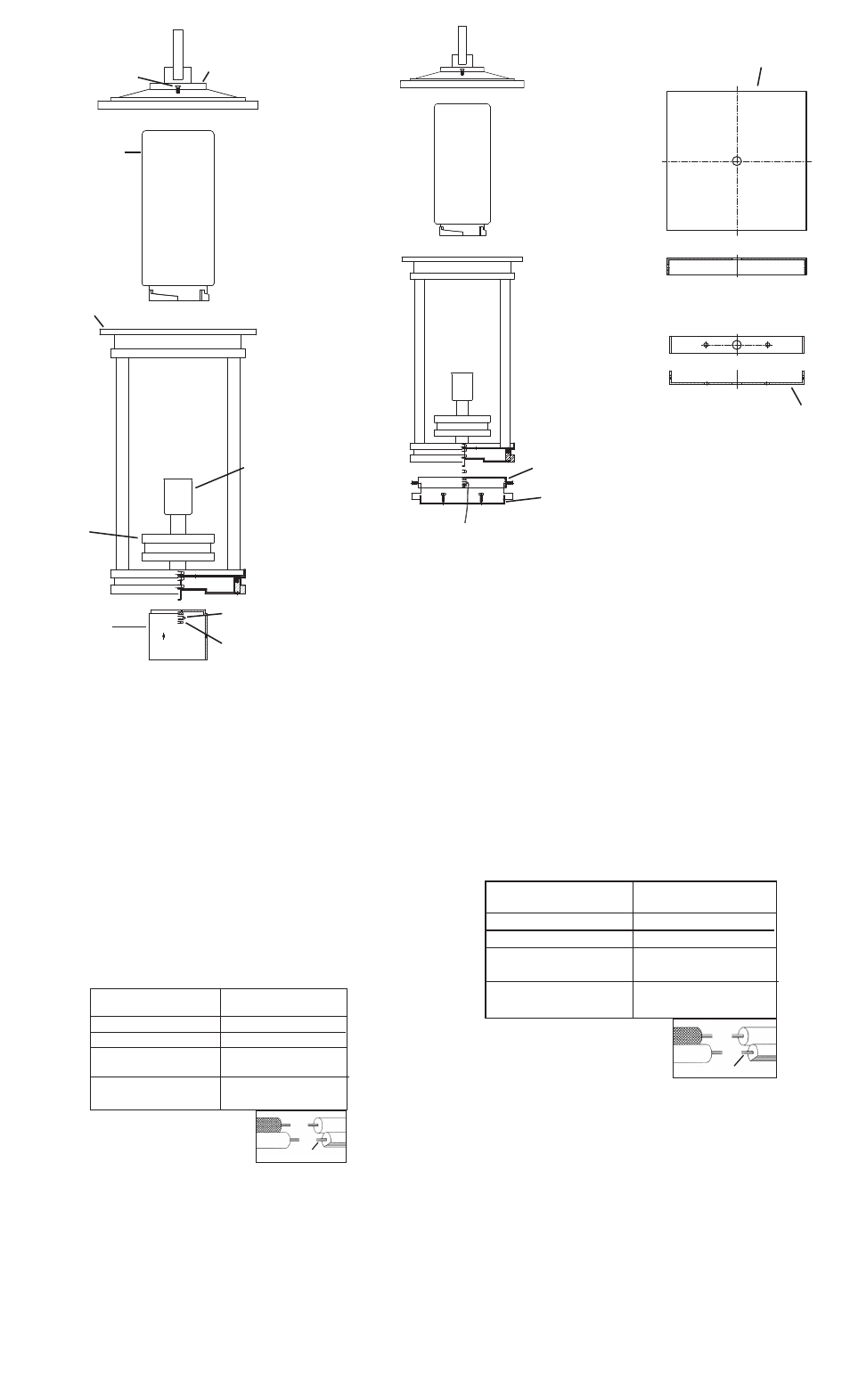

FIG. 1

FIG. 2

POST CUP

COUPELLE DU

POTEAU

HEXNUT

ECROU HEXAGONAL

WASHER

RONDELLE

MOUNTING STRAP

SANGLE DE MONTAGE

MOUNTING PLATE

PLAQUE DE MONTAGE

MOUNTING STRAP

SANGLE DE MONTAGE

MOUNTING PLATE

PLAQUE DE MONTAGE

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

FIXTURE

LUMINAIRE

GLASS

VERRE

CUP

COUPELLE

SCREW

VIS

ROOF

TOIT

SOCKET

DOUILLE
