1) Pour installer les panneaux vitrés: Depuis la partie supérieure

de la cage, abaisser le panneau vitré dans le luminaire.

Placer le bord inférieur du verre dans le canal le long de la

partie inférieure à l’intérieur de la cage. Appuyer le panneau

de verre à l’intérieur de la cage. Placer le support à

l’intérieur de la cage. Aligner le trou dans le support au trou

trou sur le bord supérieur de la cage au-dessus du panneau

vitré. Passer la vis par le trou dans le support et dans le trou

dans la cage. Maintenir la partie inférieure du support

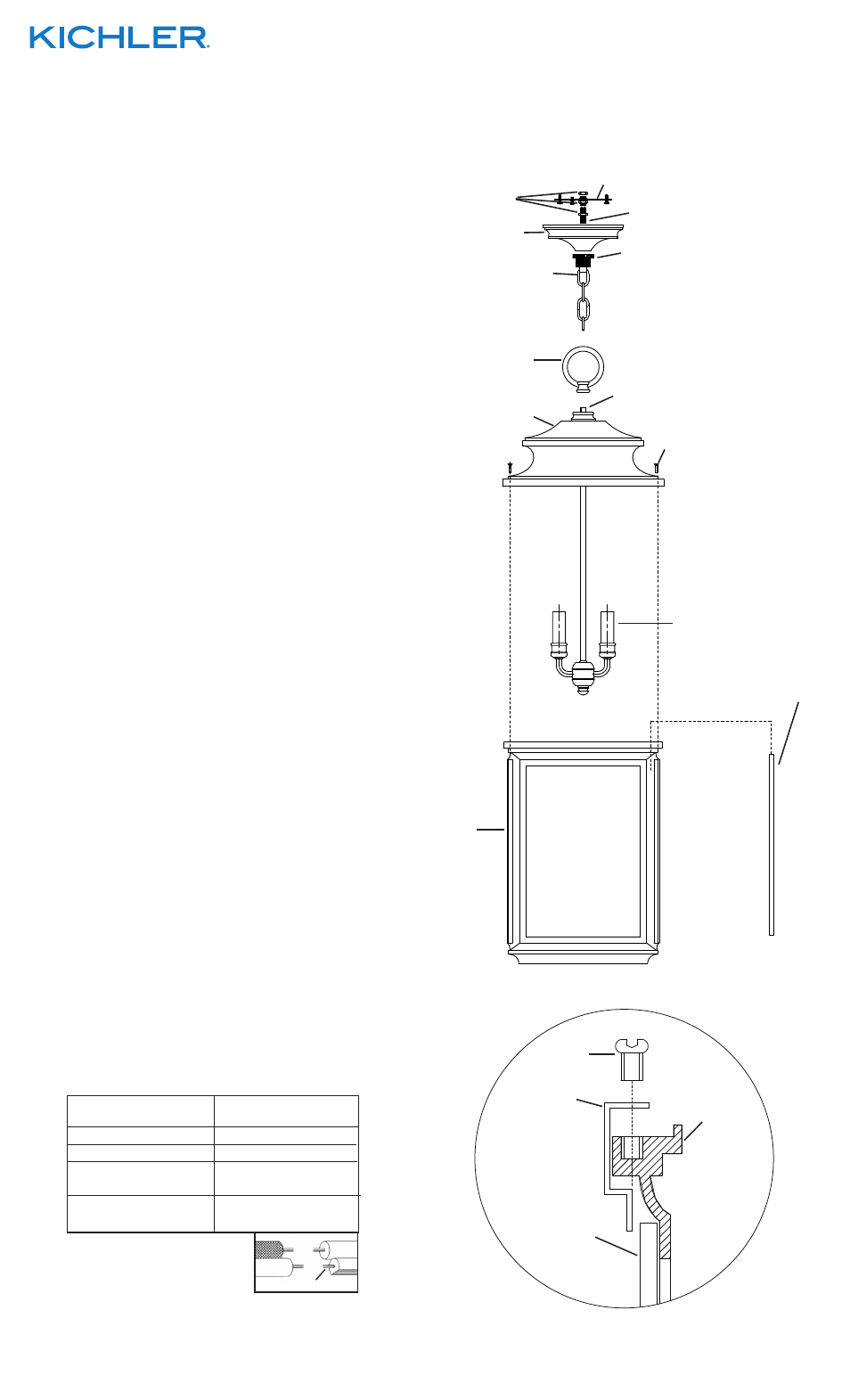

légèrement appuyée contre le panneau vitré. (Voir la FIG. 2

pour de plus amples informations sur l’installation du

panneau vitré). Répéter ces étapes pour les autres

panneaux vitrés.

2) Introduire l’ampoule recommandée.
3) Installer le toit vers le bas sur le dessus de la cage de

montage de la groupe de douille à l’intérieur de la cage.

4) Passer les vis à travers les trous le long du bord supérieur

du toit et dans les trous de la cage. Serrez les vis pour fixer

le toit en place.

5) Vissez la boucle sur le tube fileté sur le dessus du toit.
6) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de com

mencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou

d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

7) Visser le tube fileté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).

Fixer avec un écrou hexagonal.

8) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

9) Connecter la patte de fixation à la boîte de jonction.
10) Dévisser la bague filetée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de filetage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.
11) Une fois bien positionné, serrer les deux écrous hexagonaux,

supérieur et inférieur, contre le dessous et le dessus de la

sangle de montage.

12) Glisser le cache sur le collier-écrou et enfiler sur la bague

filetée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague filetée et laisser

glisser le cache et la bague filetée.

13) Entrelacer le fil électrque et le fil de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le fil dans la bague filetée, le

cache, le collier-écrou, le tube fileté et la boîte de jonction.

14) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.
15) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

16) Placer le cache au plafond.
17) Fixer le cache en serrant la bague filetée sur le collier-écrou.

Date Issued: 10/25/13

IS-49505-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
