1) Acheminer le fil du luminaire par la tige et visser la tige dans
l’accouplement sur le dessus du corps de luminaire.
REMARQUE : appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
2) Acheminer le fil du luminaire par les tiges restantes et visser
les tiges ensemble.
3) Pour les plafonds inclinés - avec un tourillon: acheminer le
fil du luminaire par le pivot et visser le pivot en haut de la
dernière tige.
4) Visser un petit tube fileté dans l’extrémité de la rotule.
5) Faire passer le tube fileté sur l’extrémité de l’jusqu’à rotule
dans le trou du cache.
6) Passer d’abord une rondelle plate puis une rondelle de
blocage sur chaque extrémité du tube fileté sortant de
l’intérieur du cache. Placer l’écrou hexagonal sur le tube
fileté. Resserrer l’écrou hexagonal pour fixer le pivot au cache.
PRENEZ NOTE de la direction de la rotule conformément
au plafond.
7) Sans tourillon : Enfiler le tube petite filetée dans l’extrémité
de la tige dernière.
8) Faire passer le tube fileté sur l’extrémité de la tige dans le
trou dans le cache.
9) Passer la rondelle de blocage sur le tube fileté sortant de
l’intérieur du cache.Visser l’écrou hexagonal sur le tube
fileté. Serrer l’écrou hexagonal pour garantir la tige à la
cache.
10) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
11) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
12) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
13) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
14) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
15) Visser les boules sur les vis de fixation. Resserrer les boules
pour fixer le luminaire au plafond.
16) Soulever le cache en verre interne jusqu’au luminaire.
Passer le trou dans le cache en verre sur la douille.
17) Placer la harpe dans le cache en verre interne. Passer le
grand trou dans la harpe sur la douille.
18) Serrer l’anneau de la douille sur la douille. Visser l’anneau de
la douille pour fixer le verre. (NE PAS serrer avec excès).
19) Introduire l’ampoule recommandée. ATTENTION: NE PAS
toucher l’ampoule à main nue. Si la peau entre en contact
avec l’ampoule, nettoyer l’ampoule avec de l’alcool dénaturé
et un tissu non pelucheux.
20) Passer le manchon de verre sur la lampe.
21) Soulever le cache externe jusqu’au luminaire. Placer le
cache externe sur le cache interne.
22) Soulever le diffuseur en verre jusqu’au luminaire. Aligner le
trou dans le diffuseur avec le trou en bas de la harpe.
23) Placer l’ornement dans le diffuseur en verre et dans le trou
de la harpe. Resserrer l’ornement pour fixer le diffuseur en
verre. (NE PAS serrer avec excès).
Date Issued: 9/21/12 IS-65389-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
4

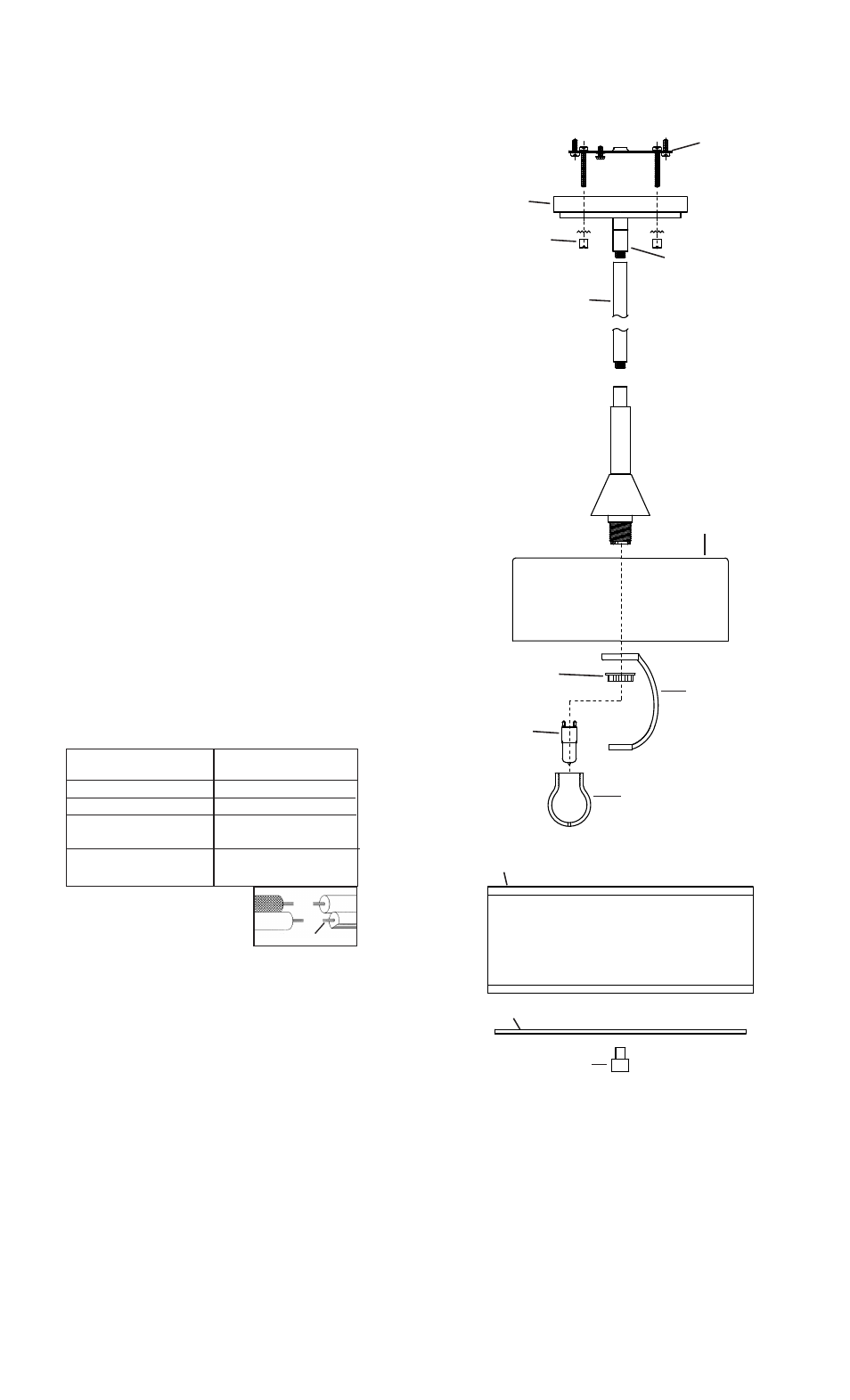

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
STEM
TIGE
SWIVEL
ROTULE
3
FINIAL
ORNEMENT
INNER GLASS SHADE
CACHE EN VERRE INTERNE
HARP
HARPE
SOCKET RING
ANNEAU DE AL DOUILLE
BULB
L’AMPOULE
GLASS SLEEVE
MANCHON DE VERRE
OUTER SHADE
CACHE EXTERNE
GLASS DIFFUSER
DIFFUSEUR EN VERRE
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
