1) Turn off power.

IMPORTANT: Before you start, neVer attempt any work without

shutting off the electricity until the work is done.

a)

Go to the main fuse, or circuit breaker, box in your home. place

the main power switch in the “off” position.

b)

unscrew the fuse(s), or switch “off” the circuit breaker switch(s),

that control the power to the fixture or room that you are working on.

c)

place the wall switch in the “off” position. If the fixture to be

replaced has a switch or pull chain, place those in the “off”

position.

2) find the appropriate threaded holes on mounting

strap. Assemble mounting screws into threaded holes.

3) Attach mounting strap to outlet box. (Screws not provided). Mounting

strap can be adjusted to suit position of fixture.

4) Make wire connections (connectors not provided.)

reference chart below for correct connections and wire accordingly.

5) push fixture to wall, carefully passing mounting screws through holes.

6) Secure fixture to wall using threaded balls.

7) Insert recommended bulb.

8) pass threaded stud on top of bottom trim through hole in bottom of shade.

9) place lockwasher over threaded stud protruding from inside of shade.

10) Thread hexnut onto threaded stud. Tighten hexnut to secure trim to shade.

11) place shade over socket.

12) pass holes in bracket over threaded studs on backpan.

13) Screw ball knobs onto threaded studs. Tighten ball knobs to secure shade

to backpan.

1) Couper le CourAnT éleCTrIque.

IMPORTANT: TouJourS couper l’électricité avant de commencer le

travail.

a)

localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b)

Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui

contrôlent l’alimentation vers le luminaire ou la pièce dans

laquelle le travail est effectué.

c)

Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à

remplacer est doté d’un interrupteur ou d’une chaîne connectée à

l‘interrupteur, placer ces éléments en position d’Arrêt.

2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis

de montage dans les trous filetés.

3) Visser la barrette de montage à la boite de jonction. (Vis non fournies).

la barrette de montage peut etre ajustée pour convenir à la position de

l’applique.

4) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-

dessous pour faire les connexions. plaquer l’applique contre le mur, en

passant soigneusement les vis de montage dans les trous.

5) plaquez l’applique contre le mur, en passant soigneusement les vis de

montage dans les trous.

6) fixer l’applique conre le mur avec les rondelles et les boules filetées.

7) Introduire l’ampoule recommandée.

8) faire passer le goujon fileté par la partie supérieure de la garniture

inférieure à travers le trou au bas de l’abat-jour.

9) placer la rondelle de frein par-dessus le goujon fileté qui dépasse de

l’intérieur de l’abat-jour.

10) enfiler l’écrou hexagonal au goujon fileté. Serrer l’écrou hexagonal afin

de fixer la garniture à l’abat-jour.

11) placer l’abat-jour sur la douille.

12) faire passer les trous dans la crosse par-dessus les goujons filetés du

panneau arrière.

13) enfiler les pivots à rotule sur les goujons filetés. Serrer les pivots à

rotule pour bien fixer l’abat-jour au panneau arrière.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

MounTInG STrAp

ColllIer De fIxATIon

Date Issued: 3/12/10

IS-69094-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

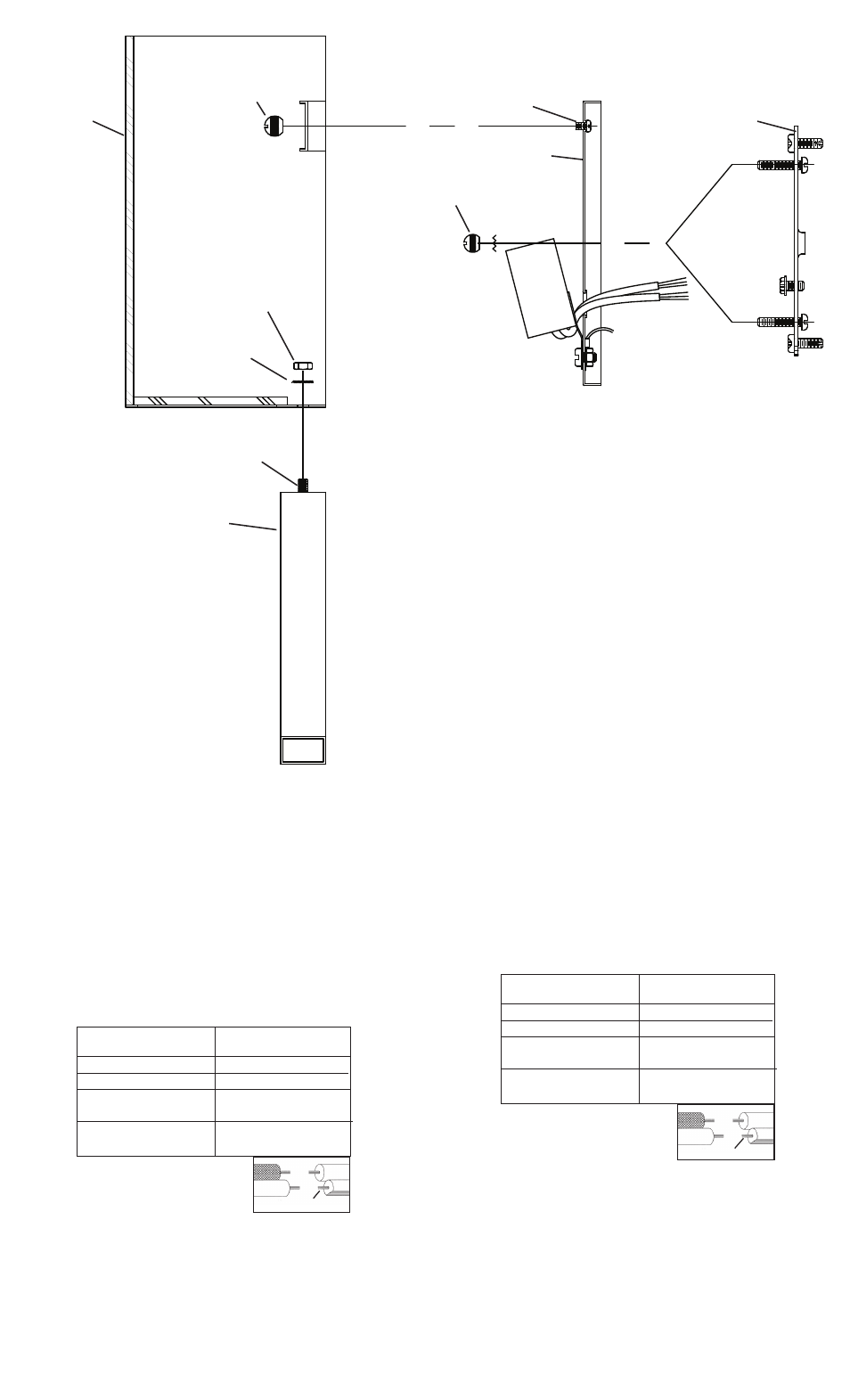

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

ShADe

ABAT-Jour

ThreADeD BAll

BouleS fIleTé

BACkpAn

plAque ArrIère

BoTToM TrIM

GArnITure InférIeure

hexnuT

eCrou hexAGonAl

loCkwASher

ronDelle De freIn

BAll knoB

pIVoT à roTule

ThreADeD STuD

GouJon fIleTé

ThreADeD STuD

GouJon fIleTé
