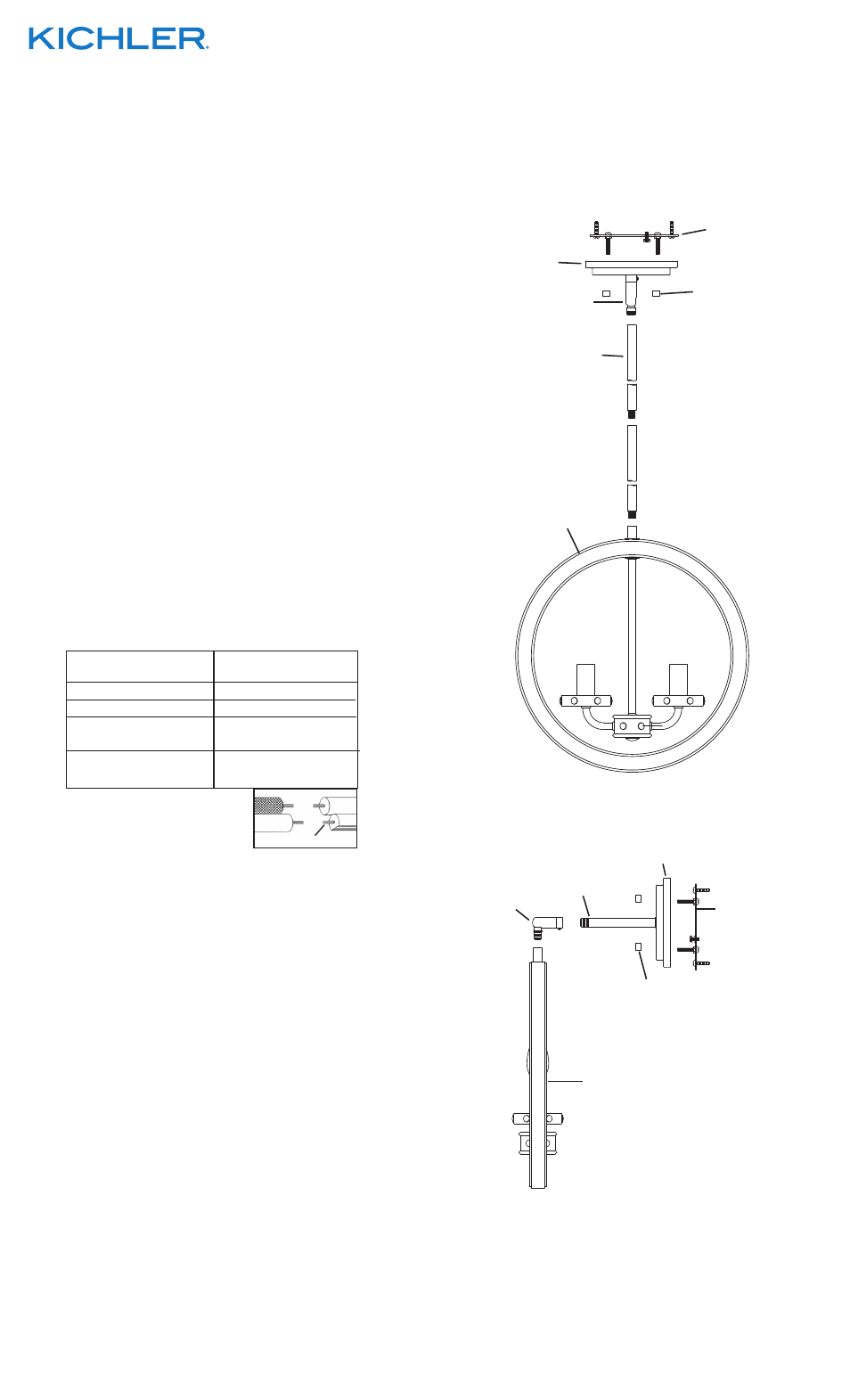

INSTRUCTIONS POUR INSTALLATION PAR TIGE VERTICALE

PRENEZ NOTE de la direction de la rotule conformément

au plafond.

1) Visser la tige centrale dans la partie supérieure du luminaire.

2) Passer le fil de la tige centrale à travers la tige et visser la

tige vers le haut de la tige centrale.

REMARQUE : appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

3) Passer le fil du luminaire par le pivot et visser le pivot sur

l’extrémité de la dernière tige.

4) Passer le trou dans le cache par dessus l’extrémité du pivot.

5) Depuis l’intérieur du cache, passer la rondelle de blocage

sur l’extrémité du tube fileté sur l’extrémité du pivot sortant

de l’intérieur du cache.

6) Visser l’écrou hexagonal sur l’extrémité du tube fileté.

Resserrer l’écrou hexagonal pour fixer le cache au luminaire.

7) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

8) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

9) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

10) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

11) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

12) Visser les boutons moletés sur les vis de fixation. Resserrer

les boutons moletés pour fixer le luminaire au plafond.

INSTRUCTIONS POUR UNE INSTALLATION MURALE

1) Introduire l’extrémité de la tige 3,75 po avec la bille dans le

trou du cache.

2) Depuis l’intérieur du cache, passer la rondelle de blocage

sur l’extrémité du tube fileté sur l’extrémité de la tige sortant

de l’intérieur du cache.

3) Visser l’écrou hexagonal sur l’extrémité du tube fileté. Serrer

l’écrou hexagonal pour fixer la tige sur le cache.

4) Passer le fil du luminaire par le pivot et visser le pivot dans

l’accouplement en haut du luminaire.

5) Passer le fil du luminaire par la tige sur le cache puis par le

trou dans le cache.

6) Visser le pivot sur l’extrémité de la tige sur le cache.

7) Effectuer les étapes de 7 à 12 selon les instructions pour

installation en chute avec la tige.

Date Issued: 10/4/13

IS-43328-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre
