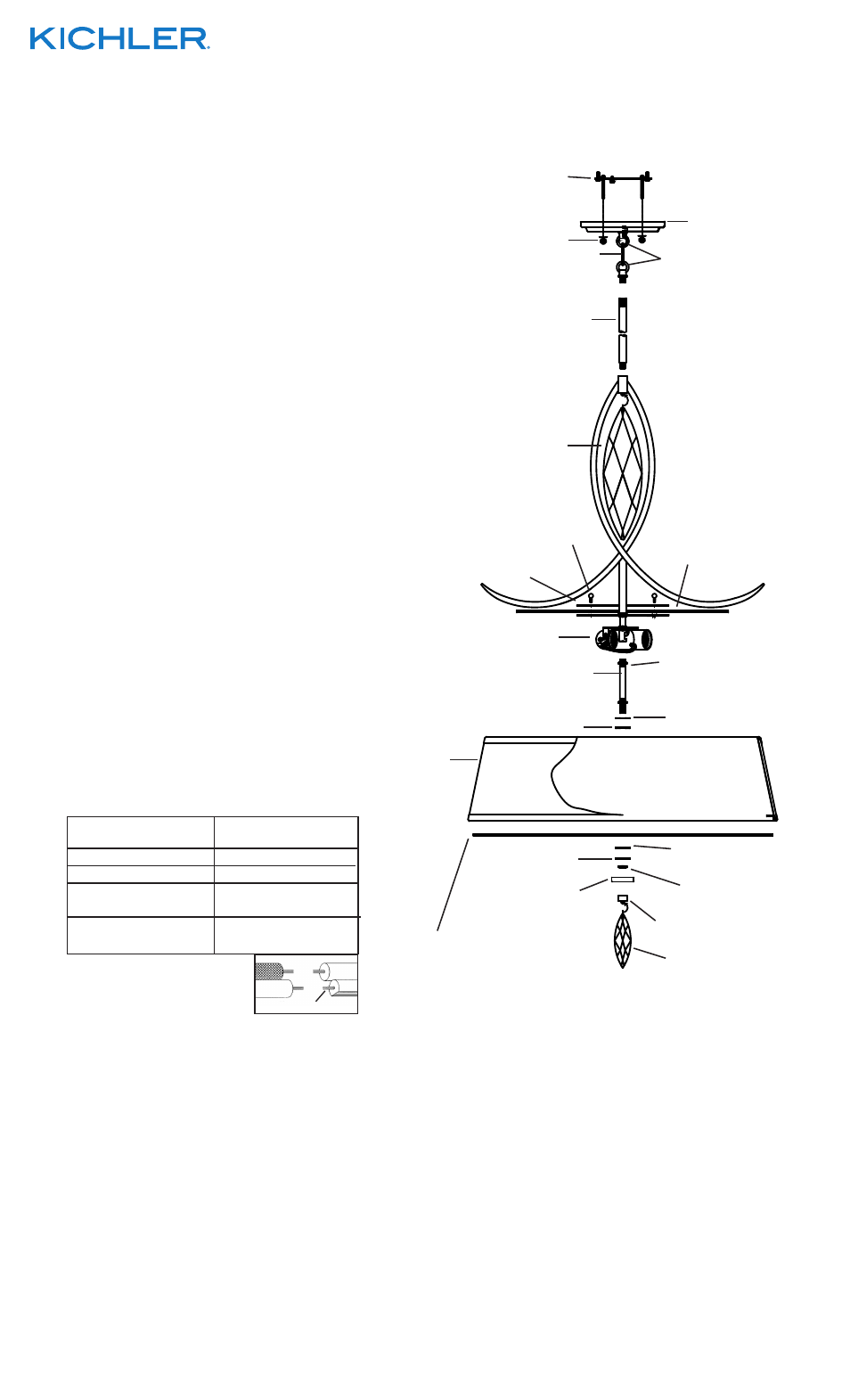

1) Passer le fil du luminaire depuis l’accouplement situé sur la

partie supérieure du groupe de douilles par l’extrémité du

long tube fileté. Visser l’extrémité du long tube fileté dans

l’accouplement.

2) Passer le fil du luminaire par le long tube. Abaisser le long

tube sur le long tube fileté en haut du luminaire.

3) Passer le fil du luminaire par le trou situé dans

l’accouplement. Visser l’accouplement sur l’extrémité du

tube fileté sortant du long tube fileté.

4) Passer le fil de l’accouplement par la tige. Visser l’extrémité

de la tige dans l’accouplement.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

5) Passez le fil dans les tiges restantes et vissez les tiges

ensemble.
6) Visser un petit tube fileté dans l’extrémité de chaque boucle.

7) Passez le fil du luminaire dans la première boucle. Attachez

la boucle à l’extrémité de la tige supérieure.

8) Passer le fil du luminaire à travers la seconde boucle et à

travers le trou dans l’abat-jour.

9) Passer le tube fileté à l’extrémité de la seconde bouche par

le trou situé dans le cache.

10) Passer le fil du luminaire à travers le trou dans la rondelle

blocage. Visser la rondelle de blocage su le tube fileté

sortanat de l’intérieur du cache.

11) Passer le fil du luminaire à travers le trou dans l’ecrou

hexagonal. Visser l’écrou hexagonal sur le tube fileté.

12) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

13) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

14) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

15) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

16) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

17) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

18) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

19) Dévisser les goujons à bille fixant les plaques de retenue

au-dessus du groupe de douilles. Enlever les deux plaques de

retenue.
20) Abaisser une moitié du diffuseur en verre supérieur vers le bas

sur le support dans le centre du luminaire au-dessus du groupe

de douilles.

21) Poser une plaque de retenue en haut du diffuseur en verre

supérieur. Aligner les trous dans la plaque de retenue aux trous

situés dans le diffuseur en verre supérieur.

22) Serrer l’extrémité d’un goujon à bille dans le trou de la plaque

de retenue et dans le diffuseur en verre supérieur. Serrer

soigneusement le goujon à bile pour fixer la plaque de retenue

et le diffuseur en verre supérieur. (NE PAS serrer avec excès).

23) Répéter les étapes de 21 à 23 pour l’autre diffuseur en verre

supérieur et la plaque de retenue.

24) Vissez l’extrémité du tube fileté avec l’écrou dans le trou dans

le bas du groupe de douille.

25) Visser l’ecrou hexagonal sur le tube fileté.

Date Issued: 10/3/14

IS-43566-CB
