IMPORTANTES CONSIGNES DE SÉCURITÉ
UNE AMPOULE ALLUMÉE EST BRÛLANTE !
AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE
BLESSURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à
l’aide de l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est
ressentie sur la peau. (La lumière est intense et peut provoquer
des coups de soleil).
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir les matériaux à l’écart d’une ampoule pour éviter qu’ils
ne brûlent.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale
indiquée (watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu
doux. L’huile de la peau peut endommager l’ampoule.
PRENEZ NOTE de la direction de la rotule conformément
au plafond.
1) Passer le trou dans le verre sur la douille.
2) Vissez l’anneau de la douille sur la douille. Serrer l’anneau
de la douille pour fixer le verre en place. (NE PAS serrer
avec excès).
3) Abaisser l’abat-jour vers le bas sur le luminaire. Monter
l’abat-jour sur le verre.
4) Visser la tige centrale dans la partie supérieure du luminaire.
5) Passer le fil de la tige centrale à travers la tige et visser la
tige vers le haut de la tige centrale.
REMARQUE : appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
6) Acheminer le fil du luminaire par les tiges restantes et visser
les tiges ensemble.
7) Acheminer le fil du luminaire par le pivot et visser le pivot en
haut de la dernière tige.
8) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
9) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
10) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
11) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
12) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
13) Visser les boutons moletés sur les vis de fixation. Resserrer
les boutons moletés pour fixer le luminaire au plafond.
14) Introduire l’ampoule recommandée. ATTENTION: NE PAS
toucher l’ampoule à main nue. Si la peau entre en contact
avec l’ampoule, nettoyer l’ampoule avec de l’alcool dénaturé
et un tissu non pelucheux.
15) Passer le manchon de verre sur la lampe.
Date Issued: 8/30/13 IS-43442-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

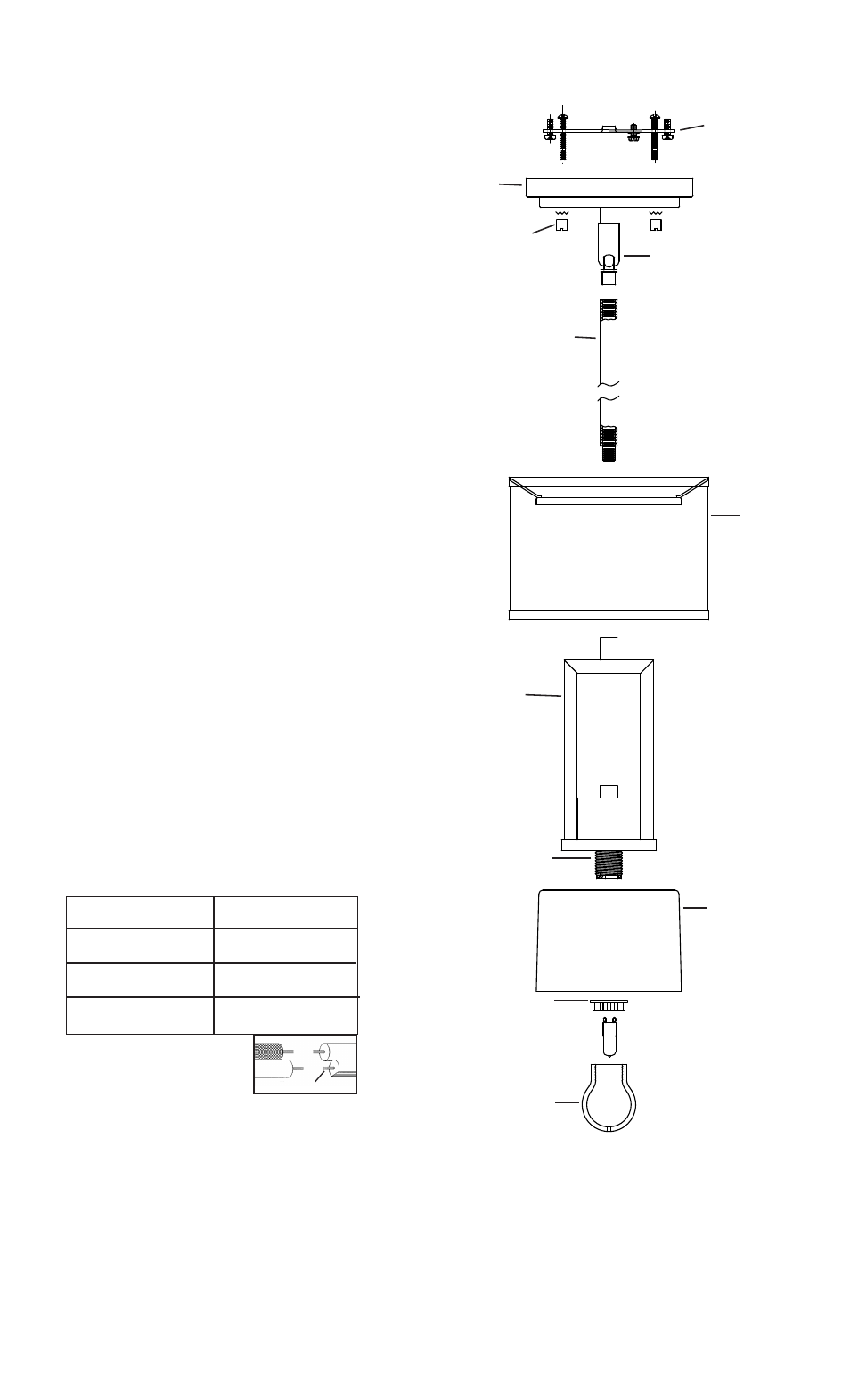

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
STEM
TIGE
3
SWIVEL
ROTULE
3
FIXTURE BODY
LUMINAIRE
GLASS
VERRE
BULB
L’AMPOULE
GLASS SLEEVE
MANCHON DE VERRE
SHADE
ABAT-JOUR
SOCKET RING
ANNEAU DE LA DOUILLE
SOCKET
DOUILLE
