INSTRUCTIONS D’INSTALLATION SEMI-RAS
1) Passer le fil du luminaire par le long tube fileté.
2) Visser l’extrémité du tube fileté long avec l’écrou hexagonal dans
l’accouplement sur la partie supérieure du luminaire.
3) Passer le fil du luminaire par le tube. Abaisser le tube sur le tube
fileté.
4) Passer le fil du luminaire par le trou dans l’anneau de retenue. Passer
le trou dans l’anneau de retenue sur le tube fileté. Placer l’anneau de
retenue en haut du tube.
5) Passer le fil du luminaire par le trou situé dans le cache.
6) Passer le fil du luminaire par le trou situé dans la rondelle de
blocage. Glisser une rondelle de blocage sur l’extrémité du tube
fileté sortant du cache.
7) Passer le fil du luminaire par le trou situé dans l’écrou hexagonal.
Visser l’écrou hexagonal sur le tube fileté.
8) Suivre les étapes de 12 à 25 des instructions sur le Montage de la tige.
INSTRUCTIONS D’INSTALLATION DU MONT TIGE
1) Passer le fil du luminaire par le long tube fileté.
2) Visser l’extrémité du tube fileté long avec l’écrou hexagonal dans
l’accouplement sur la partie supérieure du luminaire.
3) Passer le fil du luminaire par le tube. Abaisser le tube sur le tube
fileté.
4) Passer le fil du luminaire par le trou dans l’anneau de retenue. Passer
le trou dans l’anneau de retenue sur le tube fileté. Placer l’anneau de
retenue en haut du tube.
5) Passer le fil du luminaire par l’accouplement. Visser l’accouplement
sur l’extrémité du tube fileté.
6) Passer le fil du luminaire par la tige et visser la tige en haut du
luminaire. REMARQUE : appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation accidentelle
du luminaire pendant le nettoyage, remplacement de lampe, etc.
7) Acheminer le fil du luminaire par les tiges restantes et visser les tiges
ensemble.
8) Passer le fil du luminaire par le pivot. Visser le pivot sur l’extrémité
de la dernière tige.
9) Passer le fil du luminaire par le trou situé dans le cache. Passer le
tube fileté à l’extrémité du pivot par le trou situé dans le cache.
10) Passer le fil du luminaire par le trou situé dans la rondelle de
blocage. Glisser une rondelle de blocage sur l’extrémité du tube
fileté sortant du cache.
11) Passer le fil du luminaire par le trou situé dans l’écrou hexagonal.
Visser l’écrou hexagonal sur le tube fileté.
12) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)
qui contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
13) Trouver les trous filetés appropriés sur la barrette de montage.
Vissez les vis de montage dans les trous filetés.
14) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour convenir à
la position de l’applique.
15) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions.
16) Pousser le luminaire vers le plafond en passant soigneusement les
vis de montage par les trous dans le cache.
17) Fixer le luminaire au plafond à l’aide des boutons moletés.
18) Insérez l’ampoule recommandée.
19) Vissez l’écrou hexagonal sur une extrémité du tube court fileté
environ 1/4 pouce vers le bas à partir de la fin.
20) Passer la rondelle caoutchoutée puis la rondelle plate sur le tube
fileté et visser l’écrou hexagonal sur l’extrémité du tube fileté.
21) De l’intérieur de l’abat-jour, glissez l’extrémité longue du tube fileté à
travers le trou dans l’abat-jour.
22) Passer la rondelle caoutchoutée puis la rondelle plate sur le tube
fileté. Visser l’écrou hexagonal sur l’extrémité du tube fileté.
23) Passer la garniture inférieure sur le tube fileté et visser l’ornement
sur le tube fileté. (NE PAS serrer avec excès).
24) Soulever l’abat-jour jusqu’au luminaire. Passez les vis à l’intérieur de
l’abat-jour à travers les trous dans le support sur le luminaire.
25) Visser les boutons sur chaque extrémité des vis. Serrer les boules
pour fixer le cache sur le luminaire.
Date Issued: 4/26/13
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
IS-65384-CB

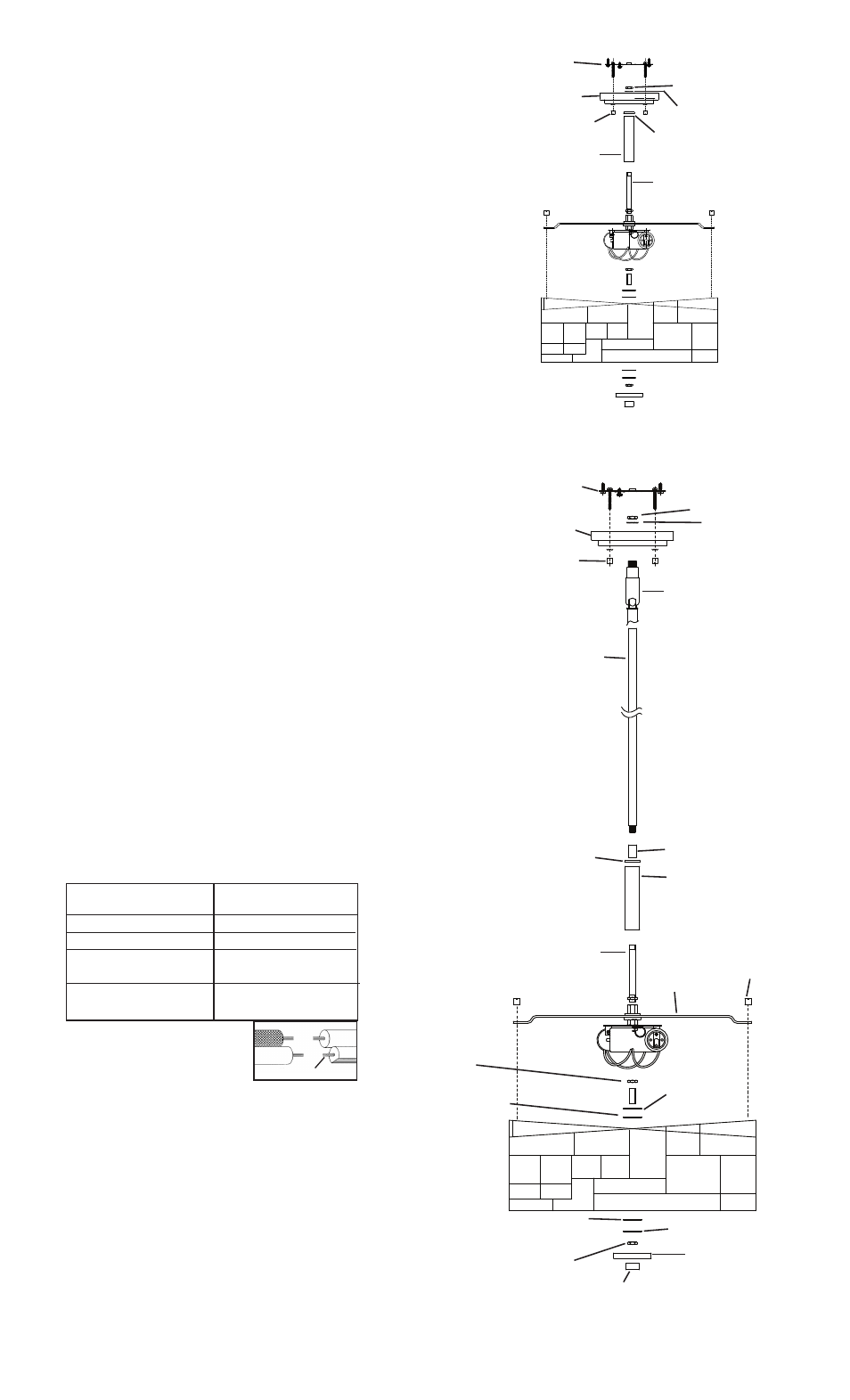

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
STEM
TIGE
4
3
HEXNUT
ECROU HEXAGONAL
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
BOTTOM TRIM
GARNITURE INFÉRIEURE
STEM MOUNT INSTALLTION
INSTALLATION DU MONT TIGE
COUPLING
ACCOUPLEMENT
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE
BLOCAGE
TUBE
TUBE
THREADED PIPE
TUBE FILETÉ
CHECK RING
ANNEAU DE RETENUE
HEXNUT
ECROU HEXAGONAL
BALL KNOB
BOUTON BRACKET
SUPPORT
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
SWIVEL
ROTULE
SEMI FLUSH INSTALLATION
INSTALLATION SEMI-RAS
MOUNTING STRAP
PATTE DE FIXATION
KNURL KNOB
BOUTON MOLETÉ
CANOPY
CACHE
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE BLOCAGE
TUBE
TUBE
THREADED PIPE
TUBE FILETÉ
CHECK RING
ANNEAU DE
RETENUE
