1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) Assemble mounting screws into threaded holes in mounting strap.
3) Attach mounting strap to outlet box. (Screws not provided)
4) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
5) push fixture to ceiling, carefully passing mounting screws through holes.
6) Secure fixture to wall using threaded balls.
7) Screw short end of threaded pipe with bead into coupling at bottom of
fixture.
8) Slip flat washer over threaded pipe.
9) raise glass up to fixture carefully passing threaded pipe through hole in
shade.
10) Screw hexnut onto threaded pipe. (Do noT over tighten.)
11) pass trim over threaded pipe and screw finial onto threaded pipe.
(Do noT over tighten.)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 3/12/10 IS-65331-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
1) Couper le CourAnT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser les vis de montage dans les trous filetés du support de montage.
3) fixer la bride de montage sur la boîte à prises. (Vis non fournies).
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
5) pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous dans le cache.
6) fixer le luminaire au plafond à l’aide des boutons moletés.
7) Visser l’extrémité tube fileté avec le talon l déjà installé dans l’accouplement
sur la partie inférieure du luminairel.
8) passer la rondelle plate sur le tube fileté et contre l’écrou hexagonal.
9) Soulever le verre vers le luminaire en passant soigneusement le tube
fileté par les trous dans le verre.
10) Visser l’écrou hexagonal sur l’extrémité du tube fileté.
11) passer la garniture par-dessus le tube fileté et visser l’ornement sur le
tube fileté. (ne pAS serrer avec excès).
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

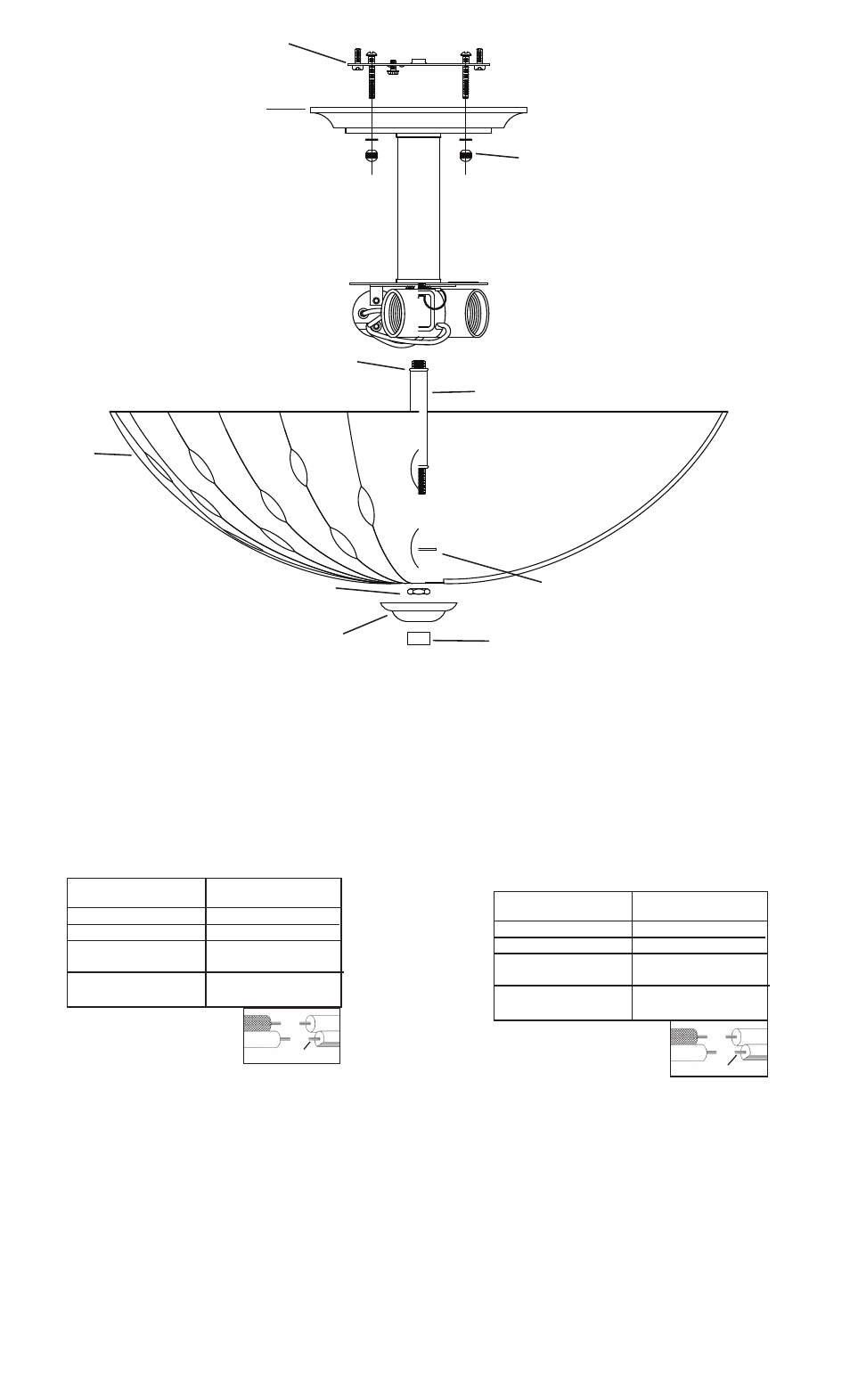

MounTInG STrAp
CollIer De
fIXATIon
THreADeD pIpe
TuBe fIleTé
HeXnuT
eCrou
HeXAGonAl
SHADe
ABAT-Jour
fIXTure
luMInAIre
fInIAl
orneMenT
BeAD
TAlon
TrIM
GArnITure
flAT wASHer
ronDelle plATe
THreADeD BAll
BouTon MoleTé
