1) Abaisser l’abat-jour vers le bas sur le support sur le corps du
luminaire.
2) Alignez les trous dans le support sur l’ombre avec les trous
dans le support sur le corps du luminaire.
3) Vissez les vis à travers les trous du support. Serrer les vis
pour fixer l’abat-jour à la place.
4) Passez le fil du luminaire à travers la longue pipe filetée.
5) Visser l’extrémité du tube fileté dans l’accouplement sur
l’extrémité supérieure du luminaire.
6) Abaisser le tube sur le tube fileté.
7) Passer le trou dans l’anneau de retenue sur l’extrémité du
tube fileté. Fixer l’anneau de retenue en haut du tube.
8) Visser l’accouplement sur le tube fileté.
9) Passez le fil dans la tige et vissez la tige en haut du corps
du luminaire.
REMARQUE: Appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
10) Passez le fil dans les tiges restantes et vissez les tiges
ensemble.
11) Visser un petit tube fileté dans l’extrémité de chaque boucle.
12) Attachez la petite bouche à l’extrémité de la tige supérieure.
13) Passez le tube fileté à l’extrémité de la seconde boucle à
travers le trou dans le cache.
14) Passer une rondelle de blocage sur l’extrémité de la tube
fileté.
15) Attacher le maillon de la chaîne à la petite boucle située à
l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.
16) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
17) Trouver les trous filetés appropriés sur la barrette de
montage. Vissez les vis de montage dans les trous filetés.
18) Visser la barrette de montage à la boite de jonction. (Vis non
fournies). La barrette de montage peut etre ajustée pour
convenir à la position de l’applique.
19) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
20) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous dans le cache.
21) Fixer le luminaire au plafond à l’aide des boutons moletés.
22) Insérez l’ampoule recommandée.
23) Visser l’extrémité tube fileté avec le talon l déjà installé dans
l’accouplement sur la partie inférieure du luminaire.
24) Passer la rondelle plate puis la rondelle caoutchoutée sur le
tube fileté.
25) Soulever le verre jusqu’au luminaire. Monter le verre à
l’intérieur de l’abat-jour.
26) Passer le trou dans le verre sur la douille.
27) Passer la rondelle caoutchoutée puis la rondelle plate sur le
tube fileté et visser l’écrou hexagonal sur l’extrémité du tube
fileté. Visser l’écrou hexagonal sur l’extrémité du tube fileté
28) Visser l’ornement sur le tube fileté. Visser l’ornement sur le
tube fileté. (NE PAS serrer avec excès).
Date Issued: 10/19/12
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
IS-65391-CB
3

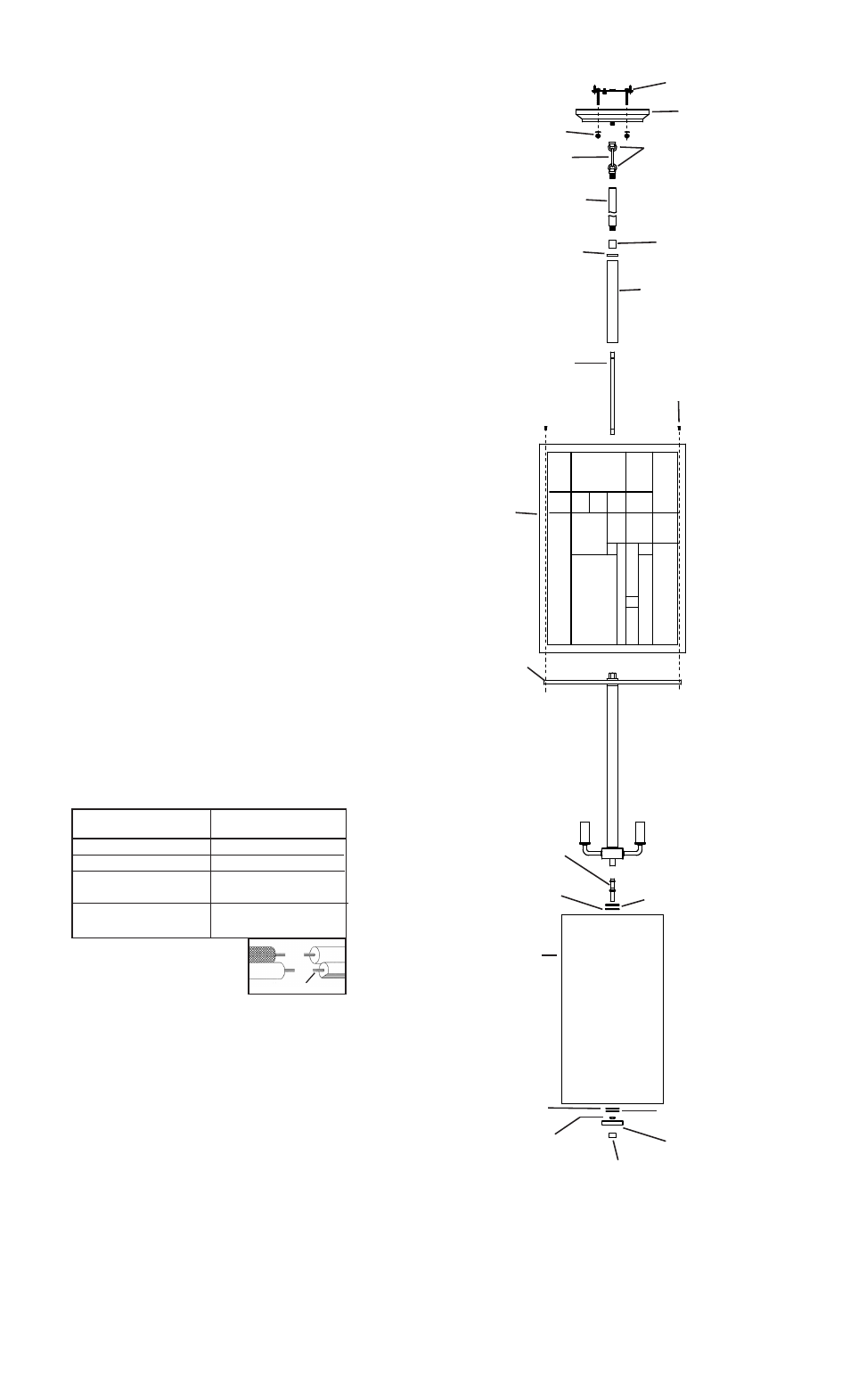

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE KNURL KNOB
BOUTON MOLETÉ
SMALL LOOP
PETITE BOUCLE
STEM
TIGE
CHAIN LINK
MAILLON DE LA CHAÎNE
4
THREADED PIPE
TUBE FILETÉ
FINIAL
ORNEMENT
RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
FLAT WASHER
RONDELLE PLATE
FLAT WASHER
RONDELLE PLATE RUBBER WASHER
RONDELLE EN
CAOUTCHOUC
COUPLING
ACCOUPLEMENT
GLASS
VERRE
THREADED PIPE
TUBE FILETÉ
SCREW
VIS
SHADE
ABAT-JOUR
BRACKET
SUPPORT
CHECK RING
ANNEAU DE RETENUE
TUBE
TUBE
HEXNUT
ECROU HEXAGONAL
BOTTOM TRIM
GARNITURE INFÉRIEURE
