SEE REVERSE SIDE FOR STEM DROP AND SEMI FLUSH IN-
STALLATION INSTRUCTIONS.
VOIR AU DOS LES INSTRUCTIONS POUR UNE INSTALLATION
DE TIGE DE MONTAGE ET SEMI-ENCASTRÉE.
WALL MOUNT INSTALLATION INSTRUCTIONS
1) Pass threaded pipe on end of arm with bead through hole in canopy.
2) Slip lockwasher over threaded pipe protruding from inside canopy. Thread hexnut
onto threaded pipe. Tighten hexnut to secure arm to canopy.
3) Thread swivel onto other end of arm.
4) Thread end of swivel onto coupling on top of fixture body.
5) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without shutting off the
electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place the main
power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s), that control
the power to the fixture or room that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be replaced has a
switch or pull chain, place those in the “OFF” position.
6) Find the appropriate threaded holes on mounting strap. Assemble mounting
screws into threaded holes.
7) Attach mounting strap to outlet box. (Screws not provided). Mounting strap can
be adjusted to suit position of fixture.
8) Make wire connections (connectors not provided.) Reference chart below for correct
connections and wire accordingly.
9) Push fixture to wall, carefully passing mounting screws through holes in canopy.
10) Thread knurl knobs onto mounting screws. Tighten knurl knobs to secure fixture
to wall.
11) Set glass down over socket.
INSTRUCTIONS D’INSTALLATION POUR MONTAGE MURAL
1) Passer le tube fileté sur l’extrémité du bras avec le talon à travers le trou dans le
cache.
2) Passer la rondelle de blocage sur le tube fileté sortant de l’intérieur du cache.
Visser l’écrou hexagonal sur le tube fileté pour le fixer au cache.
3) Visser le pivot sur l’extrémité du bras.
4) Visser l’extrémité de la tête d’injection sur l’accouplement au-dessus du luminaire.
5) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent
l’alimentation vers le luminaire ou la pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est
doté d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer ces
éléments en position d’Arrêt.
6) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis de
montage dans les trous filetés.
7) Visser la barrette de montage à la boite de jonction. (Vis non fournies). La barrette
de montage peut etre ajustée pour convenir à la position de l’applique.
8) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous
pour faire les connexions. Plaquer l’applique contre le mur, en passant soigneusement
les vis de montage dans les trous.
9) Plaquez l’applique contre le mur, en passant soigneusement les vis de montage
dans les trous.
10) Visser les boules sur les vis de montage. Serrer les boules filetés pour fixer le
luminaire au mur.
11) Placer le verre sur la douille.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Conectar el alambre de
suministro negro o rojo al
Conectar el alambre de
suministro blanco al
Negro Blanco
*Cordon paralelo (redondo y liso) *Cordon paralelo (cuadrado y estriado)
Claro, marrón, amarillio o negro
sin hebra identificadora
Claro, marrón, amarillio o negro
con hebra identificadora
Alambre aislado (diferente del verde)
con conductor de cobre
Alambre aislado (diferente del
verde) con conductor de plata
*Nota: Cuando se utiliza alambre paralelo
(SPT I y SPT II). El alambre neutro es de forma
cuadrada o estriada y el otro alambre será de
forma redonda o lisa. (Vea la ilustracíón).
Hilo Neutral

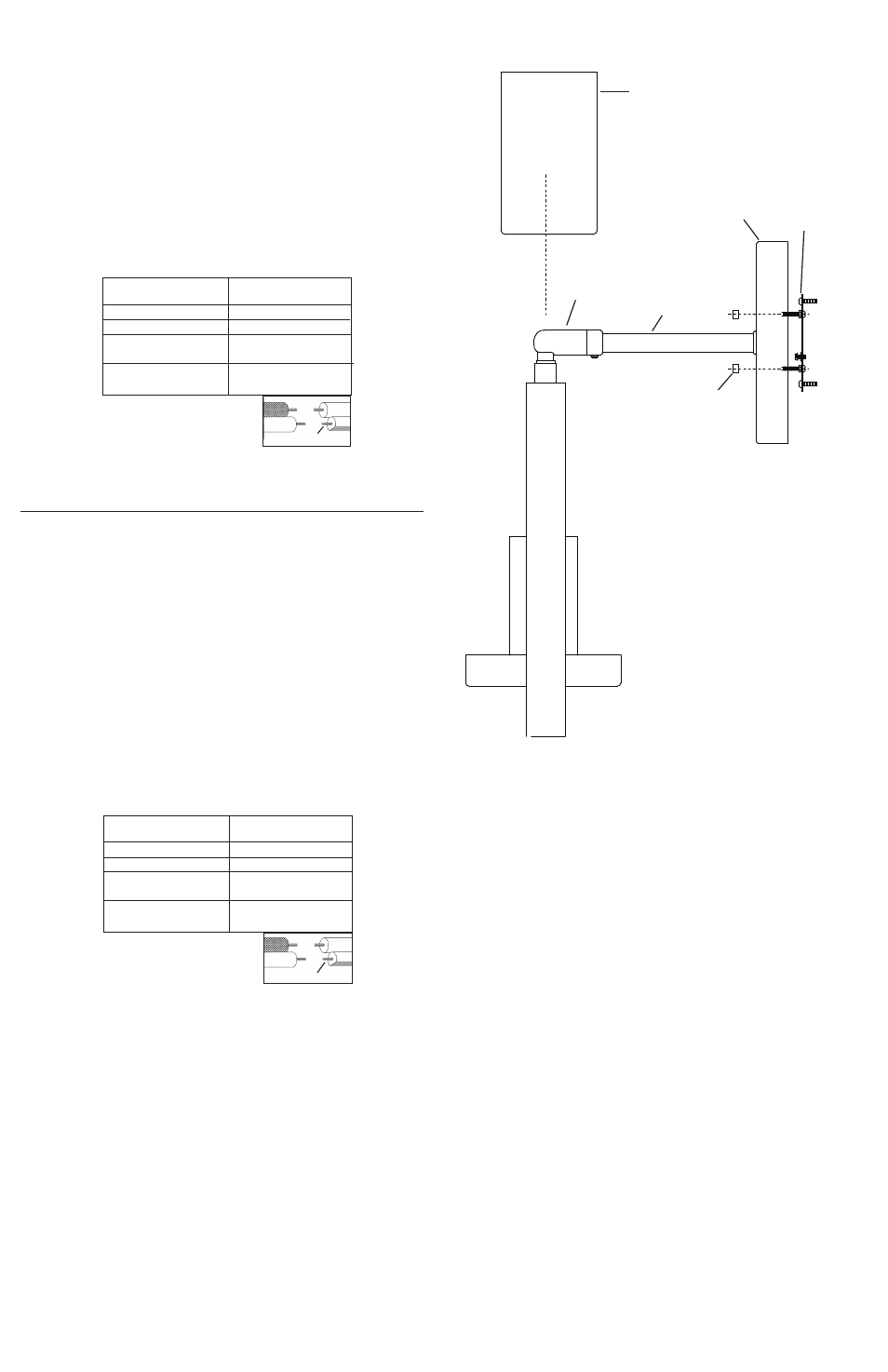

MOUNTING STRAP
PATTE DE FIXATION
CANOPY
CACHE
KNURL KNOB
BOUTON MOLETÉ
GLASS
VERRE
SWIVEL
ROTULE
ARM
BRAS
Date Issued: 11/2/12 IS-43189-CB
