IMPORTANTES CONSIGNES DE SÉCURITÉ
UNE AMPOULE ALLUMÉE EST BRÛLANTE !
AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE
BLESSURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à
l’aide de l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est
ressentie sur la peau. (La lumière est intense et peut provoquer
des coups de soleil).
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir les matériaux à l’écart d’une ampoule pour éviter qu’ils
ne brûlent.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale
indiquée (watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu
doux. L’huile de la peau peut endommager l’ampoule.
1) Installer les vis de montage sur le panneau arrière à l’aide de
l’écrou hexagonal.
2) Au centre du panneau arrière se trouvent des fentes amovibles.
Enlever l’ensemble correspondant à votre boîte à prises.
3) Visser le panneau arrière sur la boîte à prises.
4) Fixer le panneau arrière au mur en utilisant le set de trous
sur chacune des extrémités des luminaires l’aide des vis à
bois, boulons à ailettes, ancres en plastique etc.
5) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
6) Avec l’attache-fil, connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
7) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
8) Replacer soigneusement les fils dans la boîte à prises en
veillant à ce que les connexions ne soient pas déconnectées.
9) Passer la plaque de contact sur les vis de montage et le
panneau arrière. REMARQUE: Veiller à ce que les fils ne se
retrouvent pas coincés entre le panneau arrière et la plaque
frontale.
10) Fixer la plaque frontale au panneau arrière à l’aide des boules.
11) Introduire l’ampoule recommandée. ATTENTION: NE PAS
toucher l’ampoule à main nue. Si la peau entre en contact
avec l’ampoule, nettoyer l’ampoule avec de l’alcool dénaturé
et un tissu non pelucheux.
12) Passer le manchon de verre sur la lampe.
13) Placer le verre avant entre la plaque frontale et la barre
courbée en prenant soin d’aligner les trous dans le verre aux
trous situés à l’intérieur de la barre.
14) Pousser les petites rondelles caoutchoutées sur les pivots à
rotule.
15) Depuis la partie arrière du verre, visser les pivots à rotule
dans les trous du verre puis dans les trous de la barre.
16) Resserrer les pivots à rotule pour bien fixer le verre sur la
barre. (NE PAS serrer avec excès).
17) Placer le verre supérieur sur le dessus du luminaire en
prenant soin d’aligner les trous dans les attaches sur la
plaque arrière.
18) Pousser les petites rondelles caoutchoutées sur les vis à
tête.
19) Depuis la partie supérieure du verre, visser les vis à tête
dans les trous du verre puis dans les attaches. Resserrer les
vis pour bien fixer le verre sur le luminaire. (NE PAS serrer
avec excès).
20) Soulever le verre inférieur jusqu’au luminaire en prenant soin
d’aligner les trous dans le verre aux trous des attaches sur
la plaque arrière.
21) Pousser les petites rondelles caoutchoutées sur les vis à tête.
22) Depuis la partie inférieure du verre, visser les vis à tête dans
les trous du verre puis dans les attaches. Resserrer les vis
pour bien fixer le verre sur le luminaire. (NE PAS serrer avec
excès).
Date Issued: 1/04/13 IS-45088-CB
FACEPLATE
PLAQUE FRONTALE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

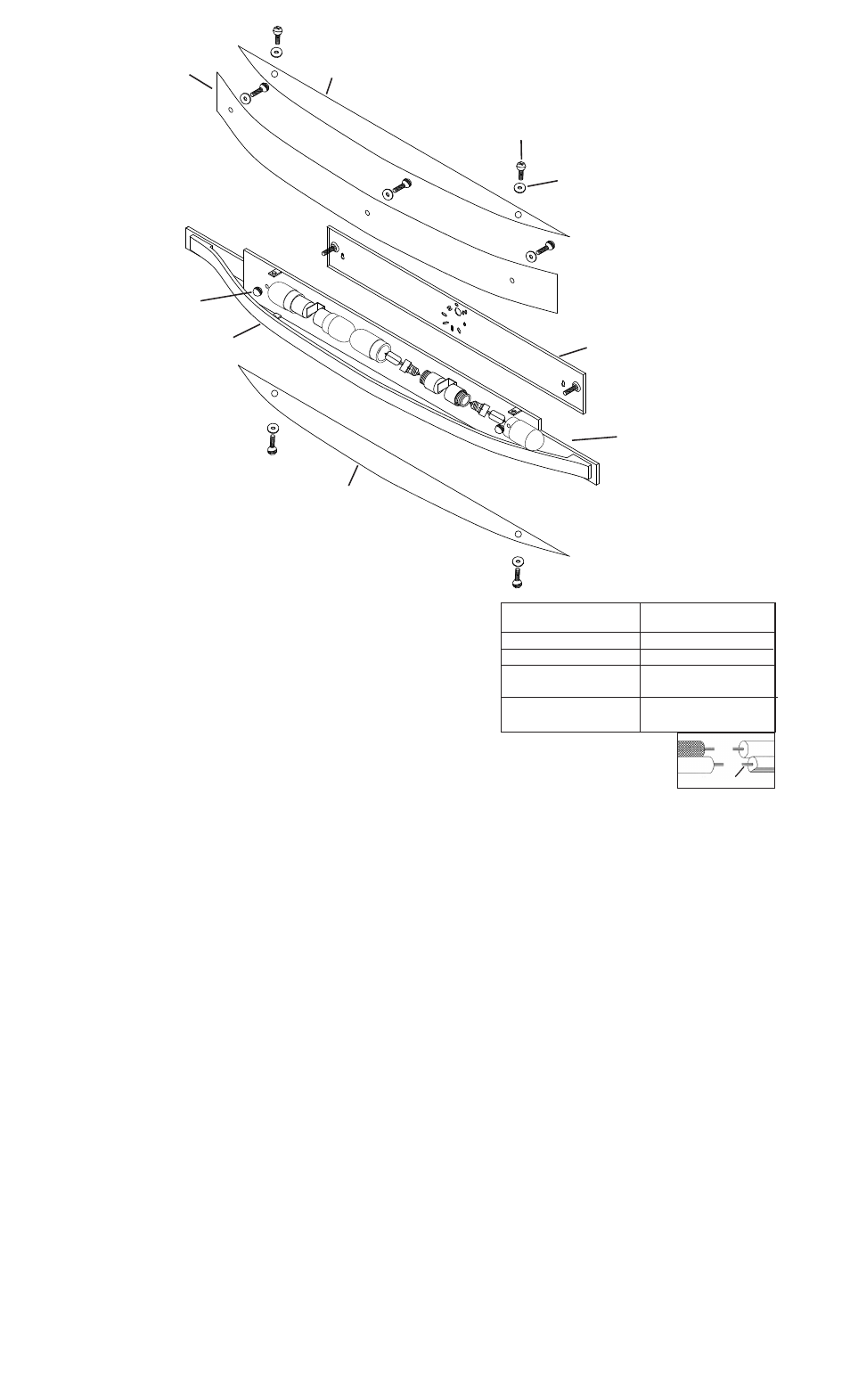

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
FRONT GLASS
VERRE FRONTALE
BACKPAN
PANNEAU ARRIÈRE
THREADED BALL
BOULE
PHILLIP HEAD SCREW
VIS À TÊTE
SMALL RUBBER WASHER
PETITE RONDELLE
CAOUTCHOUTÉE
CURVED BAR
BARRE COURBÉE
TOP GLASS
VERRE SUPÉRIEUR
BOTTOM GLASS
VERRE INFÉRIEUR
