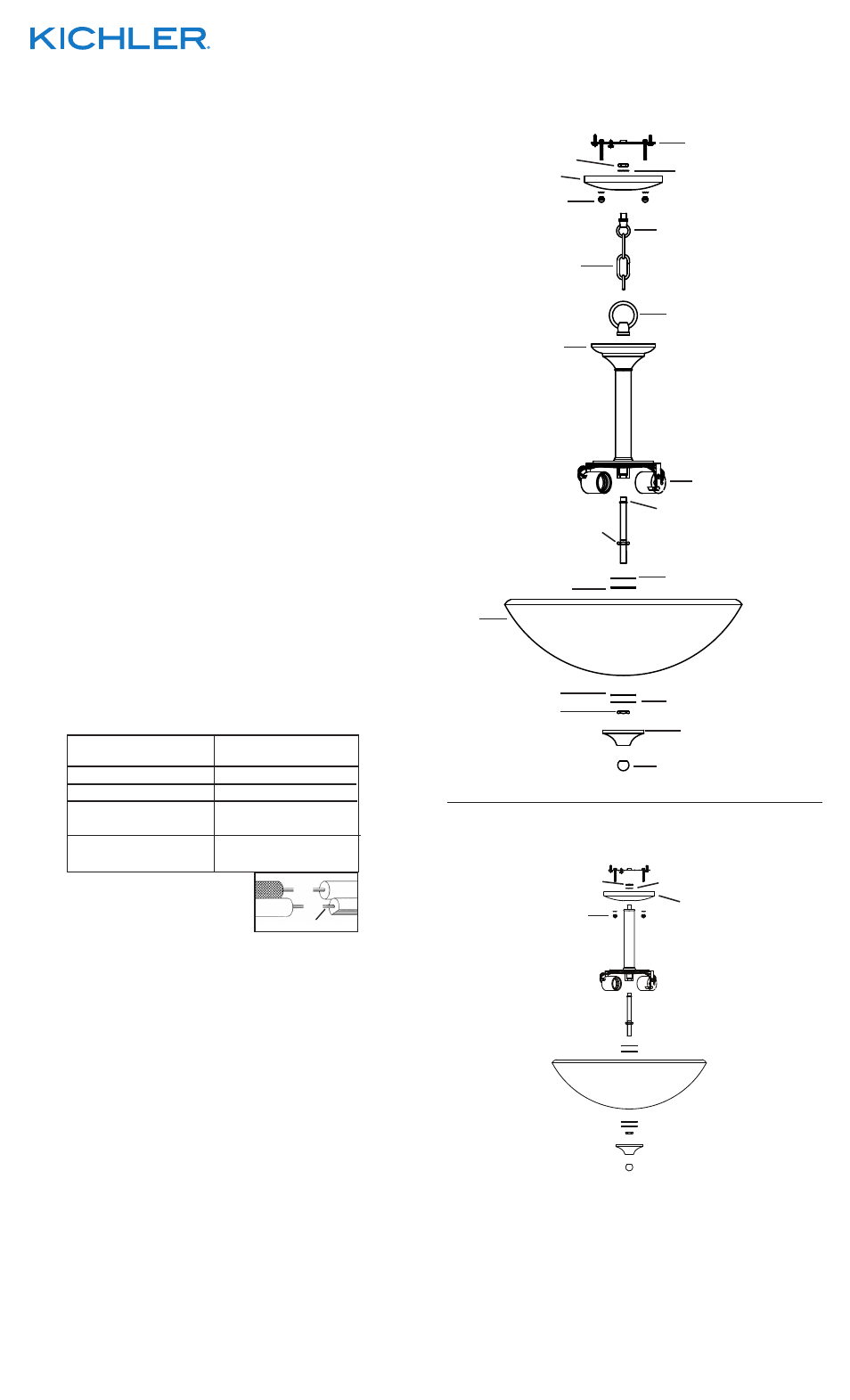

INSTALLATION EN CHUTE DE CHAÎNE

1) Passer le tube fileté sur l’extrémité de la petite boucle par le

trou situé dans le cache.

2) Visser une rondelle de blocage sur l’extrémité du tube fileté

sortant du cache.

3) Visser l’écrou hexagonal sur l’extrémité du tube fileté

sortant du cache. Serrer l’écrou hexagonal pour fixer la

petite boucle sur le cache.

4) Acheminer le fils du luminaire depuis le dessus du luminaire

par le trou situé en bas de la grande boucle. Visser la grande

boucle sur le tube fileté en haut du luminaire.

5) Fixer une extrémité de la chaîne à la grande boucle au-dessus

du luminaire. Fixer l’autre extrémité de la chaîne à la petite

boucle sur le cache.

6) Passer les fils du luminaire par des maillons de la chaîne à

un intervalle de 7,5 cm entre.

7) Passer les fils du luminaire par le trou situé dans la petite

boucle sur le cache puis par le trou dans le cache.

8) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

9) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

10) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

11) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

12) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

13) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

14) Vissez l’extrémité du tube fileté avec le talon dans le trou dans

le bas du groupe de douille.

15) Passer la rondelle plate puis la rondelle caoutchoutée sur le

tube fileté.

16) Soulever le verre jusqu’au luminaire.
17) Passer la rondelle caoutchoutée puis la rondelle plate sur le

tube fileté. Visser l’écrou hexagonal sur l’extrémité du tube

fileté.
18) Visser l’ecrou hexagonal sur le tube fileté. (NE PAS serrer avec
excès).
19) Passer le trou dans la garniture inférieure sur l’extrémité du

tube fileté.

20) Visser l’ornement sur le tube fileté. (NE PAS serrer avec excès).

INSTRUCTIONS POUR UNE INSTALLATION SEMI-ENCASTREE
1) Démonter le petit cache de la partie supérieure du luminaire

en dévissant l’écrou hexagonal du tube fileté à l’intérieur du

petit cache. Retirer l’écrou hexagonal et dévisser la rondelle

du tube fileté. Lever le cache et le retirer du luminaire.

2) Prendre le grand cache avec deux petits trous et un grand

trou au centre. Passer le fil du luminaire depuis le dessus du

luminaire par le trou au centre du cache. Passer le trou au

centre dans le cache vers le bas par-dessus l’extrémité du

tube fileté situé au-dessus du luminaire.

Date Issued: 8/29/14

IS-43641-CB

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
